Wyprowadzenia kablowe

Na tej stronie przedstawiamy najczęściej stosowane rodzaje wyprowadzeń i podłączeń elektrycznych grzałek przemysłowych. Odpowiedni sposób podłączenia ma wpływ na bezpieczeństwo, trwałość oraz prawidłową pracę elementu grzejnego.

Dobór wyprowadzenia zależy m.in. od typu grzałki, temperatury pracy, miejsca montażu, warunków środowiskowych oraz sposobu podłączenia do instalacji elektrycznej. W zależności od zastosowania możliwe są różne rozwiązania, takie jak przewody żaroodporne, wyprowadzenia śrubowe, bloki ceramiczne czy złącza wysokotemperaturowe.

INTMAX oferuje różne warianty podłączeń dopasowane do konstrukcji i warunków pracy grzałki. W razie potrzeby pomagamy dobrać odpowiedni typ wyprowadzenia na podstawie parametrów urządzenia, rysunku technicznego lub warunków eksploatacji.

W przypadku pytań dotyczących doboru podłączenia zapraszamy do kontaktu.

Wyprowadzenie kablowe grzałek opaskowych i płaskich

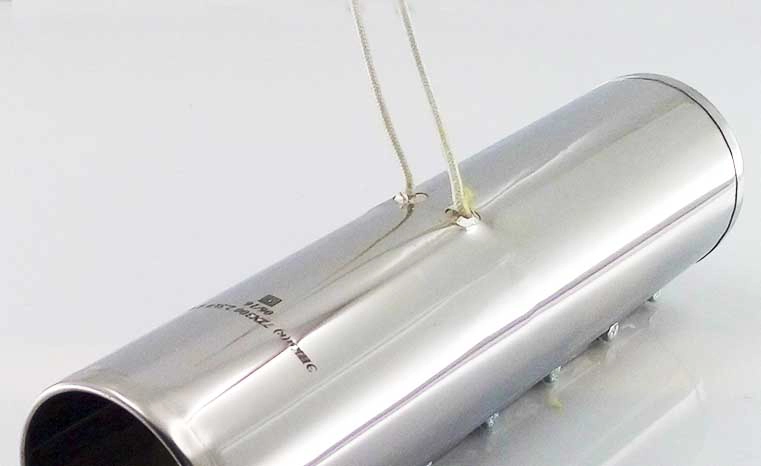

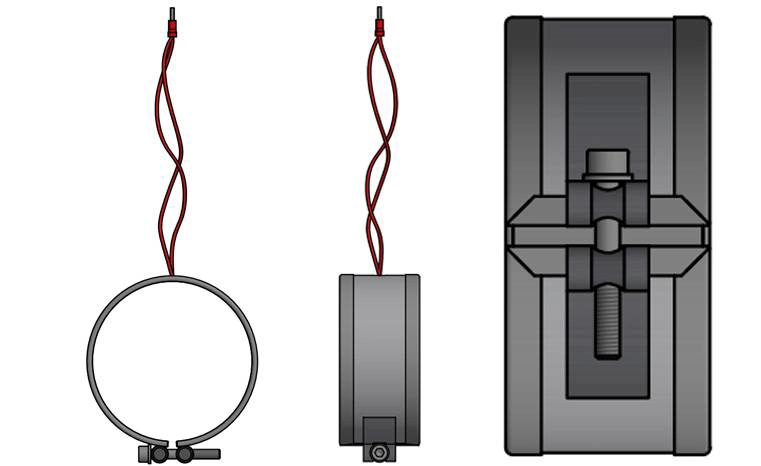

1. Przewode żaroodporne bezpośrednio z grzałki

Przewody żaroodporne przeznaczone są do pracy w temperaturze od 250°C do 600°C. W zależności od warunków zastosowania mogą być dodatkowo zabezpieczone izolacją silikonową lub koralikami ceramicznymi.

Wyprowadzenie przewodu z grzałki może być wykonane pionowo lub poziomo, w tym przez szerokość elementu grzejnego.

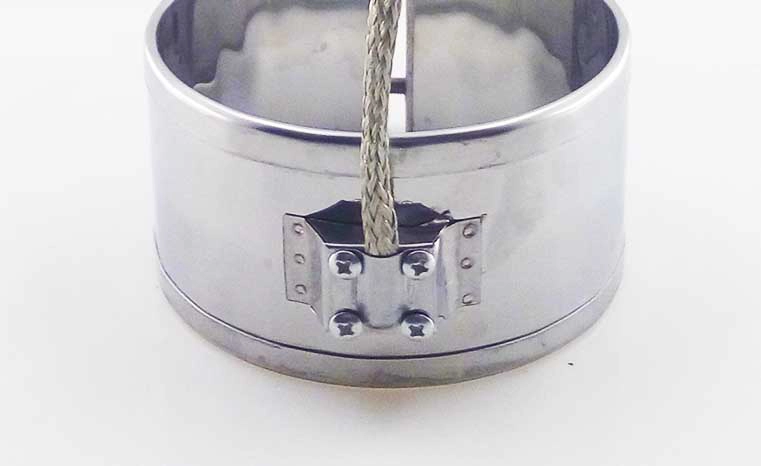

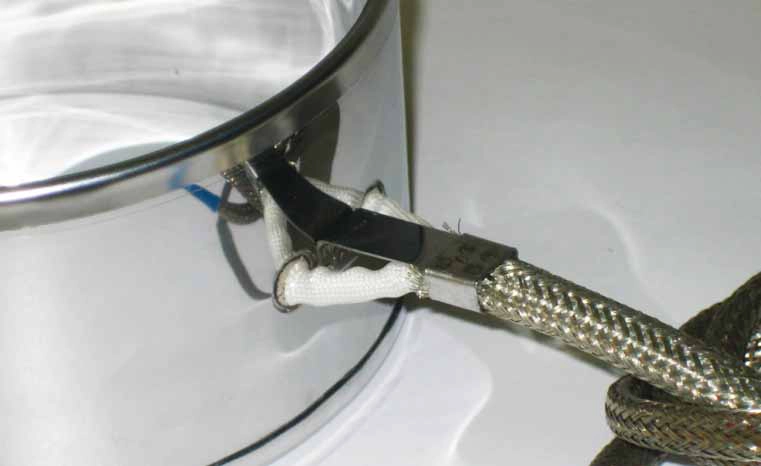

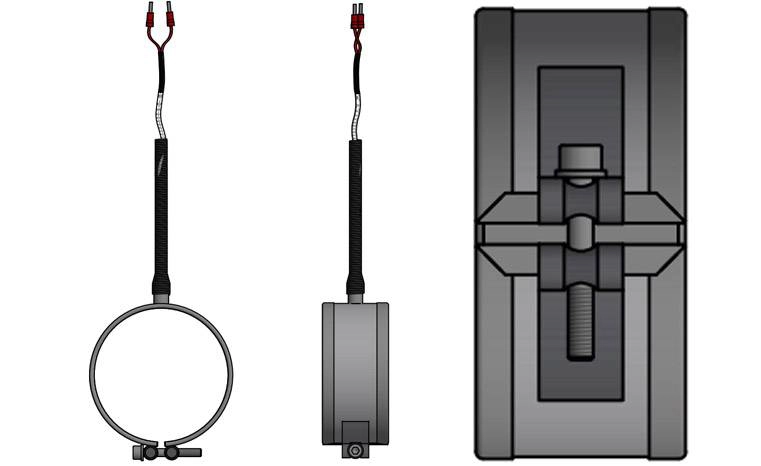

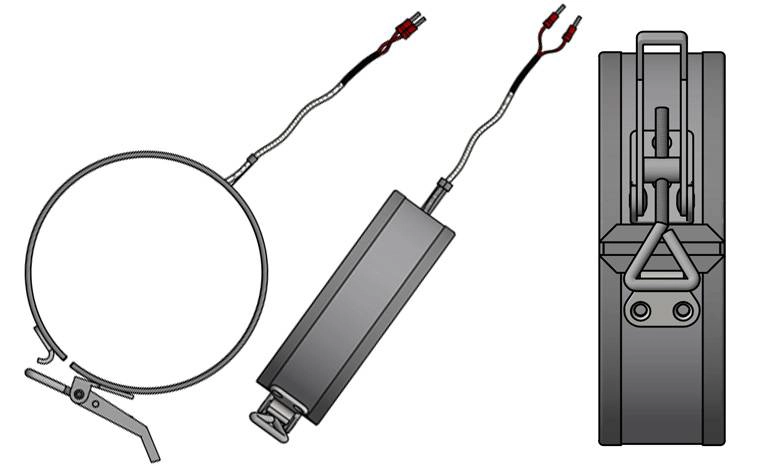

2. Przewody w oplocie ze wzmocnieniem

Przewody żaroodporne w metalowym oplocie ochronnym przeznaczone są do pracy w temperaturze od 250°C do 600°C. Metalowy oplot zwiększa odporność przewodu na zginanie, przetarcia oraz uszkodzenia mechaniczne.

Wyprowadzenie może być dodatkowo wzmocnione metalową osłoną w miejscu wyjścia przewodu z grzałki. Takie rozwiązanie poprawia trwałość połączenia i sprawdza się w urządzeniach narażonych na częste ruchy, drgania lub intensywną eksploatację.

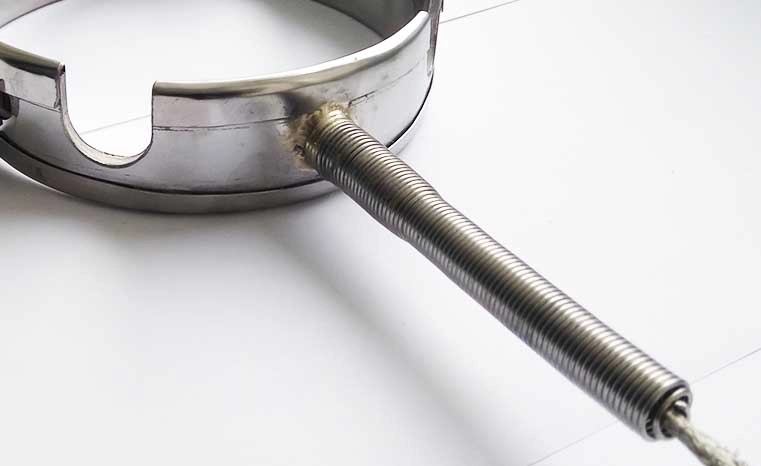

3. Wyprowadzenie zabezpieczone sprężyną

Do podłączenia grzałki stosowany jest przewód niklowy przeznaczony do pracy w podwyższonej temperaturze, w zakresie około 250–600°C.

Miejsce wyprowadzenia przewodu może być dodatkowo zabezpieczone metalową sprężyną ochronną. Takie rozwiązanie wzmacnia połączenie grzałki z przewodem, ogranicza ryzyko uszkodzeń mechanicznych i poprawia trwałość podczas eksploatacji.

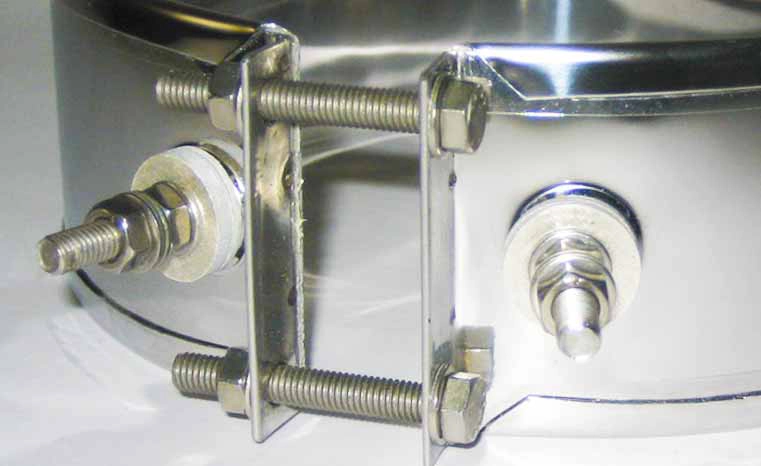

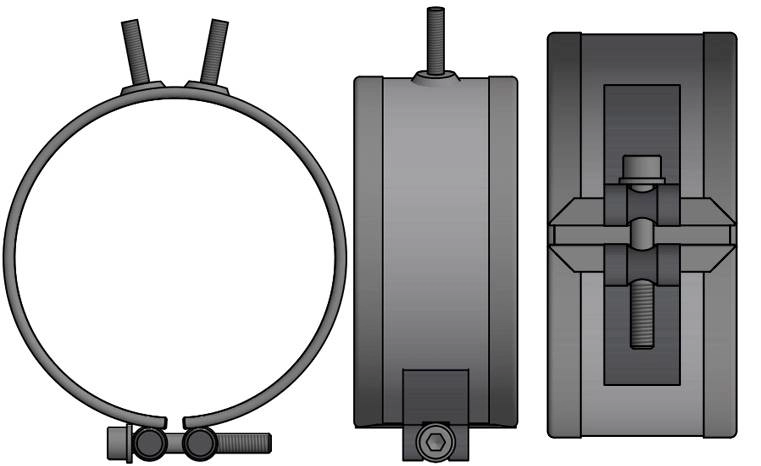

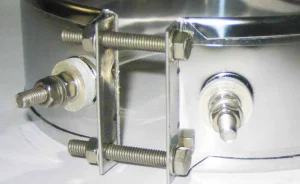

4. Śruby

Wyprowadzenie zasilania w formie śrub M5 jest popularnym rozwiązaniem stosowanym w wielu urządzeniach przemysłowych.

Śruby przyłączeniowe mogą być rozmieszczone w różny sposób — promieniowo lub stycznie, a także zamontowane na puszce ochronnej albo wewnątrz jej obudowy.

Taki sposób podłączenia zapewnia trwałe połączenie elektryczne i ułatwia montaż przewodów zasilających.

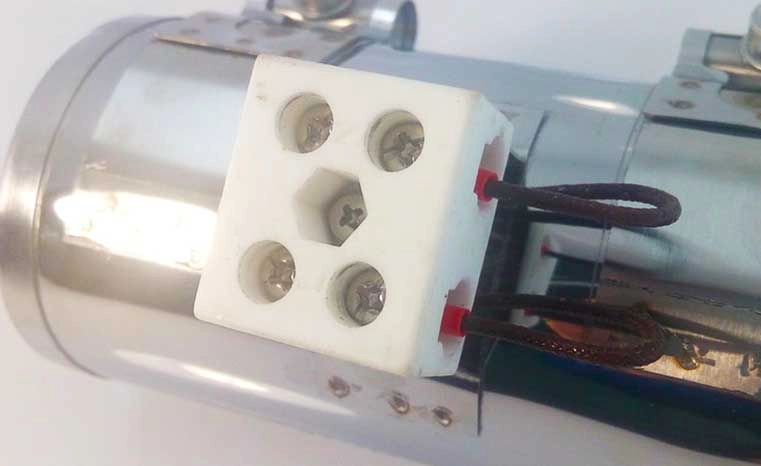

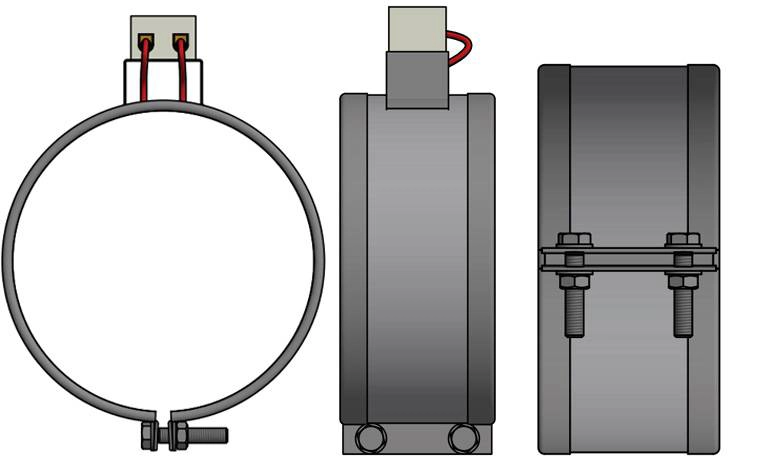

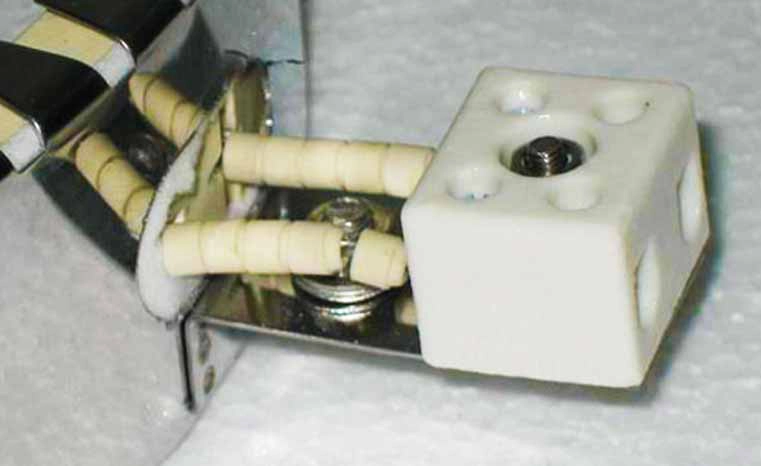

5. Kostka ceramiczna żaroodporna

Żaroodporny ceramiczny blok zaciskowy jest trwałym rozwiązaniem stosowanym do podłączania grzałek elektrycznych. Blok umieszczony jest na wsporniku w kształcie litery U i połączony z elementem grzejnym za pomocą przewodu niklowego.

Ceramiczna konstrukcja zapewnia odporność na wysoką temperaturę oraz dobre właściwości izolacyjne. Takie wyprowadzenie charakteryzuje się również wysoką trwałością i odpornością na zużycie podczas eksploatacji.

6. Kostka zaciskowa w pudełku

Ceramiczny blok zaciskowy do podłączenia przewodu jest zabezpieczony metalową obudową, która chroni element przed uszkodzeniami mechanicznymi i wpływem wysokiej temperatury.

Przewód wyjściowy może być dodatkowo osłonięty metalowym oplotem i poprowadzony przez specjalnie przygotowany kanał kablowy.

Wyprowadzenie może być wykonane w układzie promieniowym, osiowym lub stycznym, w zależności od konstrukcji grzałki i sposobu montażu.

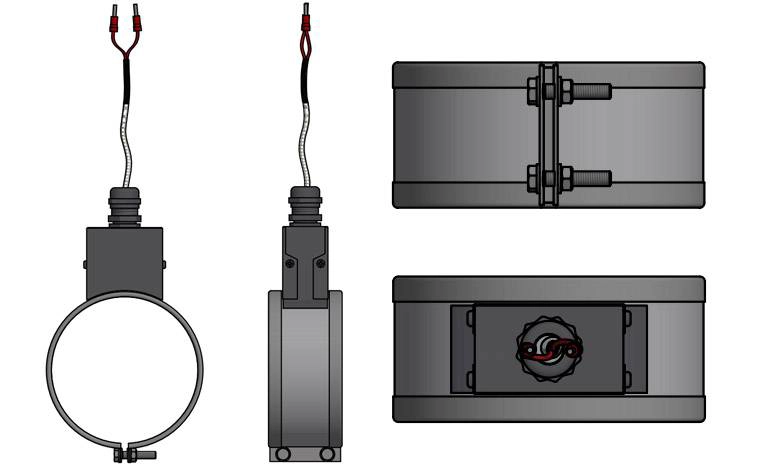

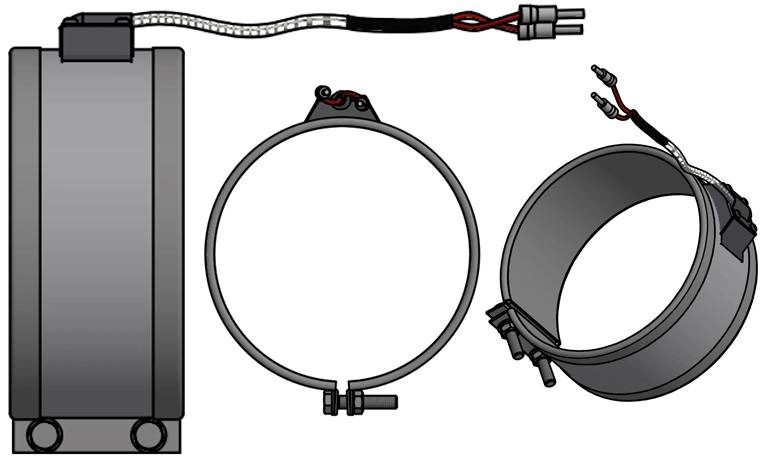

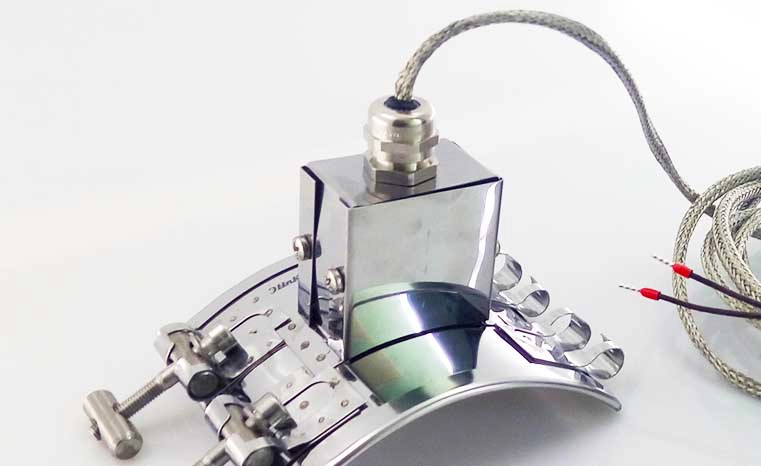

7. Wyprowadzenie w pudełku metalowym

Metalowa obudowa z wyprowadzeniem przewodu stanowi trwałe i bezpieczne rozwiązanie do podłączenia grzałki. Przewód prowadzony jest w specjalnej osłonie ochronnej, która zwiększa jego odporność na uszkodzenia, zachowując jednocześnie dobrą elastyczność.

Wyprowadzenie może być wykonane w różnych kierunkach — promieniowym, osiowym lub stycznym — w zależności od konstrukcji grzałki i wymagań montażowych.

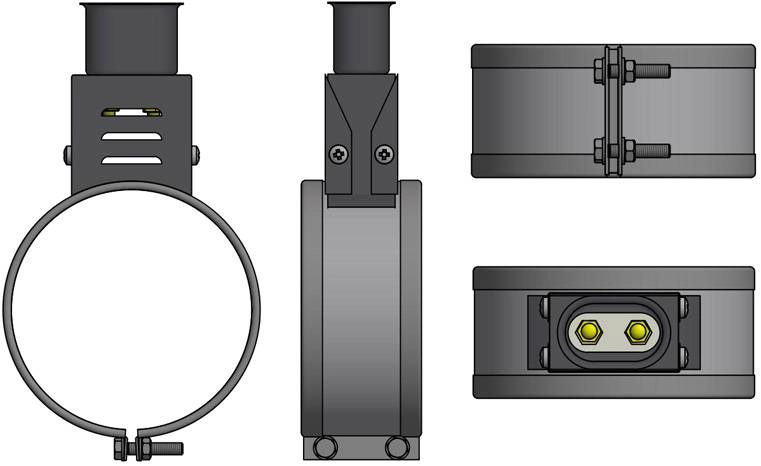

8. Wyprowadzenie dwupinowe WG-2

Dwupinowe złącze żaroodporne WG-2, znane również jako gniazdo żelazkowe, jest stosowane jako wygodne i trwałe wyprowadzenie zasilania grzałki.

Złącze charakteryzuje się wysoką odpornością na temperaturę oraz niewielkim zużyciem podczas eksploatacji. Może być montowane w układzie promieniowym, osiowym lub stycznym, w zależności od konstrukcji grzałki i wymagań montażowych.

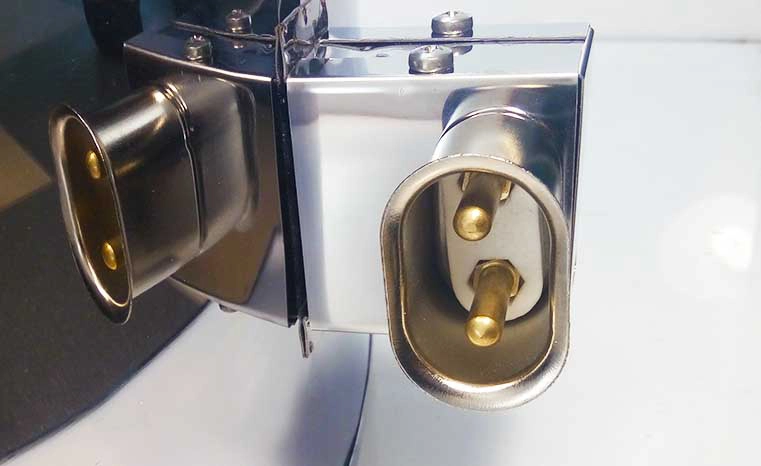

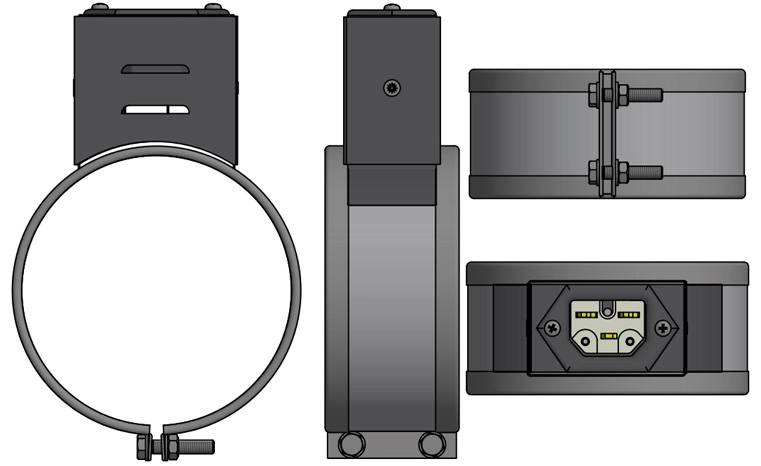

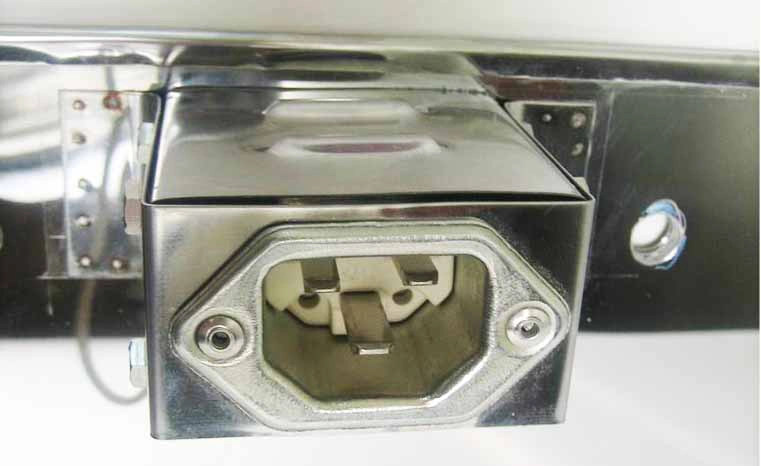

9. Wyprowadzenie trójpinowe WG-3

Trójpinowe złącze żaroodporne WG-3 przeznaczone jest do podłączania zasilania grzałek i może być stosowane w różnych układach zasilania.

Złącze charakteryzuje się wysoką odpornością na temperaturę, trwałością oraz odpornością na zużycie podczas eksploatacji. Może być montowane w układzie promieniowym, osiowym lub stycznym, w zależności od konstrukcji grzałki i wymagań montażowych.

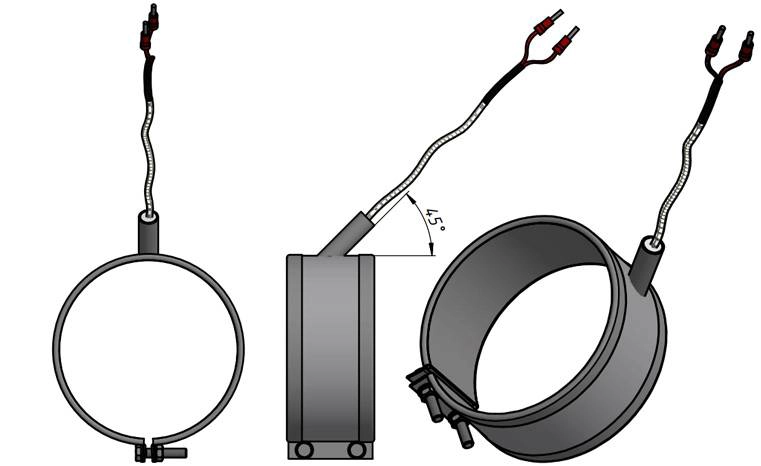

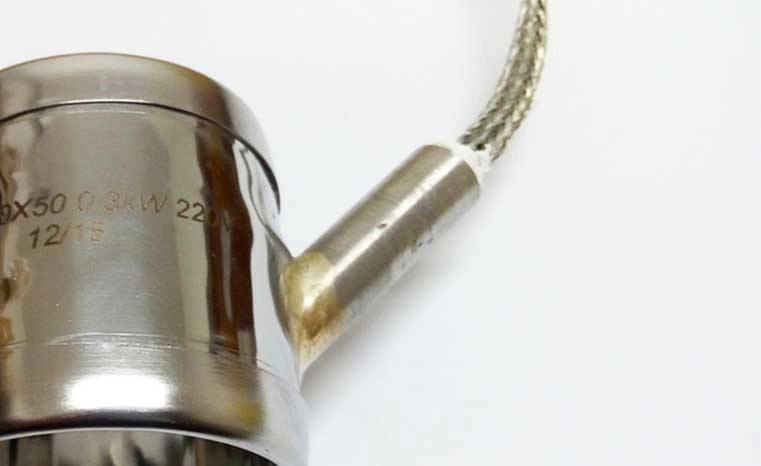

10. Tuleja hermetyczna

Wyprowadzenie kablowe wykonane jest z przewodu umieszczonego w osłonie ochronnej, zapewniającej wysoką odporność na działanie podwyższonej temperatury.

Przewód mocowany jest do obudowy grzałki za pomocą przyspawanej metalowej tulei, która dodatkowo wzmacnia i zabezpiecza miejsce wyprowadzenia.

Wyprowadzenie może być wykonane pod kątem 90° lub 45°, w zależności od konstrukcji grzałki i wymagań montażowych.

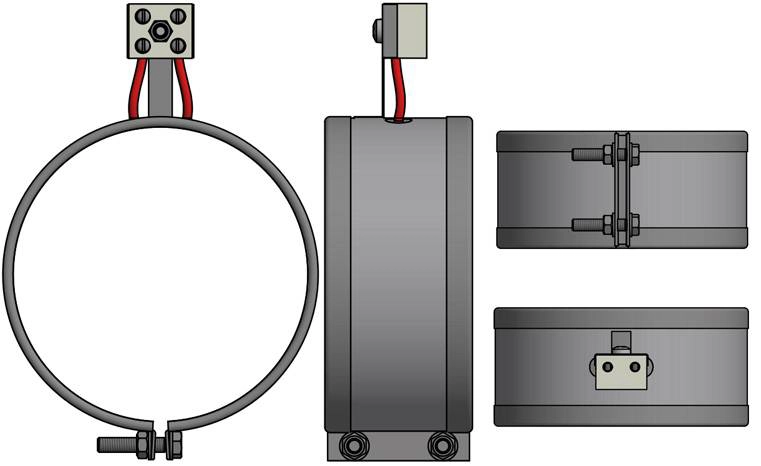

11. Kostka ceramiczna na nóżce metalowej

Ceramiczny blok zaciskowy umieszczony jest na metalowym wsporniku, który zapewnia odpowiedni odstęp od obudowy grzałki. Połączenie z elementem grzejnym realizowane jest za pomocą przewodu niklowego.

Wyprowadzenie może być wykonane w układzie promieniowym, osiowym lub stycznym. Rozwiązanie dobrze sprawdza się w warunkach podwyższonej temperatury, jednak ze względu na ceramiczną konstrukcję powinno być chronione przed silnymi uderzeniami i innymi obciążeniami mechanicznymi.

12. Inny rodzaj wyprowadzenia

Niestandardowe wyprowadzenie może zostać wykonane zgodnie z indywidualnymi wymaganiami klienta. Rozwiązanie to obejmuje warianty podłączeń, które nie zostały przedstawione powyżej.

Przy składaniu zamówienia prosimy o podanie szczegółowych wymagań dotyczących rodzaju, wymiarów, sposobu wykonania i rozmieszczenia wyprowadzenia. Na tej podstawie możemy przygotować rozwiązanie dopasowane do konstrukcji grzałki oraz warunków jej pracy.

Typy wyprowadzenia dla grzałek patronowych

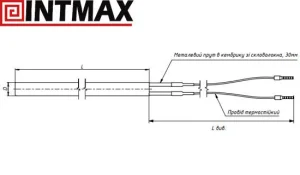

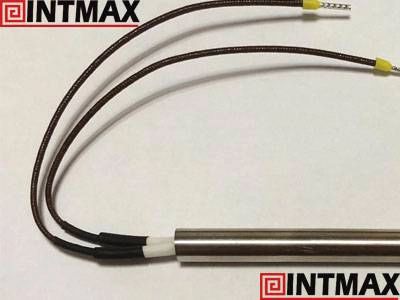

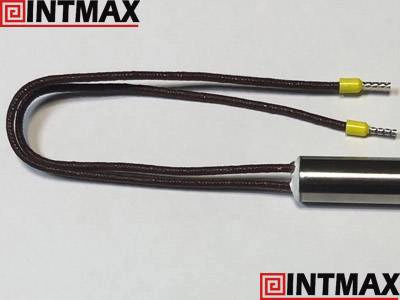

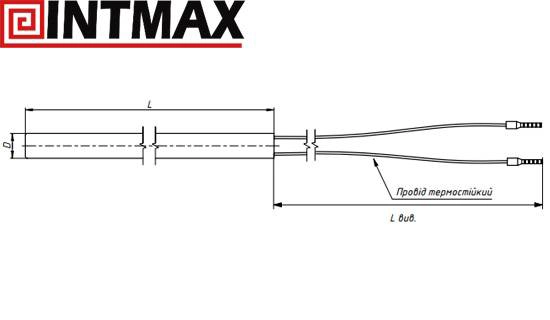

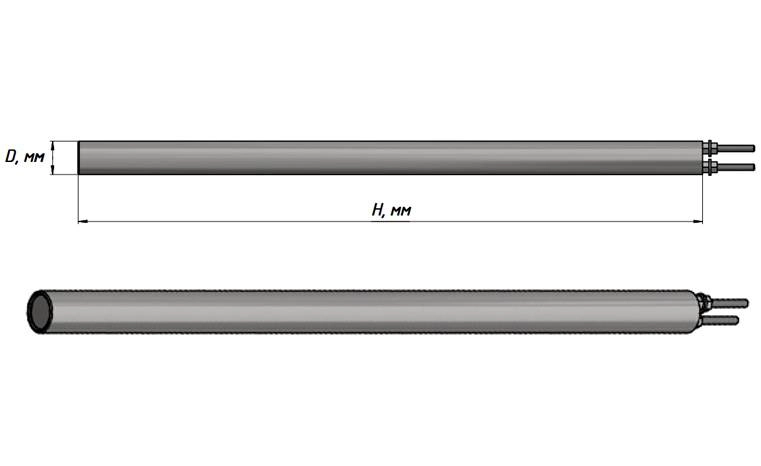

1. Przewode żaroodporne

Przewody wyprowadzeniowe przeznaczone są do pracy w wysokiej temperaturze — co najmniej 500°C. Standardowa długość przewodów wynosi 200 mm, z możliwością wykonania innej długości zgodnie z dokumentacją techniczną lub wymaganiami klienta.

W razie potrzeby możliwe jest wykonanie przewodów bez sztywnej części (min. średnica grzałki – 12 mm).

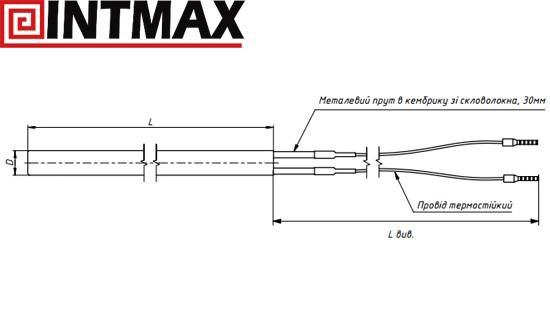

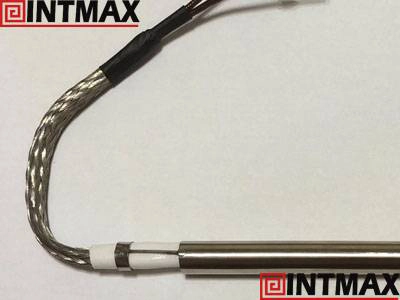

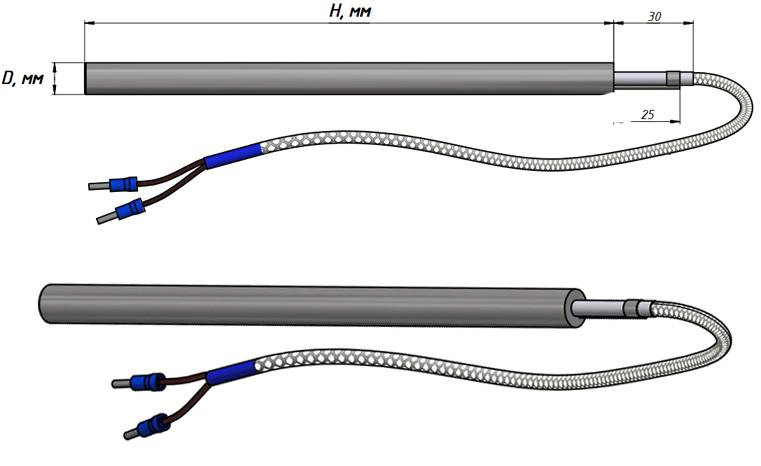

2. Wyprowadzenia w oplocie wzmocnione

Żaroodporny przewód przyłączeniowy wykonany z drutu niklowego wyposażony jest w element usztywniający, który zabezpiecza przewód przed nadmiernym zginaniem i załamaniem.

Przewód przeznaczony jest do pracy w temperaturze od 250°C do 650°C. Standardowa długość wynosi 200 mm, z możliwością wykonania innej długości zgodnie z wymaganiami klienta.

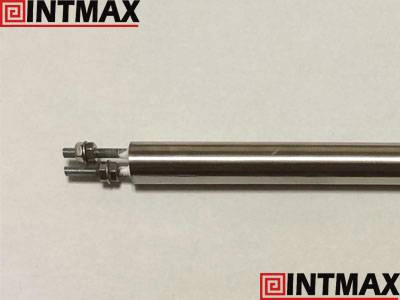

3. Śruby

Element przyłączeniowy grzałki patronowej może być wykonany w formie śrub lub sztywnych prętów z gwintem metrycznym. Standardowa długość śruby wynosi 20 mm.

Takie rozwiązanie zapewnia trwałe i stabilne połączenie elektryczne, dobrze sprawdza się przy dużych zmianach temperatury oraz charakteryzuje się wysoką trwałością eksploatacyjną.

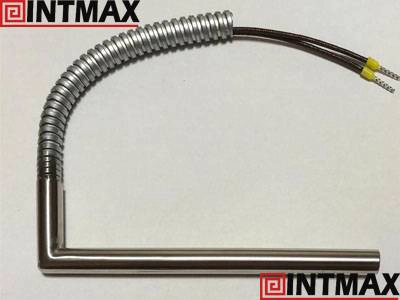

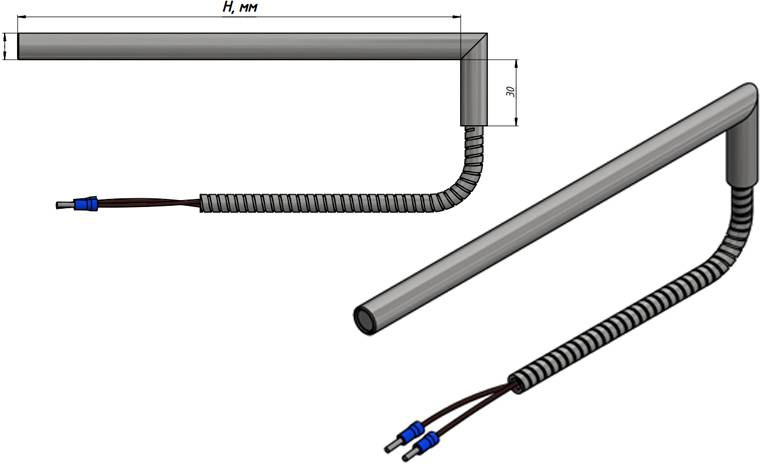

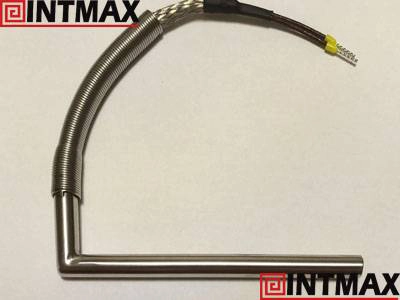

4. Wyprowadzenie kątowe

Żaroodporny przewód niklowy umieszczony jest w kątowym wyprowadzeniu, które dobrze sprawdza się w urządzeniach narażonych na ciągłe wibracje lub okresowe obciążenia mechaniczne.

Standardowa długość przewodu wynosi 200 mm, z możliwością wykonania innej długości na zamówienie. Dodatkowo przewód może być zabezpieczony metalowym oplotem, osłoną karbowaną lub rurką silikonową, w zależności od warunków pracy.

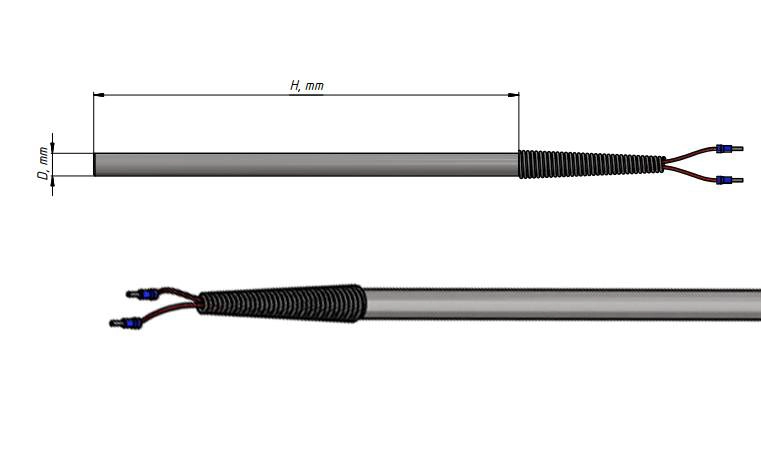

5. Wzmocnienie sprężyną

Żaroodporny przewód niklowy zabezpieczony stalową sprężyną charakteryzuje się wysoką odpornością na działanie podwyższonej temperatury. Sprężyna chroni przewód przed nadmiernym zginaniem, zgnieceniem oraz innymi uszkodzeniami mechanicznymi.

Rozwiązanie przeznaczone jest do grzałek patronowych o średnicy do 14 mm. Standardowa długość przewodu wynosi 200 mm, z możliwością wykonania innej długości na zamówienie.

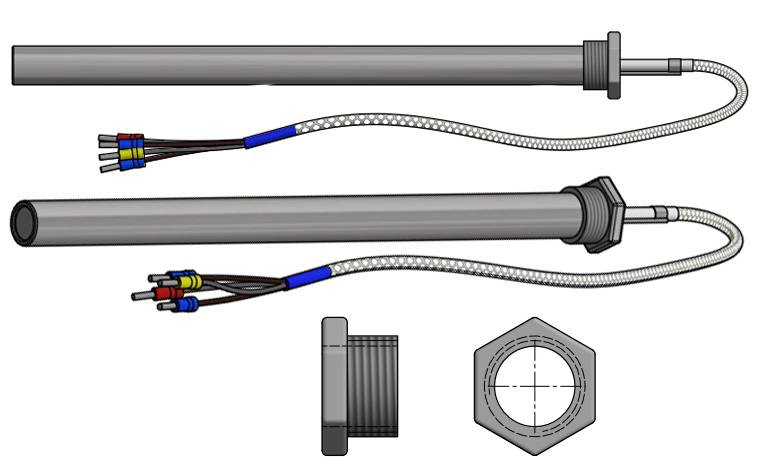

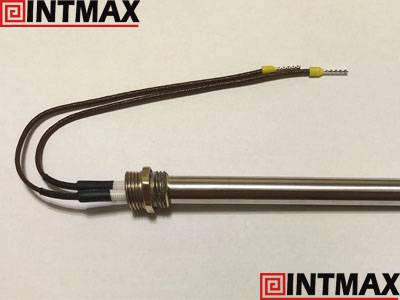

6. Złączka montażowa z gwintem

Podłączenie grzałki patronowej może być wykonane za pomocą gwintowanego kołnierza, który jednocześnie służy do mocowania grzałki w urządzeniu.

Ten wariant wykonywany jest na indywidualne zamówienie i nie posiada standardowych parametrów. Średnica kołnierza, rodzaj i wymiary gwintu oraz pozostałe parametry dobierane są zgodnie z wymaganiami klienta.

8. Z ochroną dodatkową przed wibracją

Ten typ wyprowadzenia grzałki patronowej jest przeznaczony do pracy w urządzeniach narażonych na ciągłe wibracje. Przewód zasilający posiada dodatkowe zabezpieczenie chroniące go przed nadmiernym zginaniem, pękaniem oraz innymi uszkodzeniami mechanicznymi.

Zwiększoną odporność na wysoką temperaturę i zużycie zapewnia dodatkowa izolacja termiczna oraz oplot silikonowy.

10. Inne wyprowadzenie pod zamowienie

Ten wariant obejmuje niestandardowe sposoby wyprowadzenia grzałki patronowej, które nie zostały przedstawione powyżej, a także modyfikacje standardowych rozwiązań dostosowane do indywidualnych wymagań.

Wyprowadzenie może zostać wykonane na zamówienie według rysunku, szkicu lub dokumentacji technicznej klienta. W celu ustalenia szczegółów wykonania zapraszamy do kontaktu z naszym specjalistą.
