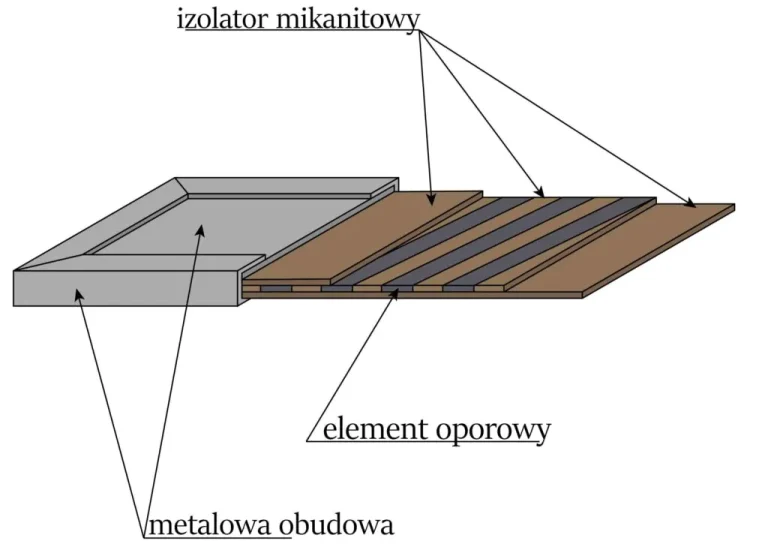

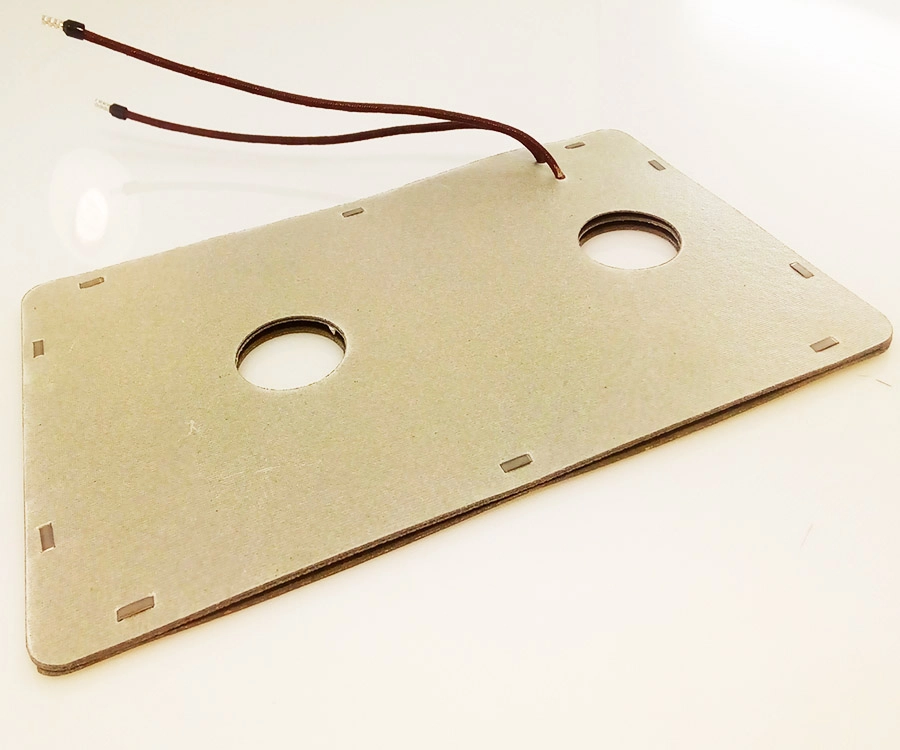

Grzałka przemysłowa płaska z izolatorem mikanitowym składa się z drutu grzejnego (elementu oporowego), metalowej obudowy i kabli podłączeniowych. Grzejny element nawinięty na izolator z warstwy mikowej (mikanit). Średnica i częstotliwość liczba zwojów określa moc urządzenia. Metalowa obudowa grzałki płaskiej mikanitowe wykonana ze stali nierdzewnej o grubości 0,5 mm. Energija grzejna są przekazywana tylko z jednej strony grzałki.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Szeroki wybór materiałów i konfiguracji.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
Grzałki płaskie metalowe przeznaczone są do podgrzewania płaskich lub profilowanych powierzchni elementów maszyn i urządzeń przemysłowych. Wykonujemy je na zamówienie, zgodnie z wymiarami, kształtem i wymaganiami technicznymi klienta.

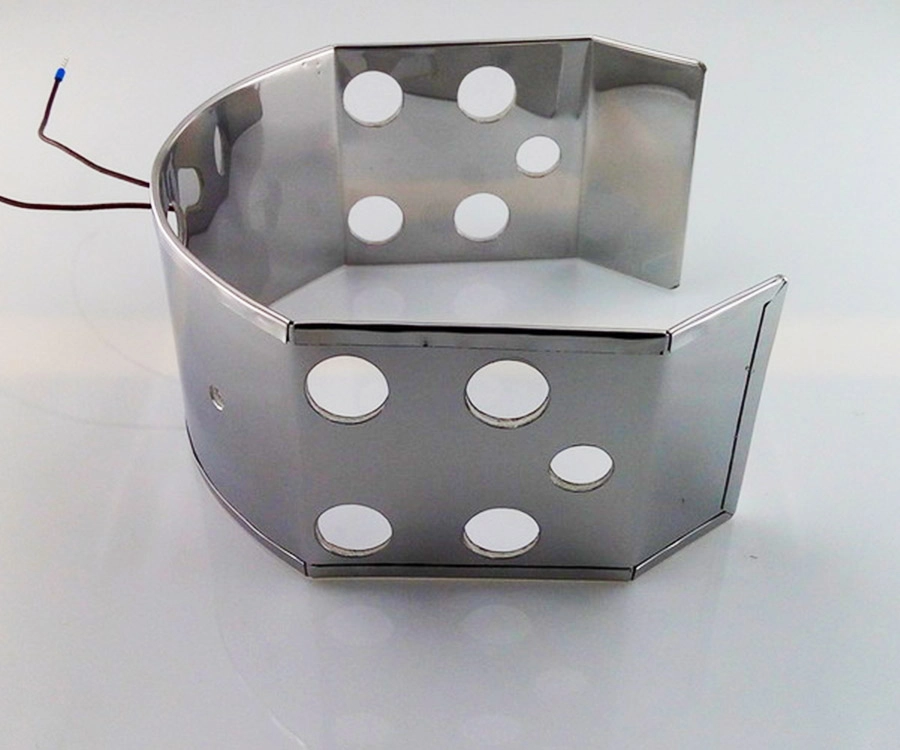

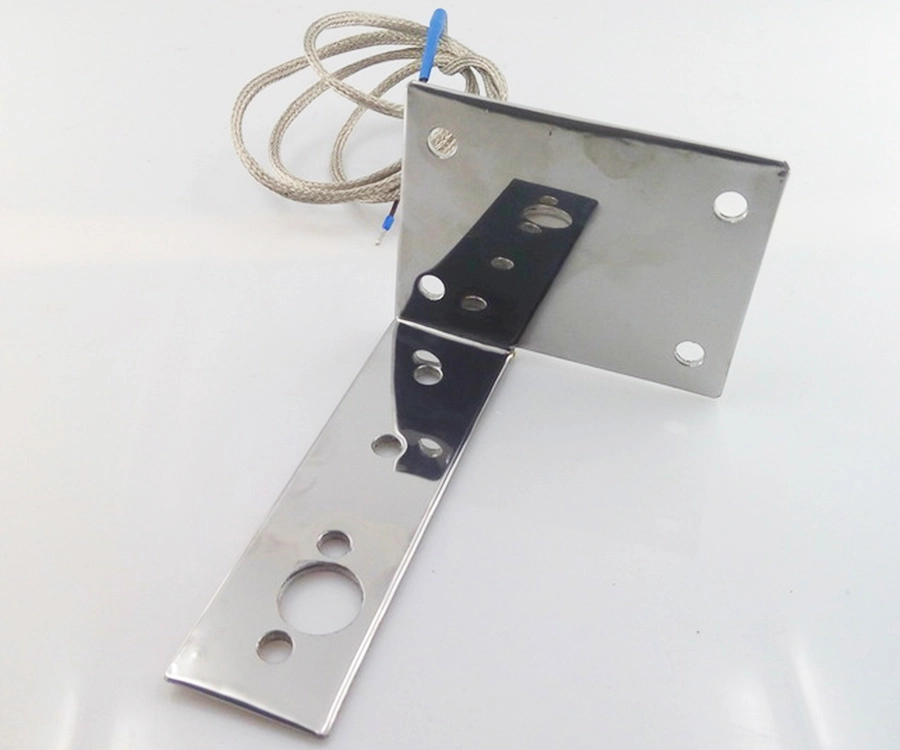

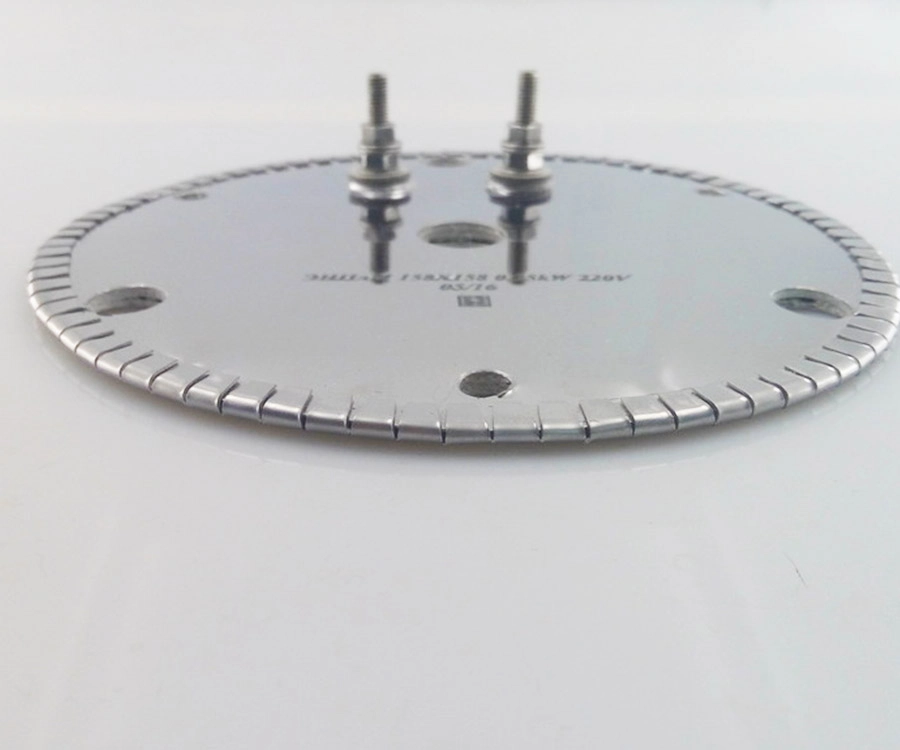

Grzałki mogą mieć kształt prostokątny, kwadratowy, okrągły, a także niestandardowy — na przykład w kształcie litery L lub U. Możliwe jest wykonanie otworów montażowych, specjalnych wycięć, różnych typów wyprowadzeń oraz zastosowanie termopary do kontroli temperatury.
Grzałki płaskie stosowane są bezpośrednio na metalowych częściach urządzeń. Dla prawidłowej pracy ważne jest zapewnienie równomiernego kontaktu elementu grzejnego z ogrzewaną powierzchnią.
Możliwe warianty wykonania:
– kształt prostokątny, kwadratowy, okrągły lub niestandardowy,

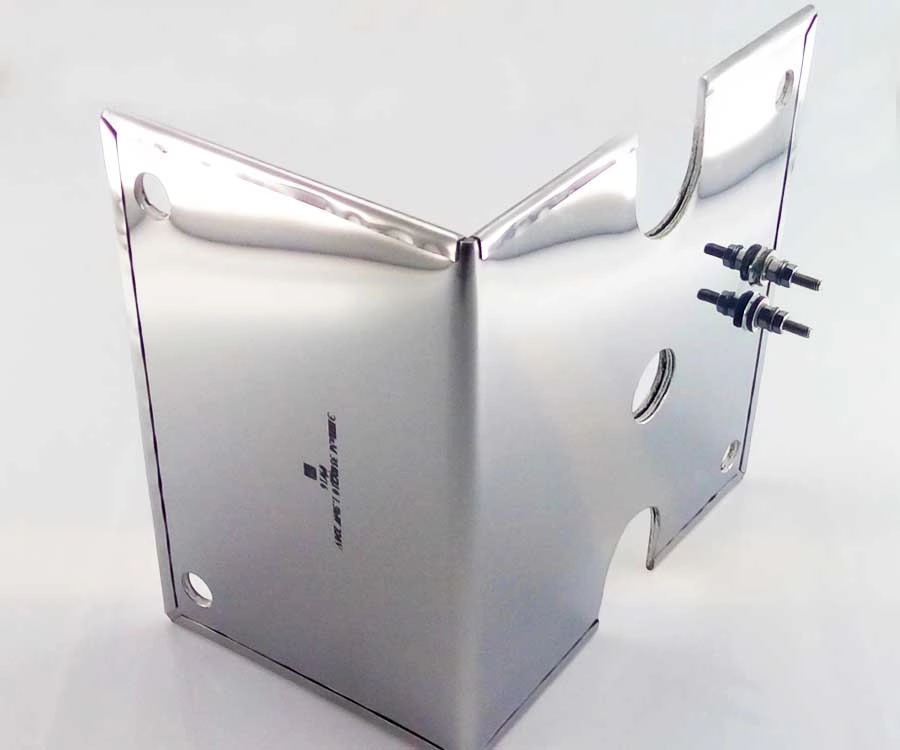

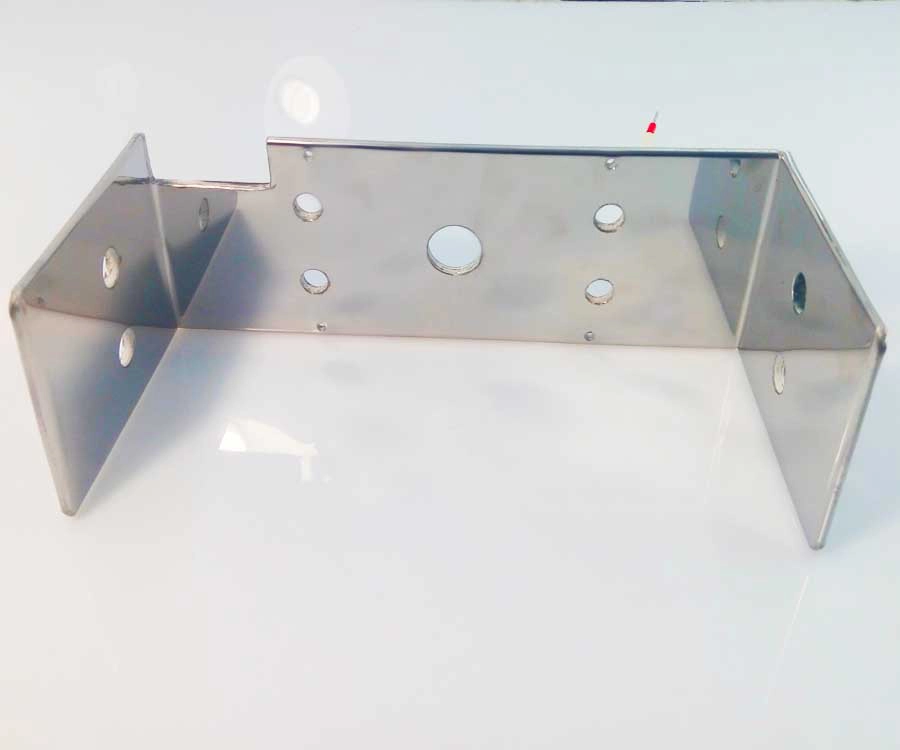

– wykonanie w kształcie litery L lub U,
– otwory montażowe i wycięcia technologiczne,
– różne długości przewodów i typy wyprowadzeń,
– możliwość zastosowania termopary,
– wykonanie według rysunku technicznego klienta.
W przypadku grzałek z otworami lub wycięciami moc elementu grzejnego może być niższa ze względu na zmniejszenie powierzchni grzania. Parametry grzałki dobierane są indywidualnie do warunków pracy urządzenia.
| Minimalna szerokość | 20 mm |
|---|---|
| Maksymalna szerokość | 1000 mm |
| Minimalna długość | 40 mm |
| Maksymalna długość | 1000 mm |
| Grubość | 3–4 mm |
| Maksymalna gęstość mocy | 4 W/cm² |
| Napięcie podłączenia | 12, 24, 48, 110, 220/230, 400 V |
| Maksymalna temperatura pracy grzałki | 350°C |
1. Przewode żaroodporne bezpośrednio z grzałki
Przewody żaroodporne są przystosowane do obciążenia temperaturą 250°С—600°С.

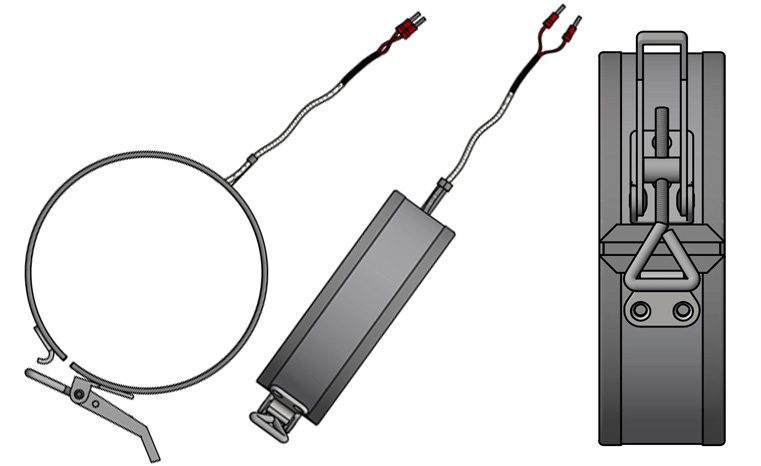

2. Przewody w oplocie ze wzmocnieniem
Żaroodporne przewody, zamknięty w metalowym oplocie ochronnym, wytrzymuje obciążenie temperaturowe od 250°C do 600°C.

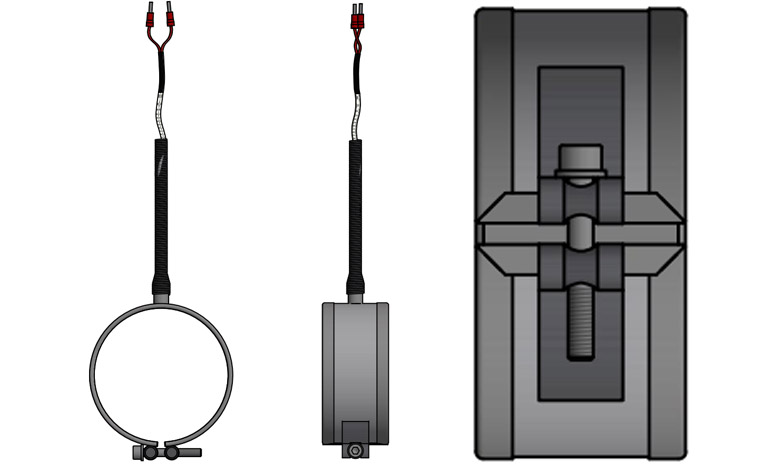

3. Wyprowadzenie zabezpieczone sprężyną
Drut niklowy do podłączenia grzałki. Niezawodnie przewodzi prąd w temperaturze 250°C—600°C.

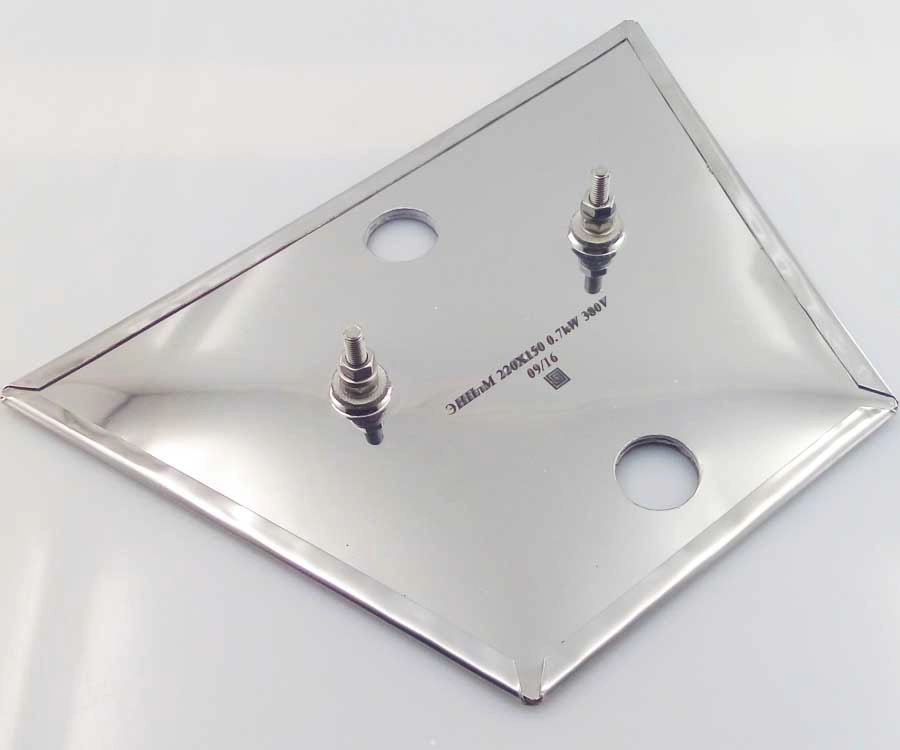

4. Śruby
Wyprowadzenie zasiłania grzałek na śruby M5 są bardzo popularne w różnych urządzeniach.

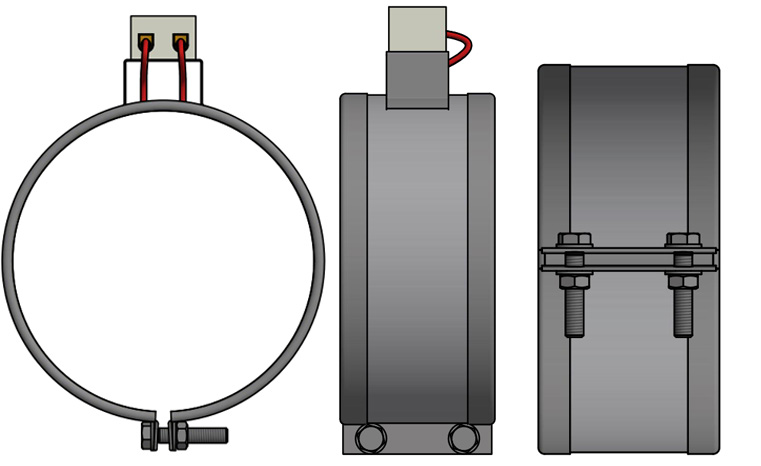

5. Kostka ceramiczna żaroodporna
Żaroodporny blok ceramiczny zaciskowy jest doskonałym złącznikem kablowym, dlatego jest często używany przy podłączaniu grzałek.
6. Kostka zaciskowa w pudełku
Blok zaciskowy ceramiczny do podłączenia przewodu jest chroniony metalową obudową.

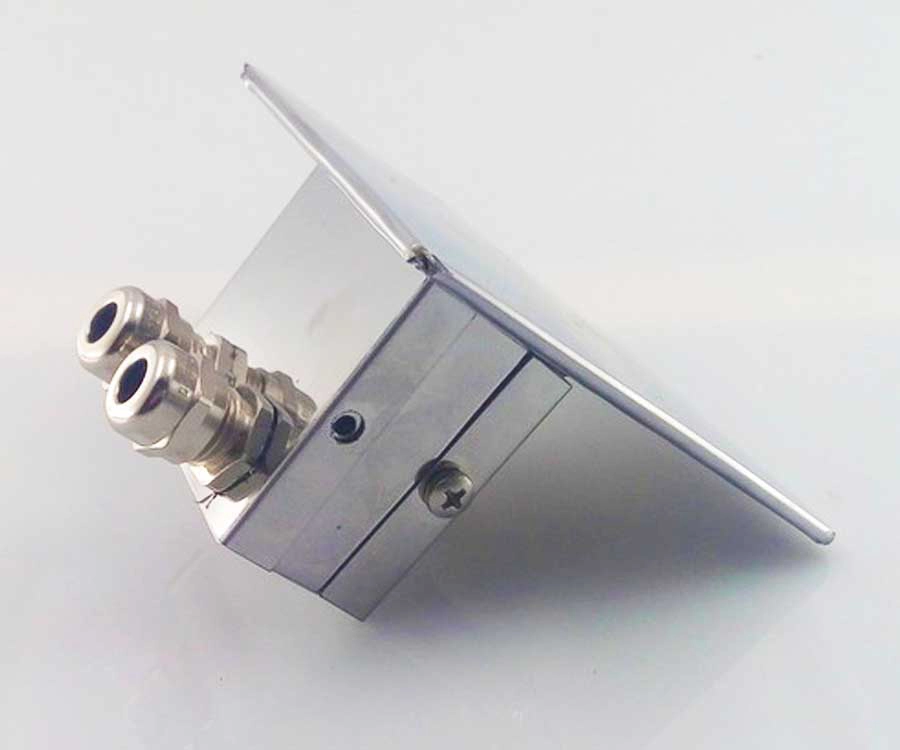

7. Wyprowadzenie w pudełku metalowym
Zamknięte metalowe pudełko z przewodem.

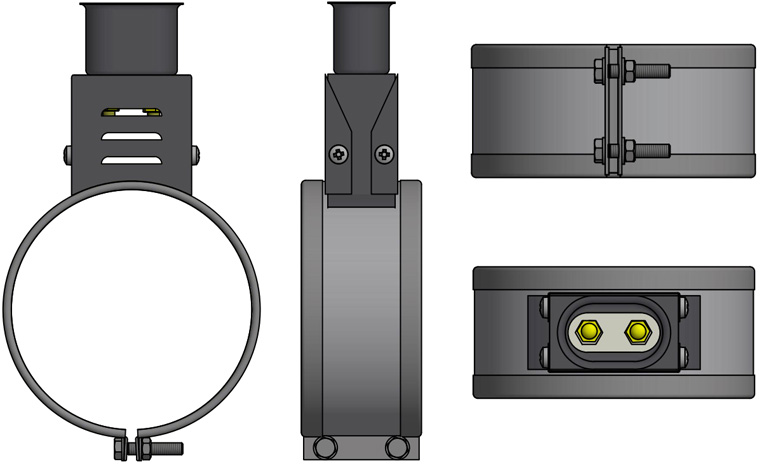

8. Wyprowadzenie dwupinowe WG-2
Wyjście prądowe sieciowe dwupinowe złącze żaroodporne WG-2 (gniazdo żelazkowe).

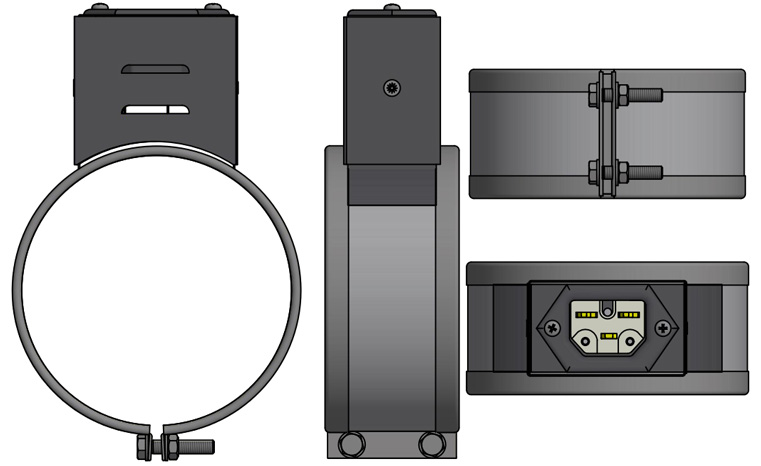

9. Wyprowadzenie trójpinowe WG-3
Trójpinowe żaroodporne gniazdo WG-3.

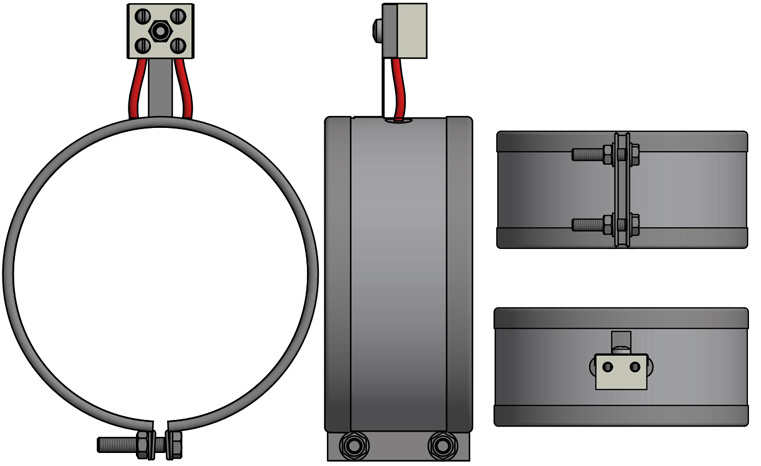

11. Kostka ceramiczna na nóżce metalowej
Blok ceramiczny umieszony na odległość na nużce metałowej.

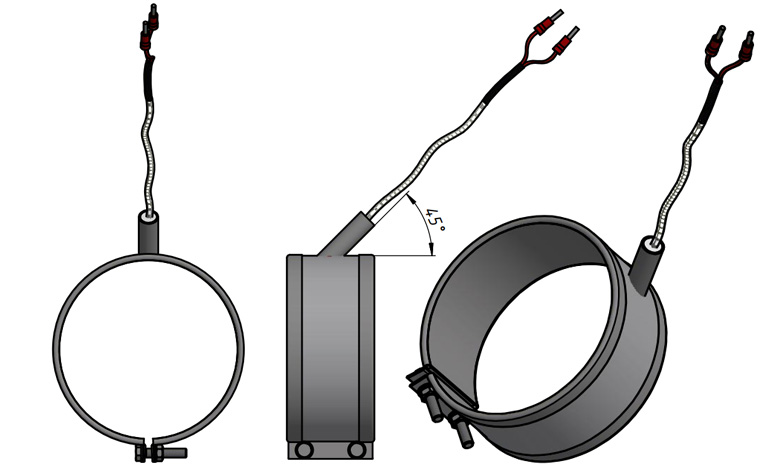

10. Tuleja hermetyczna
Wyprowadzenie kablowe za pomocą kabla w ochronnej osłonie . Ma wysoką odporność termiczną.
Ceramiczna grzałka opaskowa jest grzałką kontaktową, dlatego dla jej prawidłowej pracy należy zapewnić równomierne przyleganie do ogrzewanej powierzchni. Grzałka powinna być zamontowana z odpowiednią siłą docisku, bez luzów i bez punktowego przeciążenia obudowy. Przed montażem i uruchomieniem należy zapoznać się z instrukcją obsługi elektrycznych grzałek opaskowych.
Należy zapewnić dostateczne i równomierne odprowadzanie energii cieplnej z grzałki, aby w procesie nie nagrzewała się ona powyżej 400 °C. W przeciwnym razie może się przegrzać i zawieść. Osiąga się to za pomocą urządzeń zaciskowych lub mocowania makaronu.
Również nagrzana powierzchnia powinna być wygładzona, bez łupin i występów, o najmniejszej chropowatości.
Grzałka nie jest hermetyczną i nie może pracować w wilgotnym środowisku, jednak metalowa obudowa zapewnia wystarczającą ochronę w przypadku lekkiego uderzenia wilgoci lub trafienia tworzywa na jego powierzchnie.
