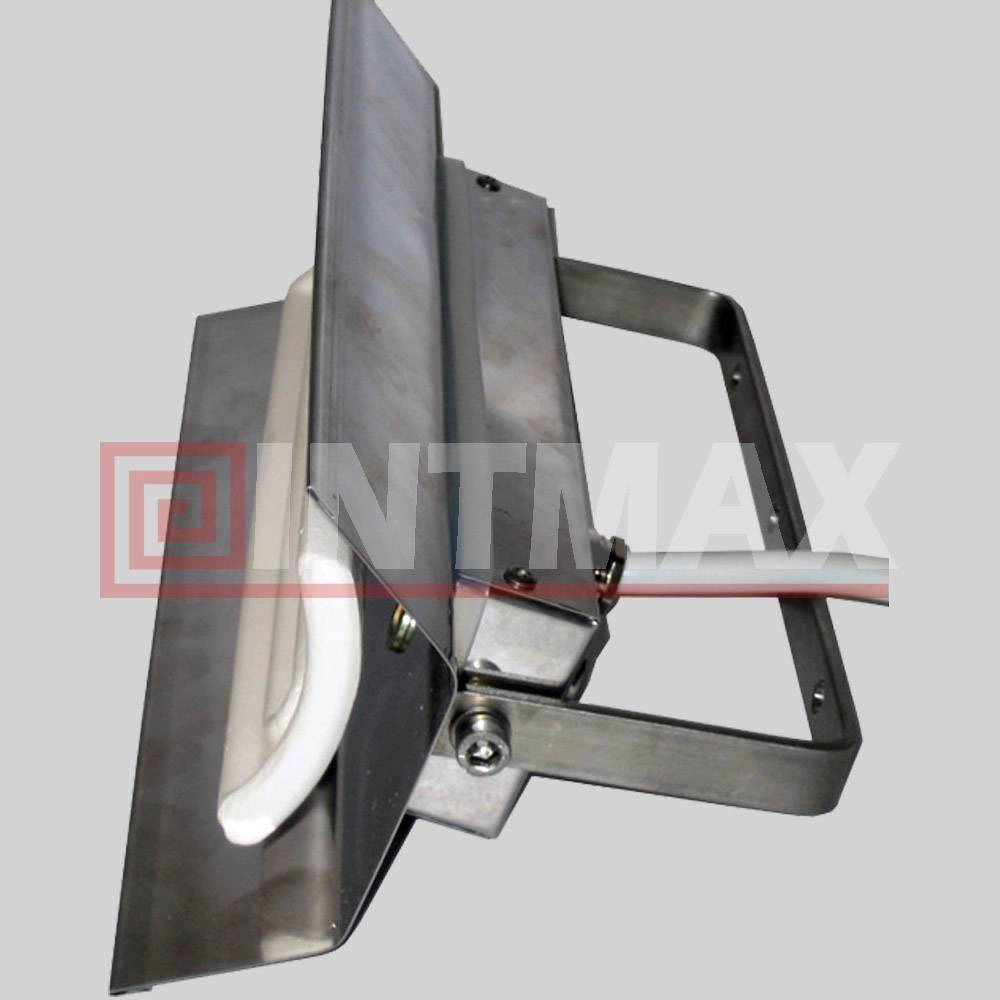

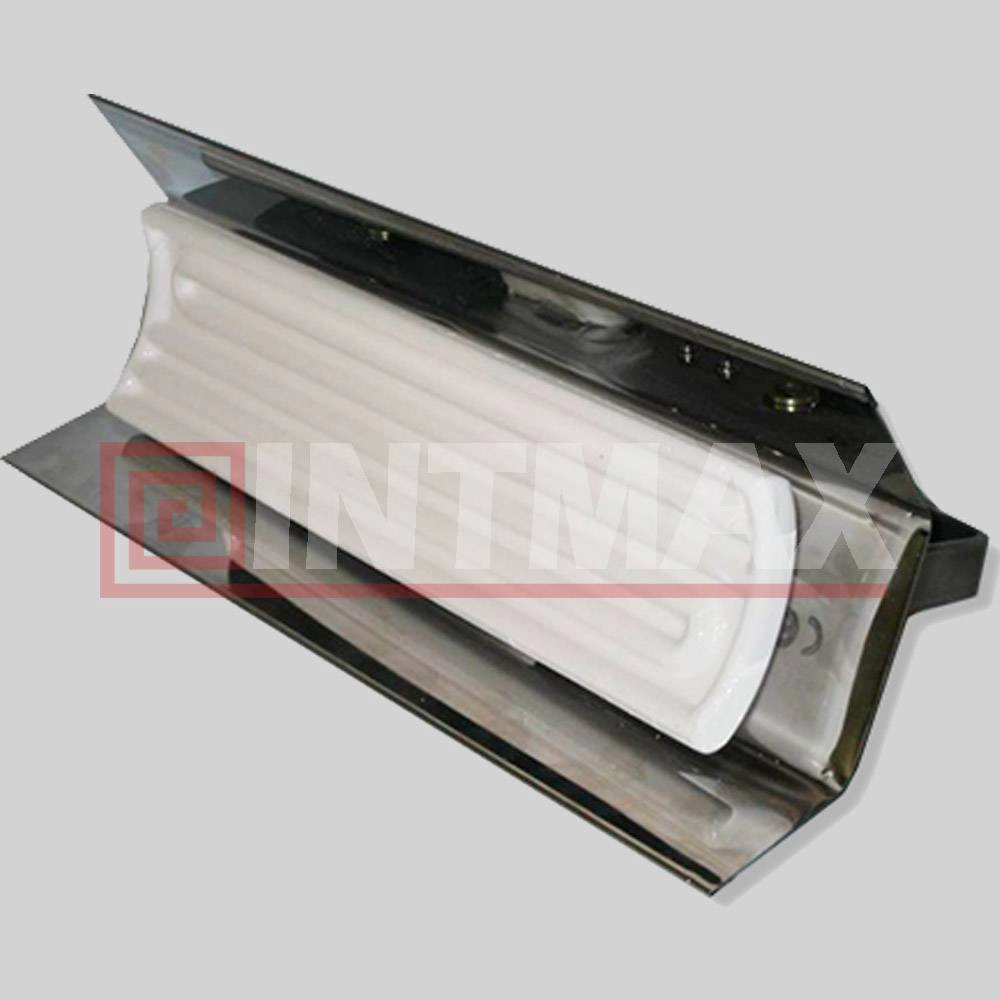

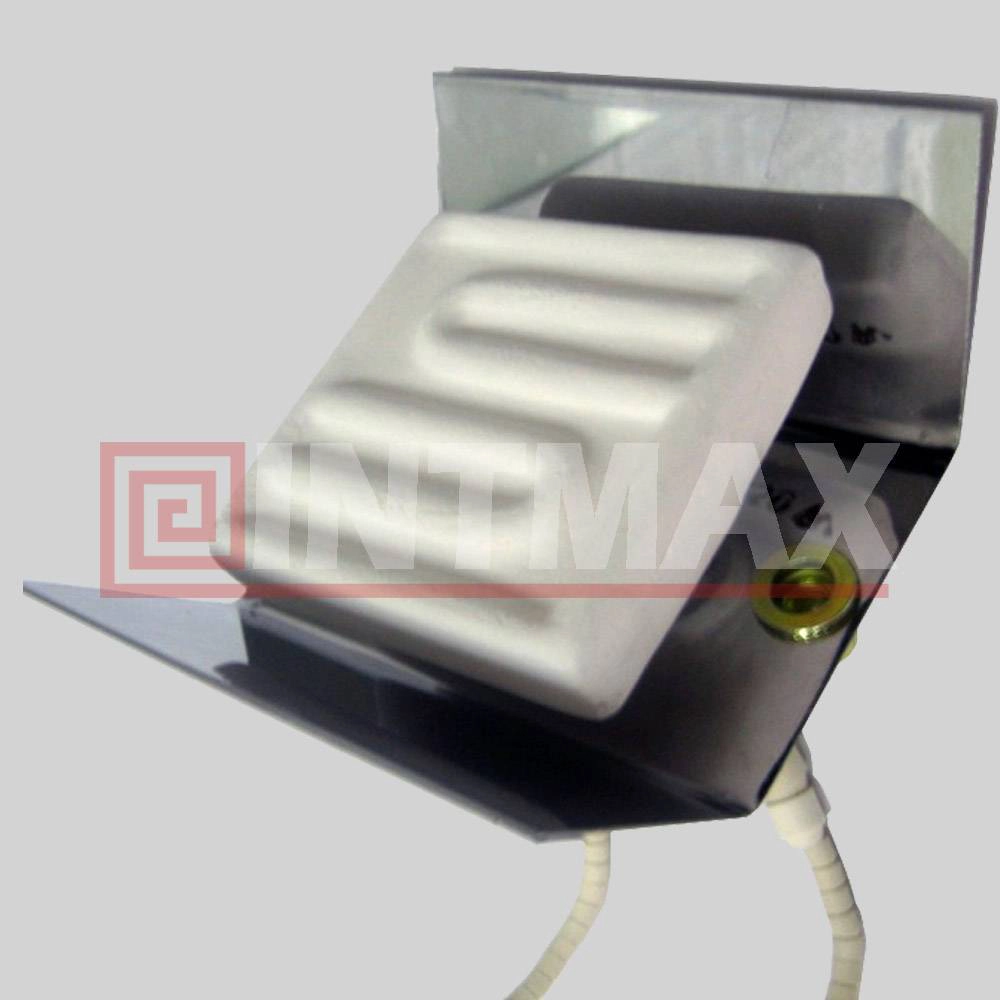

Grzałki na podczerwień ECL to moduły grzewcze wykonane na bazie ceramicznych emiterów ECS. Przeznaczone są do ogrzewania pomieszczeń oraz zastosowań technologicznych, gdzie ciepło przekazywane jest bezpośrednio do ogrzewanych obiektów za pomocą promieniowania podczerwonego.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Kilka wariantów wymiarów, mocy i temperatury pracy.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
| Typ grzejnika na podczerwień ECL | I | II | III | IV |
|---|---|---|---|---|
| Liczba emiterów | 1 | 2 | 3 | 4 |
| Szerokość | 95 cm | |||
| Rozmiar A — długość całkowita | 28 cm | 54 cm | 78 cm | 100 cm |
| Wymiar B — długość skrzynki ochronnej | 21 cm | 41 cm | 64 cm | 88 cm |
Napięcie, V: 220/230 (400 na zamówienie).
Moc, W:
ECL I – 200, 500, 650 (na zamówienie od 100 do 1000).
ECL II – 400, 1000, 1300 (na zamówienie od 200 do 2000).
ECL III i ECL IV – możliwość produkcji i pojemność, prosimy o kontakt z menedżerami.
Zgodność z normami:
Promienniki podczerwieni ECL są produkowane i testowane zgodnie z normą: PN-EN 60519-1: 2005
Grzałki na podczerwień ECL przeznaczone są do ogrzewania pomieszczeń, stanowisk pracy oraz wybranych procesów technologicznych. Konstrukcja oparta jest na ceramicznych emiterach podczerwieni ECS, które przekazują energię cieplną bezpośrednio do ogrzewanych powierzchni i obiektów, bez konieczności wcześniejszego ogrzewania powietrza.

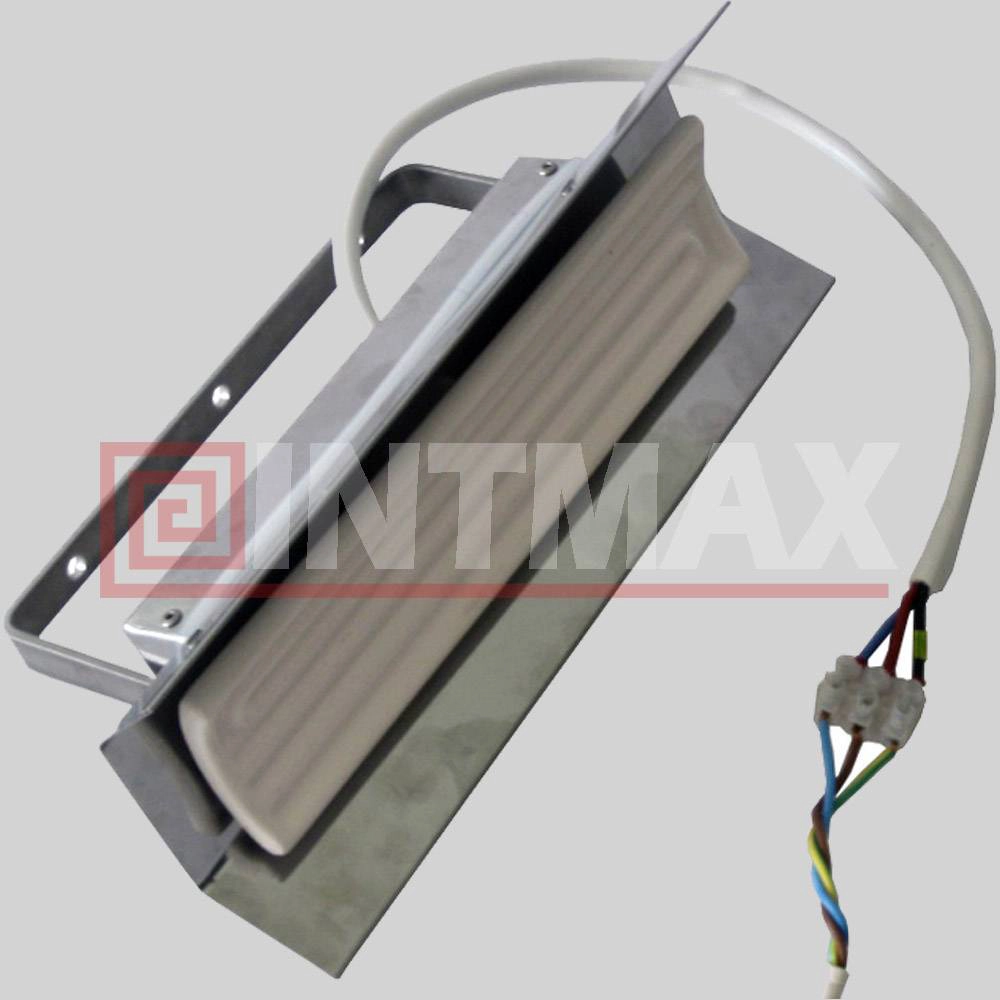

Seria ECL dostępna jest w czterech podstawowych wersjach: typ I, II, III oraz IV — odpowiednio dla jednego, dwóch, trzech lub czterech emiterów ceramicznych. Emitery mocowane są wewnątrz konstrukcji grzejnika, a przewód zasilający zabezpieczony jest osłoną silikonową oraz niklowanym dławikiem mosiężnym.
Promienniki ECL mogą być stosowane zarówno w pomieszczeniach przemysłowych, jak i w obiektach o dużej kubaturze, gdzie tradycyjne ogrzewanie powietrza jest mniej efektywne. Sprawdzają się m.in. w halach produkcyjnych, magazynach, warsztatach, stacjach paliw, obiektach usługowych, strefach półotwartych oraz na stanowiskach wymagających miejscowego ogrzewania.
Ogrzewanie podczerwienią działa bezpośrednio na powierzchnie, przedmioty i osoby znajdujące się w zasięgu promieniowania. Ogrzewanie powietrza jest efektem wtórnym — ciepło oddawane jest przez nagrzane obiekty, takie jak podłoga, ściany, wyposażenie lub elementy technologiczne.
Przy doborze promiennika ECL należy uwzględnić powierzchnię ogrzewanej strefy, wysokość montażu, rodzaj izolacji pomieszczenia, wymaganą temperaturę oraz sposób instalacji — ścienny lub sufitowy. Dla równomiernego efektu grzewczego promienniki powinny być rozmieszczone tak, aby pokrycie ogrzewanego obszaru było możliwie jednolite.
Grzałki ECL podłączane są do zasilania AC 220/230 V 50 Hz z uziemieniem. Wykonanie na napięcie 400 V może być dostępne na zamówienie. Urządzenia produkowane i testowane są zgodnie z wymaganiami normy PN-EN 60519-1:2005.
Przykład doboru grzejników ECL
Pomieszczenie warsztatowe ma wymiary 10 m długości i 5 m szerokości, co daje powierzchnię 50 m². Pomieszczenie ma słabą izolację termiczną, a przewidywana temperatura wewnętrzna wynosi 16°C.
Dla takich warunków przyjmujemy gęstość mocy 120 W/m². Grzejniki będą montowane na ścianie na wysokości 3 m.
Całkowita wymagana moc grzewcza:
50 m² × 120 W/m² = 6000 W
Przy zastosowaniu grzejników ECL-1000 należy zamontować 6 sztuk urządzeń.
Rozmieszczenie grzejników przedstawiono na rysunku.
Zalecenia montażowe dla grzejników ECL
Grzejniki podczerwieni INTMAX ECL-1000 należy montować na wysokości co najmniej 1,8 m od podłogi. Minimalna odległość od ogrzewanej powierzchni powinna wynosić co najmniej 80 cm.
Ze względów bezpieczeństwa grzejnika nie należy instalować w bezpośredniej bliskości zasłon, firan, mebli ani innych materiałów łatwopalnych. Zabroniony jest również montaż urządzenia w pomieszczeniach zagrożonych wybuchem.
W celu wydłużenia żywotności grzejników nie zaleca się ich stosowania w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki, prysznice, baseny lub podobne strefy narażone na bezpośredni kontakt z wilgocią.
Grzejnik podczerwieni należy podłączyć do zasilania AC 220/230 V, 50 Hz z uziemieniem.
Aby uzyskać najlepszy efekt grzewczy przy montażu ściennym, promiennik należy ustawić pod kątem 37°30′. Położenie uchwytu powinno być wyrównane z oznaczeniami znajdującymi się na korpusie urządzenia.
Po zakończeniu montażu należy upewnić się, że droga promieniowania nie jest zasłonięta. Górna część wentylacyjna grzejnika powinna pozostać odkryta, a przewód zasilający nie może dotykać obudowy grzejnika ECL-1000.

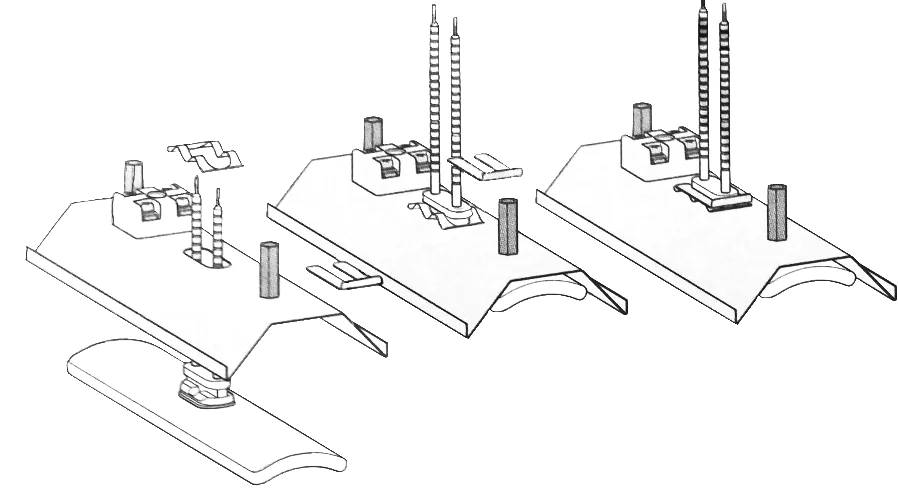

Emitery ceramiczne montowane są z ramą ECLR. Grzejnik ECL-1000 należy zamontować zgodnie ze schematem przedstawionym na rysunku.
Grzałkę na podczerwień ECL należy montować tak, aby strumień promieniowania był skierowany w stronę ogrzewanej powierzchni lub strefy roboczej. Promienniki mogą być montowane na ścianie lub podwieszane pod sufitem, z zachowaniem odpowiednich odległości od ogrzewanych obiektów. Zalecana wysokość montażu wynosi od 2,5 m do 3,5 m, a minimalna wysokość montażu od podłogi powinna wynosić co najmniej 1,8 m. Minimalna odległość od ogrzewanej powierzchni powinna wynosić co najmniej 80 cm. Podczas montażu należy upewnić się, że droga promieniowania nie jest zasłonięta. Grzejnika nie należy instalować w bezpośredniej bliskości materiałów łatwopalnych, zasłon, mebli ani w pomieszczeniach zagrożonych wybuchem. Przewód zasilający nie powinien dotykać obudowy grzejnika.
