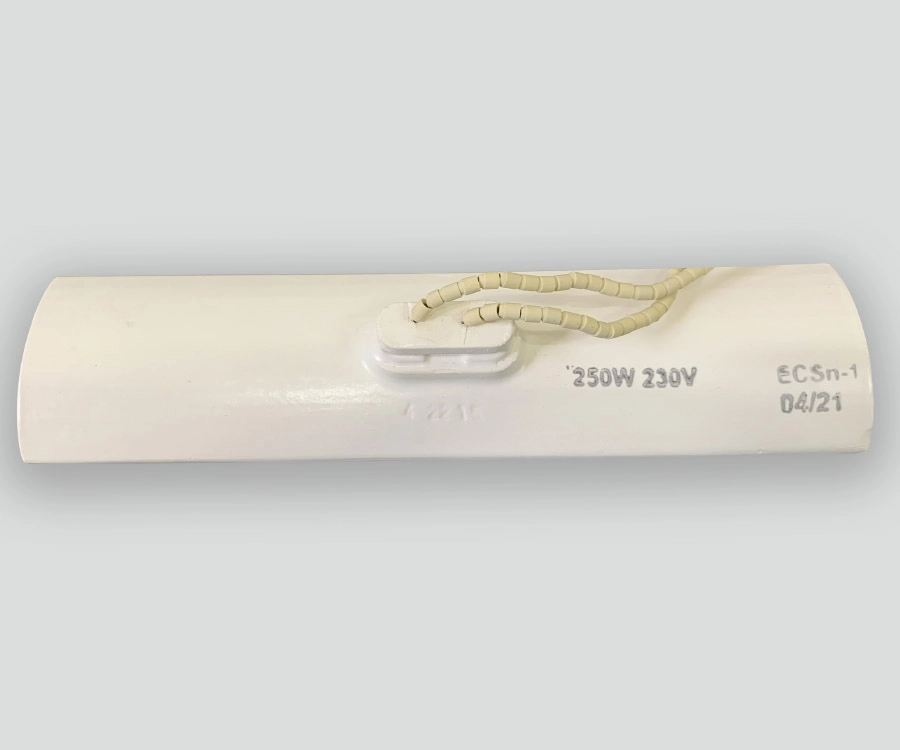

Ceramiczne promienniki podczerwieni ECS mają sferyczny kształt powierzchni promieniowania, co pozwala zwiększyć obszar nagrzewania i zmniejszyć liczbę zastosowanych elementów grzejnych. Sprawdzają się w urządzeniach wymagających bezkontaktowego, równomiernego przekazywania ciepła na większą powierzchnię.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Kilka wariantów wymiarów, mocy i temperatury pracy.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.

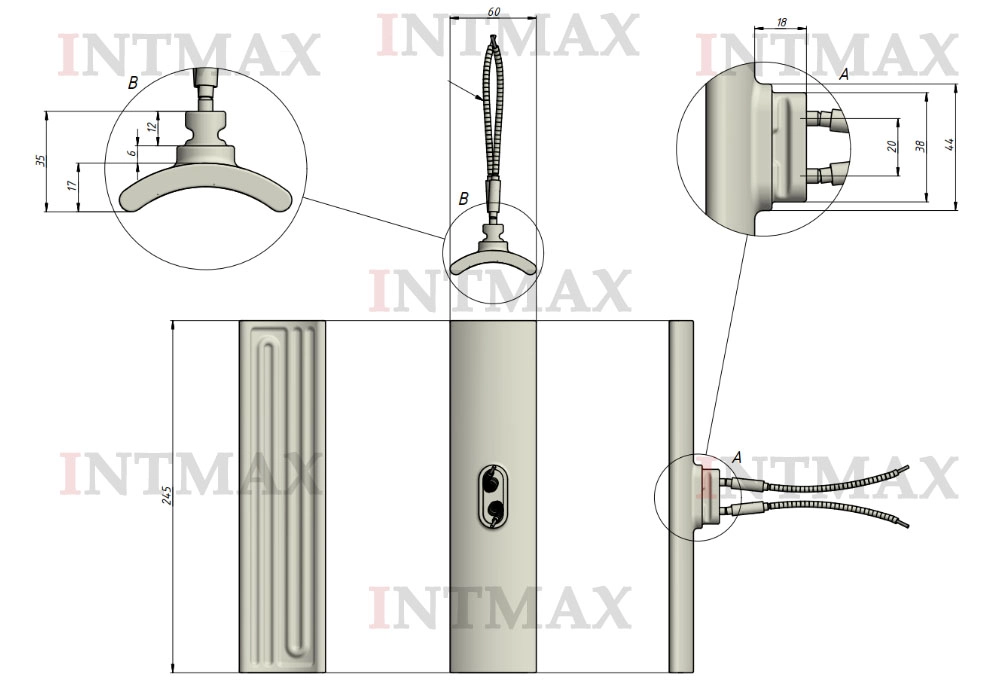

| Długość | 245 mm |
|---|---|
| Szerokość | 60 mm |
| Napięcie | 220 V |
| Maksymalna temperatura | 700°C |
| Zakres fal podczerwonych | 1,0–10,0 µm |
| Maksymalna moc | 1000 W |
| Moc | 150 W | 250 W | 400 W | 500 W | 650 W | 1000 W |
|---|---|---|---|---|---|---|
| Średnia temperatura | 300°C | 410°C | 500°C | 550°C | 600°C | 700°C |
| Długość fali | 1,0–10,0 µm | |||||
| Możliwe moce grzałek ceramicznych ECS-1 | 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 800, 850, 900, 950, 1000 W |
|---|

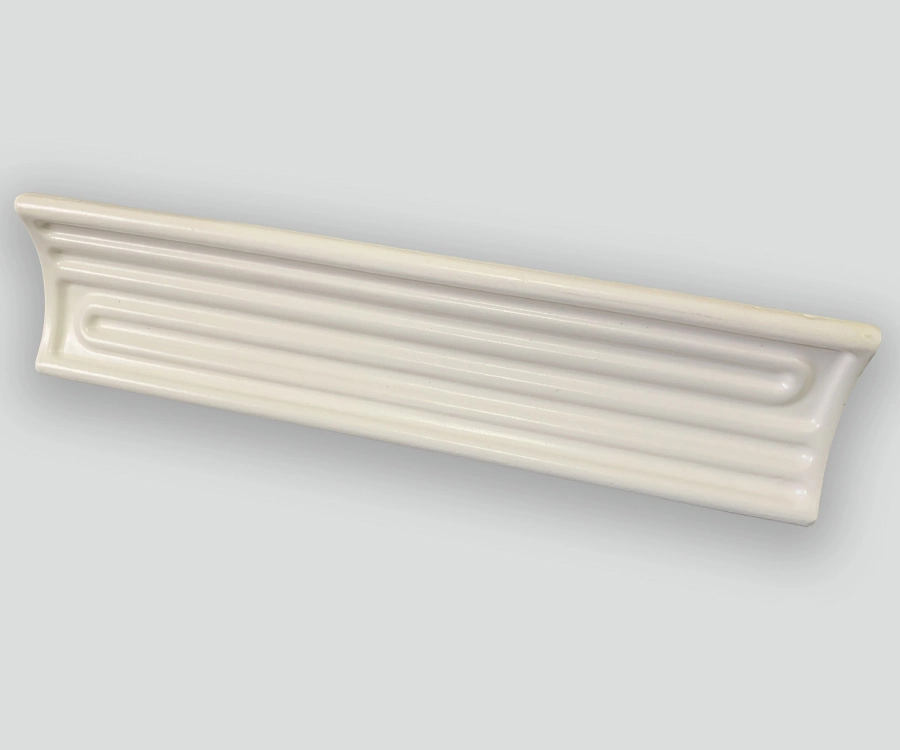

Ceramiczne promienniki podczerwieni ECS przeznaczone są do bezpośredniego nagrzewania materiałów, powierzchni oraz elementów technologicznych w urządzeniach przemysłowych. W odróżnieniu od promienników płaskich, seria ECS posiada sferyczny kształt powierzchni promieniowania, który pozwala zwiększyć obszar ogrzewanej powierzchni przy jednoczesnym ograniczeniu liczby zastosowanych promienników.
Promienniki ECS wykonane są z ceramicznego materiału ogniotrwałego o wysokiej wytrzymałości mechanicznej. Konstrukcja jest odporna na nagłe zmiany temperatury oraz działanie wielu substancji chemicznych. Zewnętrzna powierzchnia pokryta jest szkliwem ceramicznym, które dodatkowo chroni element przed wilgocią i szkodliwymi oparami.
Elementem grzejnym umieszczonym wewnątrz ceramicznej obudowy jest drut oporowy RESCAL. Wraz ze wzrostem mocy promiennika zwiększa się intensywność promieniowania, a długość fali ulega skróceniu, dlatego dobór modelu i mocy powinien być dopasowany do wymaganej temperatury oraz charakteru procesu technologicznego.

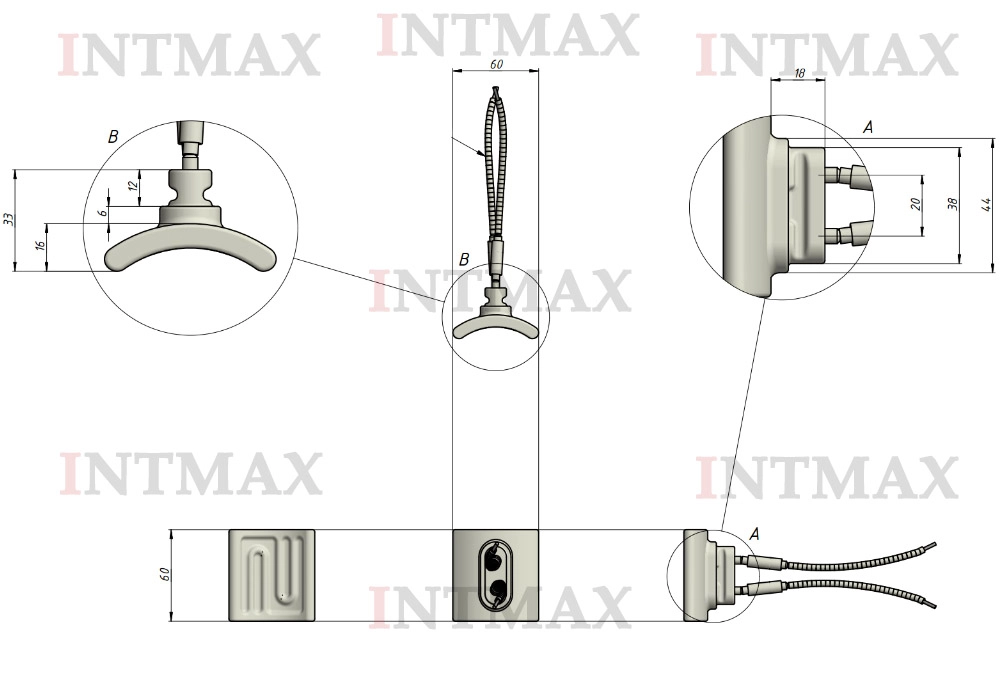

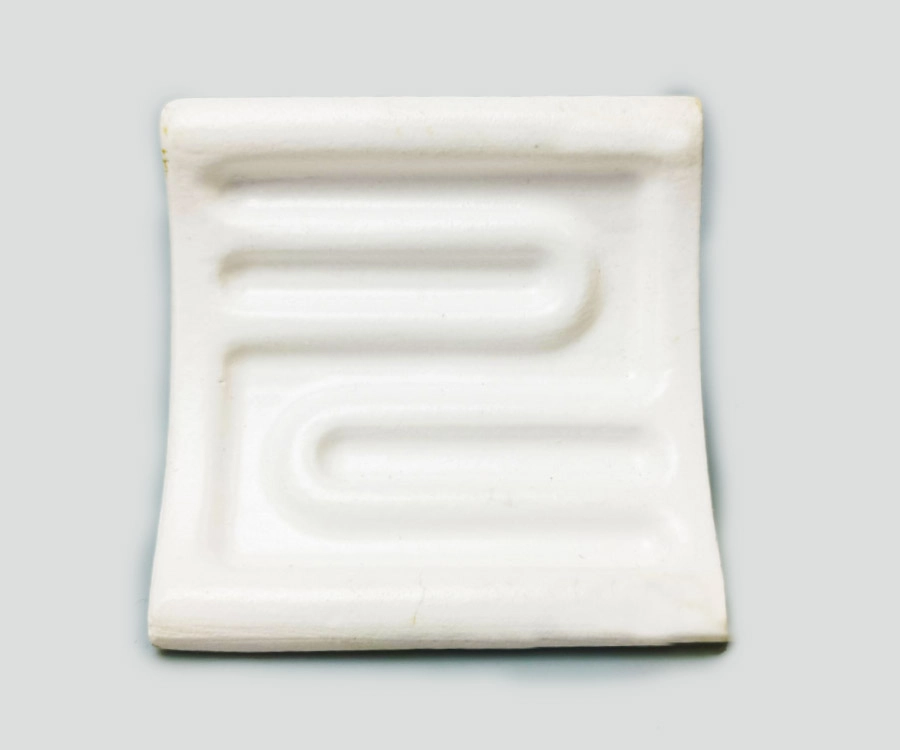

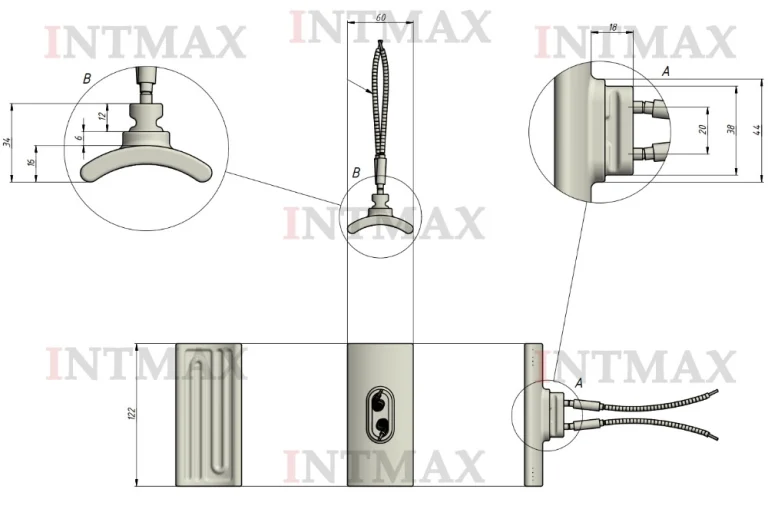

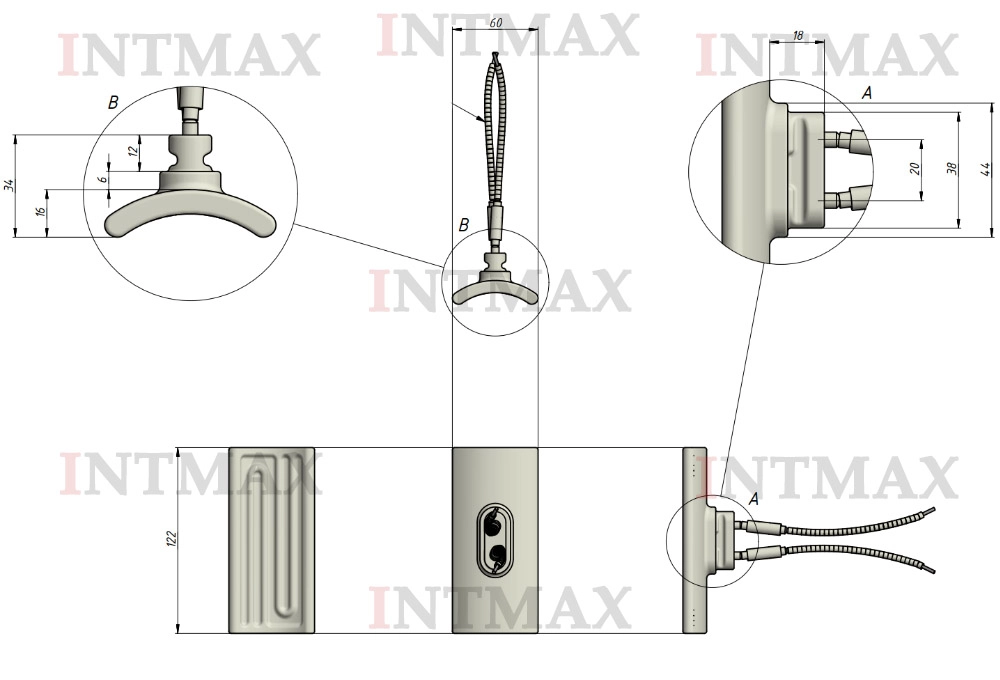

Seria ECS obejmuje kilka standardowych modeli: ECS-1, ECS-2, ECS-3 oraz ECSG. Różnią się one wymiarami, mocą maksymalną oraz temperaturą pracy. W zależności od modelu promienniki mogą osiągać temperaturę do 620–700°C, a zakres promieniowania podczerwonego wynosi 1,0–10,0 µm.
Sferyczne promienniki ceramiczne ECS mogą być stosowane jako elementy grzejne w promiennikach podczerwieni serii ECL oraz w innych urządzeniach wymagających skutecznego i bezkontaktowego nagrzewania powierzchni.
Podłączenie promienników ceramicznych odbywa się za pomocą przewodu izolowanego ceramicznymi koralikami z końcówką szpilkową. Standardowa długość przewodu wynosi 150 mm.
Ceramiczny promiennik podczerwieni ECS należy montować w sposób zapewniający stabilne położenie elementu oraz prawidłowe skierowanie powierzchni promieniującej w stronę nagrzewanego materiału. Sferyczny kształt promiennika pozwala zwiększyć obszar ogrzewanej powierzchni, dlatego ważne jest odpowiednie rozmieszczenie elementów w urządzeniu. Podczas montażu należy uwzględnić wymaganą temperaturę pracy, odległość od nagrzewanego materiału oraz warunki procesu technologicznego. Promiennik powinien być chroniony przed uszkodzeniem mechanicznym, nadmiernym zabrudzeniem oraz bezpośrednim oddziaływaniem substancji, które mogą negatywnie wpływać na ceramiczną powierzchnię. Podłączenie promienników ECS odbywa się za pomocą przewodu izolowanego ceramicznymi koralikami. Standardowa długość przewodu wynosi 150 mm.
