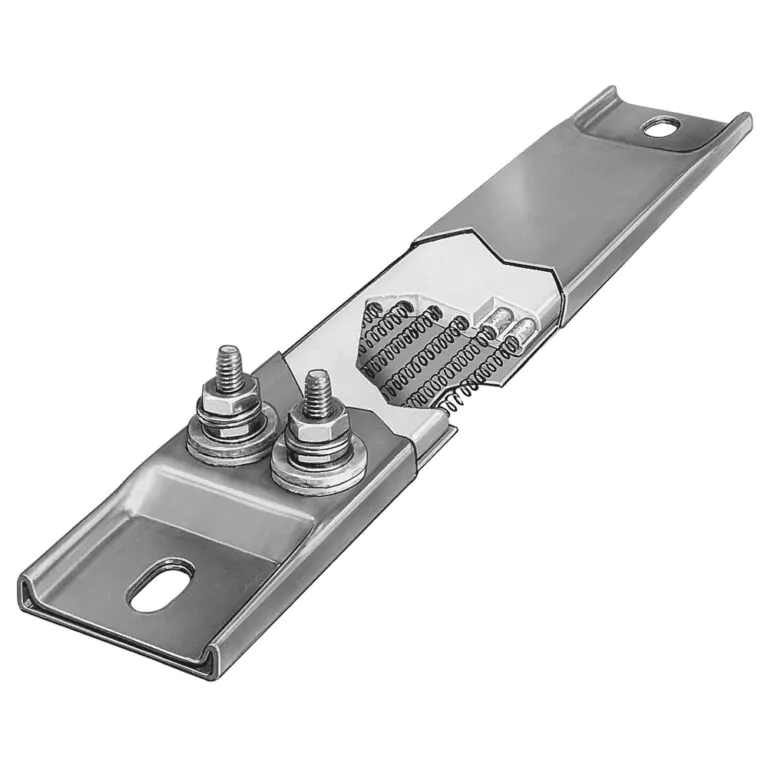

Grzałki płaskie ceramiczne wykonane są na bazie ceramicznych bloków izolacyjnych, przez które przechodzi drut oporowy. Dzięki ceramicznym elementom izolacyjnym temperatura nagrzewania takich elementów grzejnych osiąga maksymalnie do 500°C. Płaskie grzałki ceramiczne mają kilka rozmiarów, dzięki czemu możliwe jest wykonanie elementów grzejnych o skomplikowanych kształtach i rozmiarach. Grzałka wyposażona jest w stabilną metalową obudowę oraz żaroodporny przewód do podłączenia.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Szeroki wybór materiałów i konfiguracji.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
Grzałki płaskie ceramiczne przeznaczone są do podgrzewania płaskich lub profilowanych powierzchni elementów maszyn przemysłowych. Wykonujemy je na zamówienie, zgodnie z wymiarami, kształtem i warunkami pracy urządzenia.
Dzięki zastosowaniu izolatora ceramicznego grzałki mogą pracować w temperaturze do 500°C i osiągać gęstość mocy do 6 W/cm². Element grzejny przekazuje ciepło kontaktowo, dlatego dla prawidłowej pracy ważne jest równomierne przyleganie do ogrzewanej powierzchni.
Grzałki płaskie ceramiczne mogą mieć standardowy lub niestandardowy kształt, w tym kształt litery L albo U. Możliwe jest także wykonanie grzałki z kilku segmentów połączonych w jeden system grzewczy.
Możliwe warianty wykonania:
– kształt prostokątny, kwadratowy lub niestandardowy,
– wykonanie w kształcie litery L lub U,
– konstrukcja z kilku bloków grzewczych,
– otwory przelotowe i wycięcia technologiczne,
– wbudowana termopara,
– różne typy wyprowadzeń kablowych,
– wykonanie według rysunku technicznego klienta.
Grzałki płaskie ceramiczne stosowane są m.in. we wtryskarkach, formach wtryskowych, płaskich odcinkach wytłaczarek oraz innych urządzeniach przemysłowych wymagających stabilnego ogrzewania powierzchni.
| Minimalna szerokość | 50 mm |
|---|---|
| Maksymalna szerokość | 400 mm |
| Minimalna długość | 120 mm |
| Maksymalna długość | 1200 mm |
| Grubość | 12 mm |
| Maksymalna gęstość mocy | 6 W/cm² |
| Napięcie podłączenia | 12, 24, 48, 110, 220/230, 400 V |
| Maksymalna temperatura pracy grzałki | 500°C |
Typ wyprowadzenia №1
Wyprowadzenie wykonane w formie przewodu żaroodpornego odpornego na temperaturę 250–600°C. Możliwe jest zastosowanie dodatkowej izolacji, np. koszulki silikonowej lub koralików ceramicznych..
Typ wyprowadzenia №4
Wyprowadzenie prądowe wykonane w formie śrub M5. Możliwe rozmieszczenie: radialne, styczne, w puszce lub na puszce.
Typ wyprowadzenia №5
Wyprowadzenie w formie żaroodpornego bloku ceramicznego na wsporniku typu U. Podłączenie przewodem niklowym.
Typ wyprowadzenia №6
Blok ceramiczny do mocowania przewodów, zamknięty w metalowej osłonie. Wyprowadzenie wykonane za pomocą elastycznych przewodów żaroodpornych w oplocie metalowym, odpornych na temperaturę do 600°C.
Typ wyprowadzenia №8
Dwustykowe żaroodporne złącze zasilające WG-2 / RPS. Możliwe rozmieszczenie: promieniowe, osiowe lub styczne.
Typ wyprowadzenia №9
Trzystykowe żaroodporne złącze zasilające WG-3. Możliwe rozmieszczenie wyprowadzenia: promieniowe, osiowe lub styczne.
Typ wyprowadzenia №11
Wyprowadzenie prądowe w formie bloku ceramicznego na wsporniku odsuniętym od obudowy grzałki. Podłączenie przewodem niklowym.
Ceramiczna grzałka opaskowa jest grzałką kontaktową, dlatego dla jej prawidłowej pracy należy zapewnić równomierne przyleganie do ogrzewanej powierzchni. Grzałka powinna być zamontowana z odpowiednią siłą docisku, bez luzów i bez punktowego przeciążenia obudowy. Przed montażem i uruchomieniem należy zapoznać się z instrukcją obsługi elektrycznych grzałek opaskowych.
