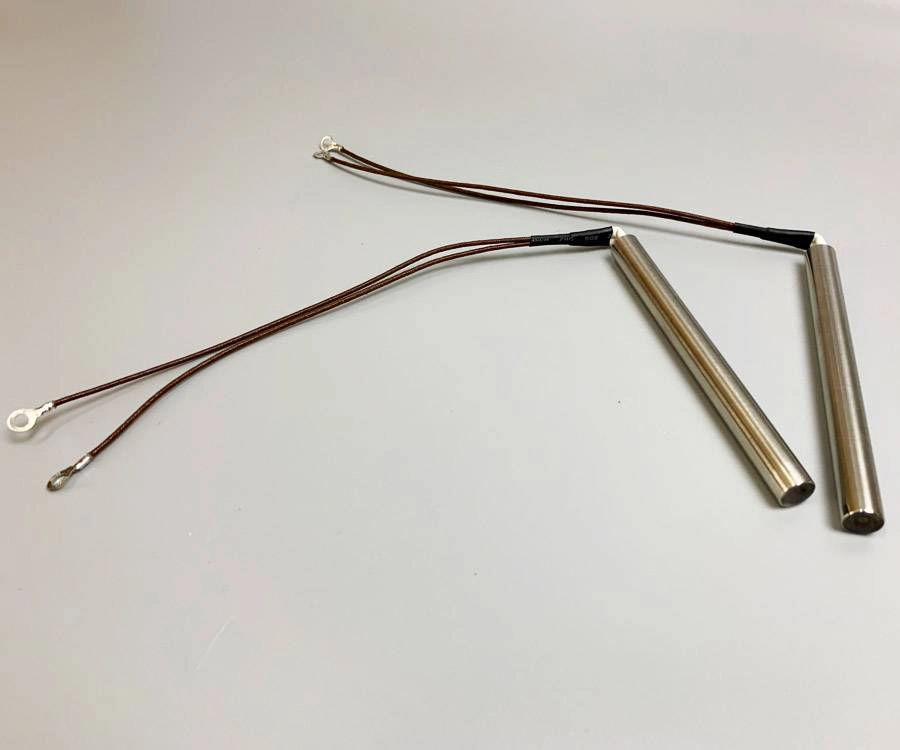

Grzałki patronowe albo kasetowe – to cylindryczne elektryczne elementy grzejne przeznaczone do podgrzewania części metalowych o dużej masie (często form wtryskowych). Ze względu na swój wygląd nazywane są również grzałkami palcowymi.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Szeroki wybór materiałów i konfiguracji.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
Grzałki patronowe przeznaczone są do podgrzewania form, płyt, bloków metalowych oraz innych elementów maszyn i urządzeń przemysłowych. Dzięki cylindrycznemu kształtowi grzałka może być montowana bezpośrednio w otworze ogrzewanego elementu, co zapewnia szybkie i równomierne przekazywanie ciepła.
Grzałki patronowe stosowane są m.in. w formach wtryskowych, przetwórstwie tworzyw sztucznych, maszynach pakujących, urządzeniach klejowych oraz innych instalacjach wymagających punktowego lub strefowego ogrzewania.
Korpus grzałki wykonany jest ze stali nierdzewnej, odpornej na utlenianie i działanie podwyższonej temperatury. Wewnątrz znajduje się element grzejny z drutu oporowego oraz izolacja ceramiczna, która zapewnia odpowiednią wytrzymałość elektryczną i stabilną pracę grzałki.

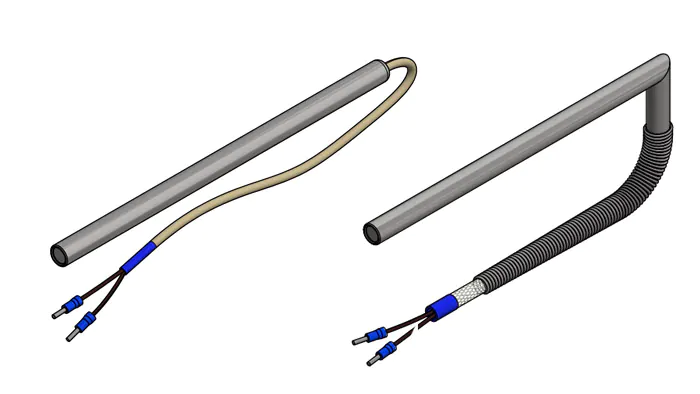

Grzałki patronowe wykonujemy na zamówienie, zgodnie z wymiarami i wymaganiami technicznymi klienta. Możliwe są różne warianty wykonania, w tym:
– wyprowadzenie przewodów z jednej lub z obu stron,
– przewody zabezpieczone oplotem metalowym lub sprężyną,

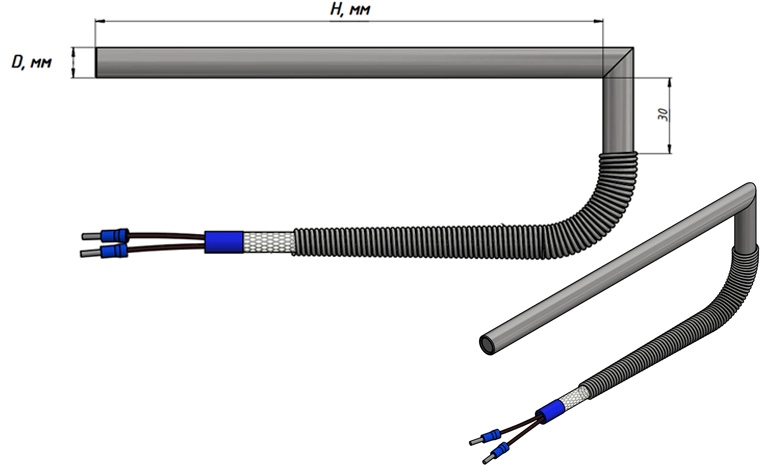

– wyprowadzenie pod kątem 90°,
– wykonanie w kształcie litery L,
– wbudowana termopara,
– kilka stref grzewczych,
– nierównomierny rozkład mocy,
– różne typy wyprowadzeń kablowych.
Dla prawidłowej pracy grzałki patronowej ważne jest możliwie dokładne dopasowanie średnicy grzałki do otworu montażowego. Pełny kontakt z ogrzewanym elementem poprawia przekazywanie ciepła, skraca czas nagrzewania i zwiększa trwałość elementu grzejnego.
Każda grzałka patronowa produkowana przez INTMAX przechodzi kontrolę jakości przed wysyłką.
| Minimalna średnica | 3 mm |
|---|---|
| Maksymalna średnica | 50 mm |
| Minimalna długość | 50 mm |
| Maksymalna długość | 1300 mm |
| Maksymalna moc elektryczna | 9 W/cm² |
| Temperatura pracy grzałki | 500°C |
| Napięcie podłączenia | 12, 24, 48, 110, 220/230, 400 V — inne na zlecenie |
Typ wyprowadzenia №1

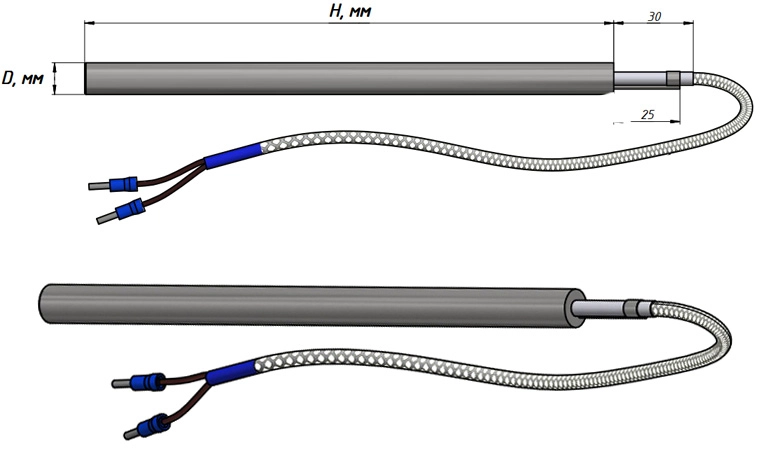

Typ wyprowadzenia №2

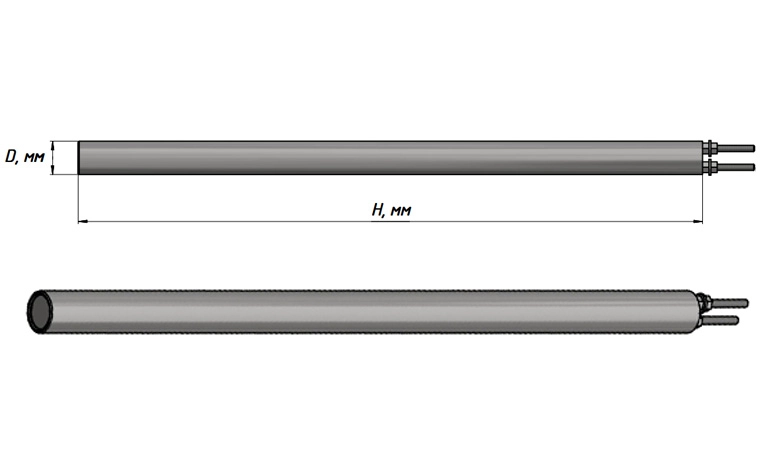

Typ wyprowadzenia №3
Typ wyprowadzenia №4
Typ wyprowadzenia №5
Typ wyprowadzenia №6
Typ wyprowadzenia №7
Typ wyprowadzenia №8
Grzałka patronowa jest przeznaczona do montażu w odpowiednio przygotowanym otworze. Dla jej prawidłowej pracy należy zapewnić możliwie pełny kontakt powierzchni grzałki ze ścianką otworu na całej długości części grzejnej. Nadmierny luz montażowy pogarsza przekazywanie ciepła i może prowadzić do miejscowego przegrzewania grzałki. Otwór montażowy powinien być czysty, prosty i odpowiednio dopasowany do średnicy grzałki. Przy większej gęstości mocy lub wyższej temperaturze pracy szczególnie ważne jest dokładne wykonanie i dopasowanie otworu. Podczas montażu należy chronić przewody wyprowadzeniowe przed uszkodzeniem i nadmiernym obciążeniem.
