Grzałki ceramiczne taśmowe to elektryczne grzałki rezystywne, których główną cechą jest to, że drut rezystywny jest umieszczony wewnątrz kostek ceramicznych. Dzięki takiej konstrukcji maksymalna temperatura grzałki może osiągnąć 500°C.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Szeroki wybór materiałów i konfiguracji.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.

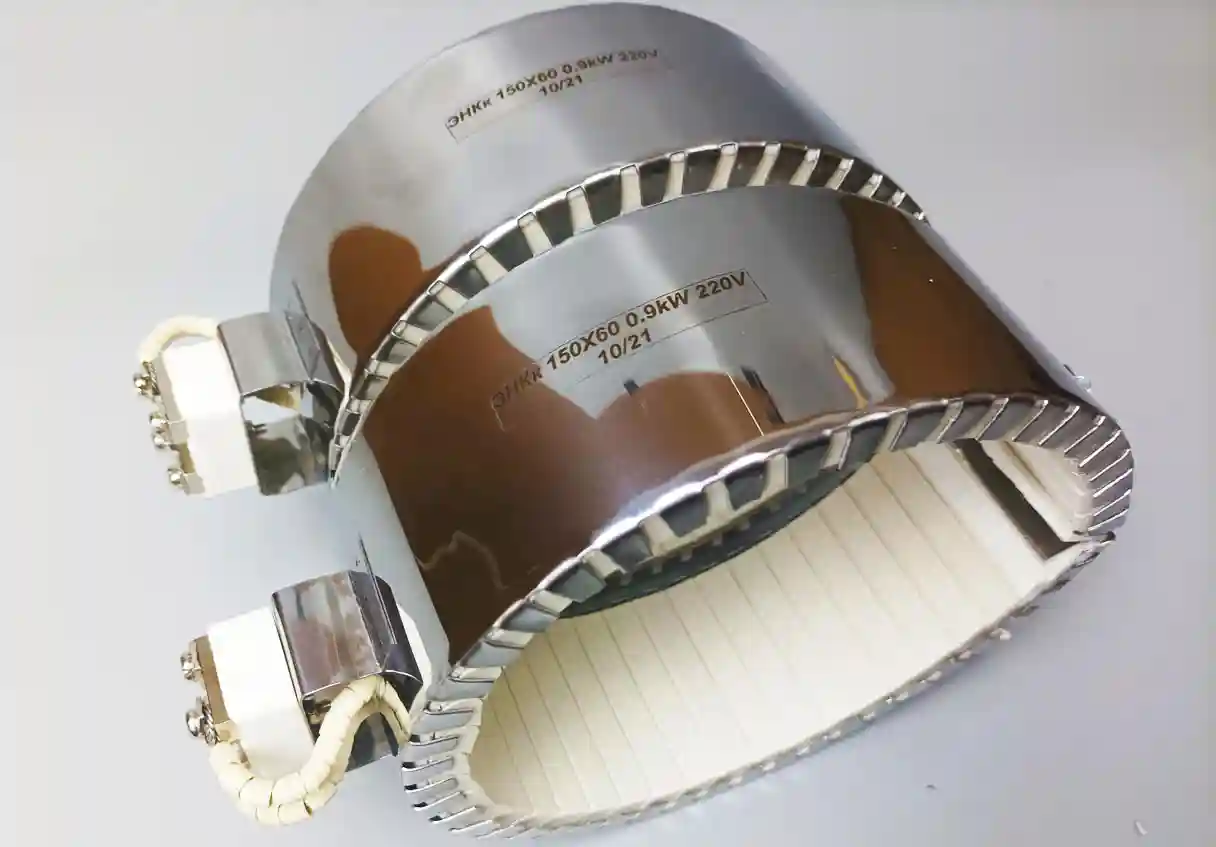

Ceramiczne grzałki opaskowe przeznaczone są do podgrzewania cylindrycznych elementów maszyn przemysłowych, takich jak wytłaczarki, wtryskarki, cylindry grzewcze i inne urządzenia produkcyjne. Pracują w temperaturze do 500°C i mogą być wykonane jako grzałki pierścieniowe lub półpierścieniowe — w zależności od średnicy oraz konstrukcji ogrzewanego elementu.

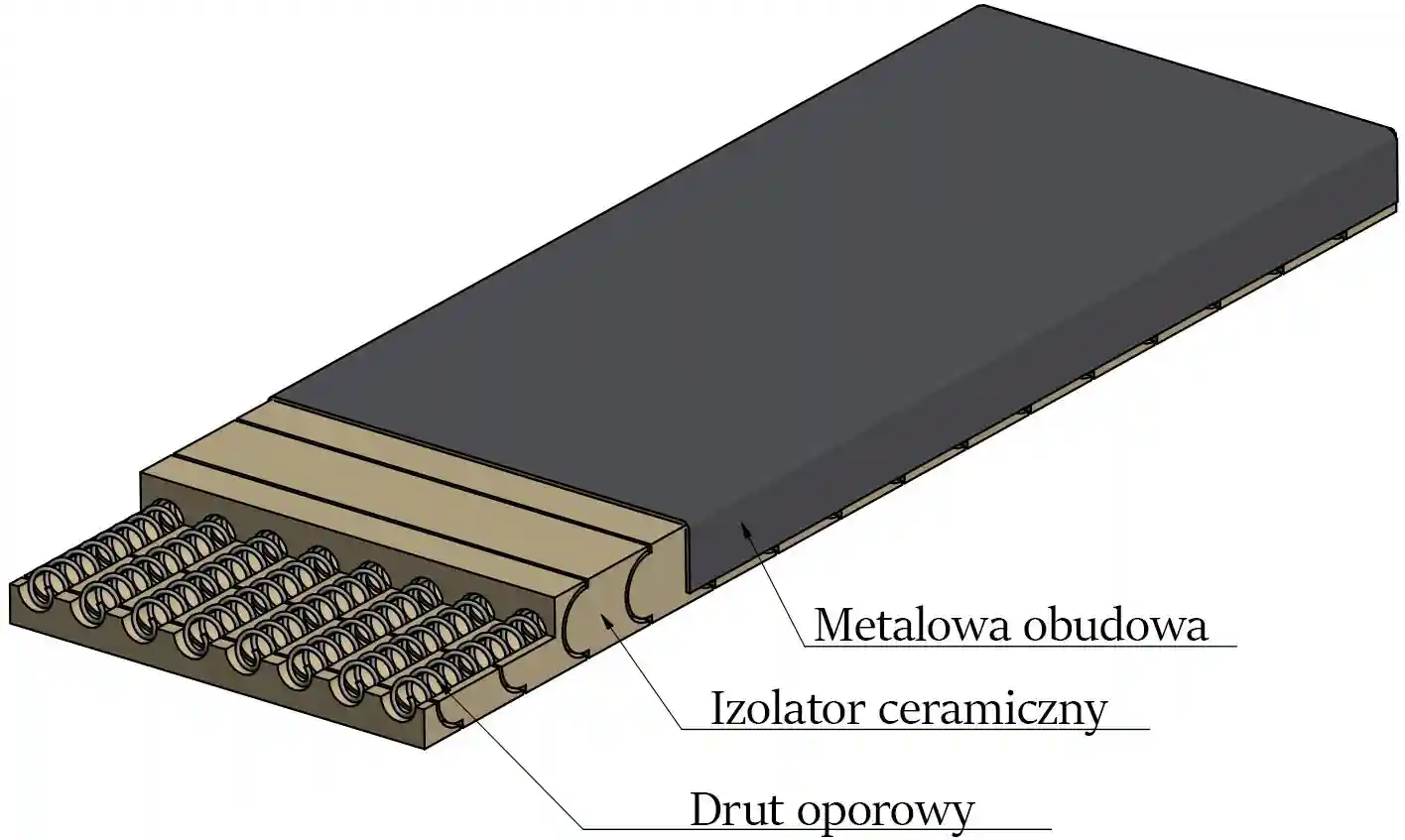

Grzałka składa się z elementu grzejnego wykonanego z drutu lub taśmy oporowej, izolacji z kostek ceramicznych oraz zewnętrznej osłony ze stali nierdzewnej. Taka konstrukcja zapewnia dobrą izolację cieplną, stabilną pracę oraz ochronę przed uszkodzeniami mechanicznymi.
Grzałki ceramiczne opaskowe wykonujemy na zamówienie, zgodnie z wymiarami i wymaganiami technicznymi klienta. Możliwe są różne warianty wykonania, w tym:
– wykonanie pierścieniowe lub półpierścieniowe,
– powierzchnia grzejna od wewnątrz lub od zewnątrz,
– różne typy wyprowadzeń,
– dodanie termopary,
– otwory i wycięcia technologiczne,
– indywidualny system mocowania.
Typowa moc powierzchniowa grzałek ceramicznych opaskowych wynosi 6–9 W/cm². Każdy element grzejny produkowany przez INTMAX przechodzi kontrolę jakości przed wysyłką.
| Minimalna średnica wewnętrzna | 60 mm |
|---|---|
| Maksymalna średnica wewnętrzna | 1000 mm |
| Minimalna szerokość | 30 mm |
| Maksymalna szerokość | 500 mm |
| Grubość | 12 mm |
| Maksymalna moc elektryczna | 9 W/cm² |
| Napięcie podłączenia | 12, 24, 48, 110, 220/230, 400 V — inne na zamówienie |
| Temperatura pracy grzałki | 500°C |
Typ wyprowadzenia №1
Wyprowadzenie wykonane w formie przewodu żaroodpornego odpornego na temperaturę 250–600°C. Możliwe jest zastosowanie dodatkowej izolacji, np. koszulki silikonowej lub koralików ceramicznych..
Typ wyprowadzenia №4
Wyprowadzenie prądowe wykonane w formie śrub M5. Możliwe rozmieszczenie: radialne, styczne, w puszce lub na puszce.
Typ wyprowadzenia №5
Wyprowadzenie w formie żaroodpornego bloku ceramicznego na wsporniku typu U. Podłączenie przewodem niklowym.
Typ wyprowadzenia №6
Blok ceramiczny do mocowania przewodów, zamknięty w metalowej osłonie. Wyprowadzenie wykonane za pomocą elastycznych przewodów żaroodpornych w oplocie metalowym, odpornych na temperaturę do 600°C.
Typ wyprowadzenia №8
Dwustykowe żaroodporne złącze zasilające WG-2 / RPS. Możliwe rozmieszczenie: promieniowe, osiowe lub styczne.
Typ wyprowadzenia №9
Trzystykowe żaroodporne złącze zasilające WG-3. Możliwe rozmieszczenie wyprowadzenia: promieniowe, osiowe lub styczne.
Typ wyprowadzenia №11
Wyprowadzenie prądowe w formie bloku ceramicznego na wsporniku odsuniętym od obudowy grzałki. Podłączenie przewodem niklowym.
Ceramiczna grzałka opaskowa jest grzałką kontaktową, dlatego dla jej prawidłowej pracy należy zapewnić równomierne przyleganie do ogrzewanej powierzchni. Grzałka powinna być zamontowana z odpowiednią siłą docisku, bez luzów i bez punktowego przeciążenia obudowy. Przed montażem i uruchomieniem należy zapoznać się z instrukcją obsługi elektrycznych grzałek opaskowych.
Konstrukcja grzałki nie pozwala na całkowite dopasowanie powierzchni, jednak musi być zapewniana odpowiednią siłę zaciskania.
Metalowa obudowa zapewnia ochronę przed uszkodzeniami mechanicznymi tylko tylnej strony grzałki, natomiast końcówki pozostają niezabezpieczone. W związku z tym grzałka jest nieszczelna i nie może pracować zarówno w środowisku wilgotnym, jak i zakurzonym. Przy niewielkim dostaniu się wilgoci, przewodzącego kurzu lub plastiku do szczeliny między izolatorami grzałka może zaznać awarii.
