Kwarcowe promienniki podczerwieni QP-1/3 to kompaktowe rurowe emitery podczerwieni umieszczone w reflektorze ze stali nierdzewnej. Dzięki niewielkim wymiarom sprawdzają się tam, gdzie potrzebne jest szybkie, miejscowe i precyzyjnie skierowane nagrzewanie ograniczonej powierzchni.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Moce, wymiary, reflektory i opcje podłączenia.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
Kwarcowe promienniki podczerwieni QP-1/3 przeznaczone są do bezpośredniego nagrzewania materiałów, powierzchni oraz elementów technologicznych w urządzeniach przemysłowych. Konstrukcja promiennika oparta jest na rurkach ze szkła kwarcowego ze spiralą oporową umieszczoną wewnątrz emitera.
Emitery kwarcowe pracują w zakresie fal średnich i podczas pracy emitują widoczne światło. Ich ważną zaletą jest krótki czas nagrzewania, co pozwala szybko osiągnąć wymaganą temperaturę procesu i ograniczyć straty energii przy pracy cyklicznej.

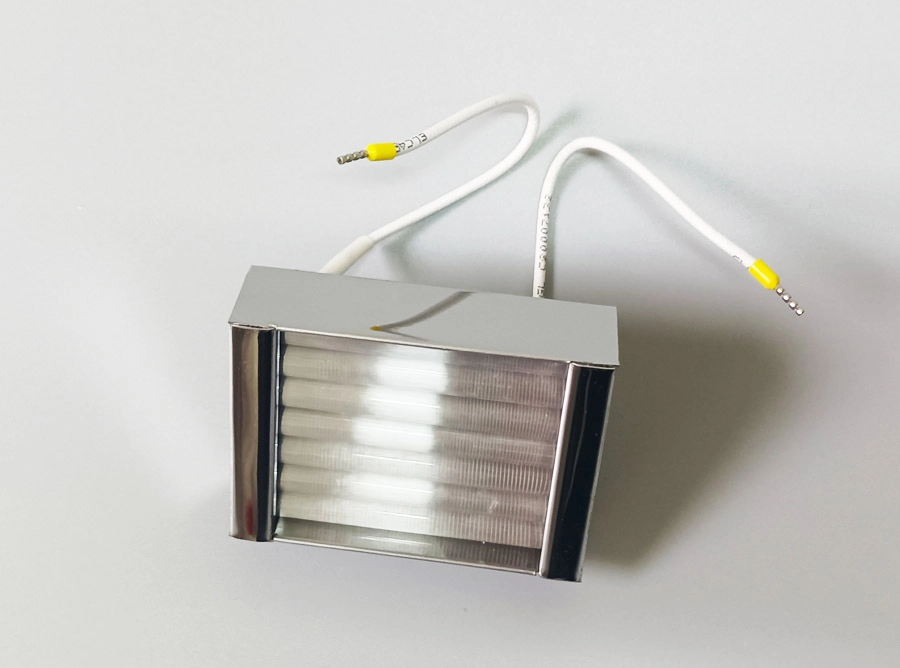

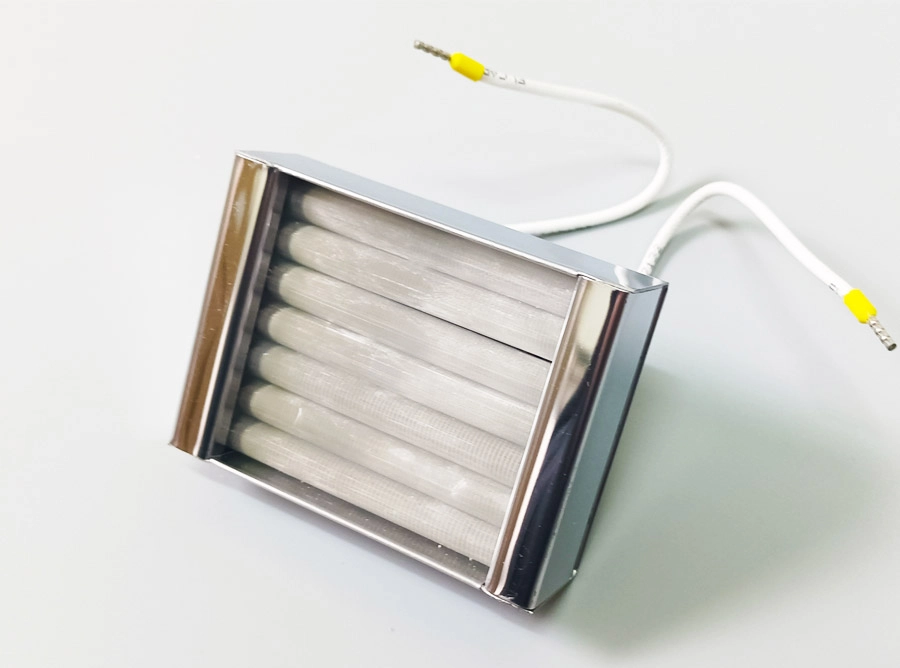

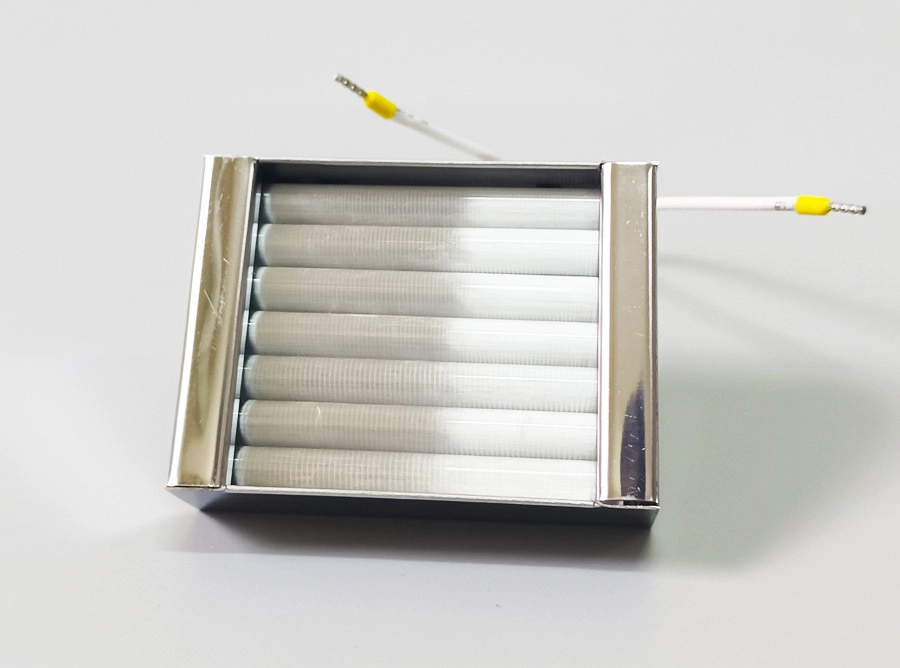

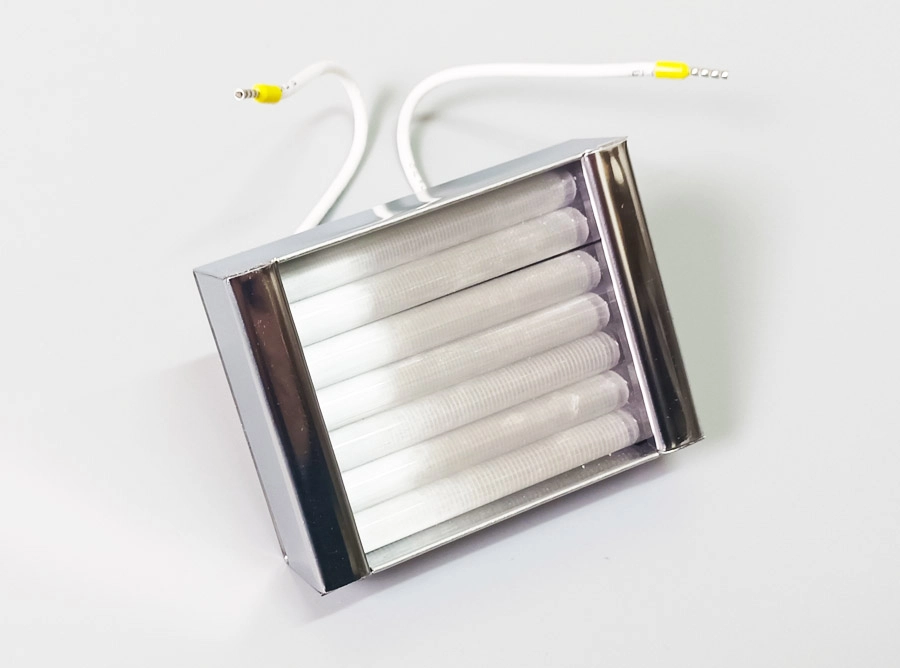

Promiennik QP-1/3 umieszczony jest w reflektorze wykonanym z lustrzanej blachy nierdzewnej. Reflektor kieruje promieniowanie w stronę ogrzewanej powierzchni i pomaga wykorzystać energię cieplną bardziej efektywnie. Kompaktowa konstrukcja pozwala stosować promiennik tam, gdzie potrzebne jest nagrzewanie mniejszych lub precyzyjnie wybranych obszarów.
Promienniki kwarcowe QP-1/3 mogą być stosowane w procesach technologicznych wymagających szybkiego, punktowego i bezkontaktowego nagrzewania. Sprawdzają się m.in. w suszarkach, tunelach grzewczych, urządzeniach do obróbki tworzyw, liniach technologicznych oraz stanowiskach, gdzie potrzebna jest kontrola temperatury na ograniczonej powierzchni.
Standardowe napięcie zasilania wynosi 220 V, a zakres promieniowania podczerwonego wynosi 1,0–10,0 µm. Maksymalna moc grzałki QP-1/3 wynosi 600 W.
Na zamówienie promiennik QP-1/3 może być wykonany z termoparą typu K (NiCr-NiAl), umożliwiającą pomiar temperatury powierzchni emitera kwarcowego. Standardowe podłączenie odbywa się za pomocą przewodu izolowanego ceramicznymi koralikami o długości 150 mm, zakończonego końcówką kablową typu „pierścień”.

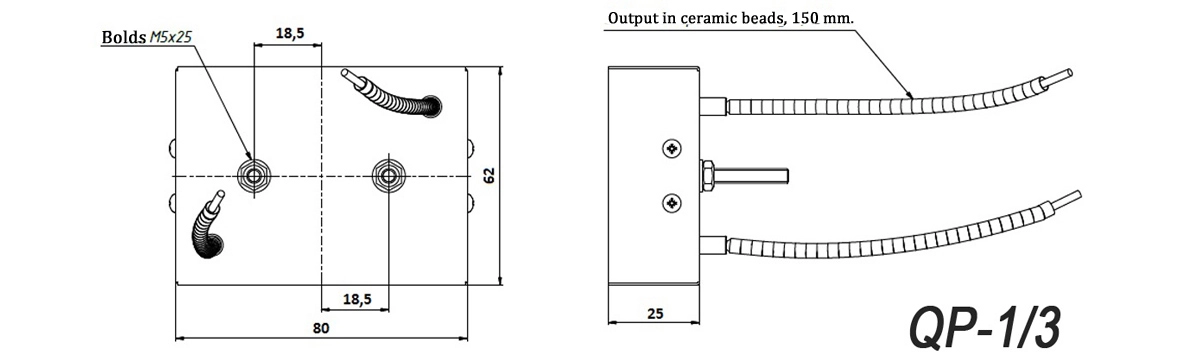

| Typ | QP-1/3 |
|---|---|
| Wymiary | 80 × 62 mm |
| Napięcie zasilania | 220 V |
| Długość fal | 1,0–10,0 µm |
| Wyprowadzenie | przewody żaroodporne w izolacji z kulek steatytowych |
| Moc nagrzewania | 100, 150, 200, 250, 300, 400, 500, 600 W |
| Maksymalna moc grzałki | 600 W |
Podłączenie elektryczne kwarcowych promienników podczerwieni serii QP wykonywane jest najczęściej za pomocą przewodu izolowanego ceramicznymi koralikami. Standardowa długość przewodu wynosi 150 mm. W zestawie znajduje się końcówka kablowa typu „pierścień”.
Kwarcowy promiennik podczerwieni QP-1/3 należy montować w sposób zapewniający stabilne położenie elementu oraz prawidłowe skierowanie reflektora w stronę nagrzewanej powierzchni. Reflektor z lustrzanej blachy nierdzewnej kieruje promieniowanie na wybrany obszar, dlatego ważne jest odpowiednie ustawienie promiennika względem materiału. Podczas montażu należy chronić rurki ze szkła kwarcowego przed uderzeniami, zabrudzeniem i naprężeniami mechanicznymi. Promiennik powinien być zamontowany tak, aby przewody podłączeniowe nie były narażone na nadmierne nagrzewanie ani uszkodzenie. Podłączenie promienników serii QP odbywa się za pomocą przewodu izolowanego ceramicznymi koralikami. Standardowa długość przewodu wynosi 150 mm, a w zestawie stosowana jest końcówka kablowa typu „pierścień”.
