Grzałki pierścieniowe metalowe są rodzaję grzełek taśmowych ze stali nierdzewnej, stosowanych w urządzeniach przemysłowych do ogrzewania powierzchni cylindrycznych. Metalowe pierścieniowe (kołnierzowe) grzałki często stosuje się do podgrzewania dyszy wytłaczarki.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Szeroki wybór materiałów i konfiguracji.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
Metalowe grzałki opaskowe mikanitowe są rodzajem grzałek opaskowych ze stali nierdzewnej, stosowanych w urządzeniach przemysłowych do podgrzewania powierzchni cylindrycznych. Najczęściej jako grzałki do wtryskarek. Do podgrzewania dyszy wytłaczarki często stosuje się metalowe grzałki pierścieniowe (kołnierzowe).
Temperatura pracy grzałki: 350°C.
Maksymalna moc elektryczna: 4 W/cm².

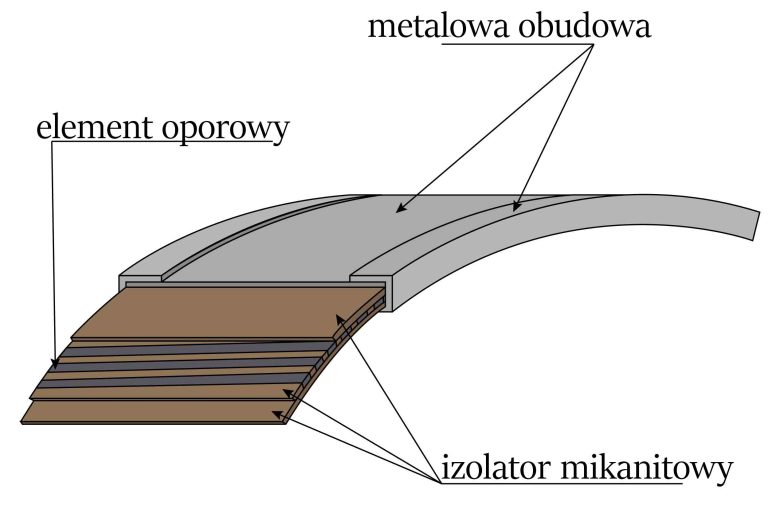

Metalowe grzałki opaskowe są jednym z rodzajów grzejników pierścieniowych, które są stosowane do podgrzewania cylindrów wytłaczarek i wtryskarek, form do wtrysku, form do odlewania, granulatorów i innych urządzeń przemysłowych. Elementem grzejnym jest taśma oporowa zaizolowana warstwą żaroodpornego mikanitu. Korpus grzałki wykonany jest z blachy nierdzewnej.
Dodatkowe opcje produkcyjne:
| Minimalna średnica wewnętrzna | 25 mm |
|---|---|
| Maksymalna średnica wewnętrzna | 380 mm |
| Minimalna szerokość | 20 mm |
| Maksymalna szerokość | 300 mm |
| Grubość | 3–4 mm |
| Maksymalna moc elektryczna | 4 W/cm² wewnętrznej powierzchni grzałki |
| Napięcie zasilania | 12, 24, 48, 110, 220/230, 400 V — inne na zamówienie |
| Temperatura pracy grzałki | 350°C |
| Maksymalna krótkoterminowa temperatura grzałki | 400°C |
1. Przewode żaroodporne bezpośrednio z grzałki
Przewody żaroodporne są przystosowane do obciążenia temperaturą 250°С—600°С.

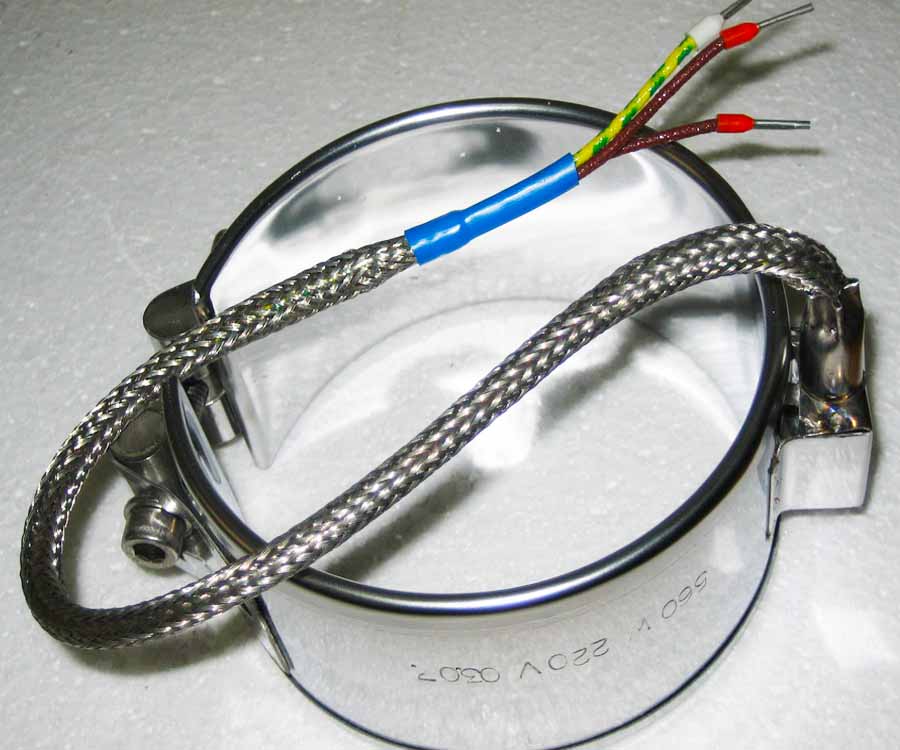

2. Przewody w oplocie ze wzmocnieniem
Żaroodporne przewody, zamknięty w metalowym oplocie ochronnym, wytrzymuje obciążenie temperaturowe od 250°C do 600°C.
3. Wyprowadzenie zabezpieczone sprężyną
Drut niklowy do podłączenia grzałki. Niezawodnie przewodzi prąd w temperaturze 250°C—600°C.
4. Śruby
Wyprowadzenie zasiłania grzałek na śruby M5 są bardzo popularne w różnych urządzeniach.
5. Kostka ceramiczna żaroodporna
Żaroodporny blok ceramiczny zaciskowy jest doskonałym złącznikem kablowym, dlatego jest często używany przy podłączaniu grzałek.
6. Kostka zaciskowa w pudełku
Blok zaciskowy ceramiczny do podłączenia przewodu jest chroniony metalową obudową.

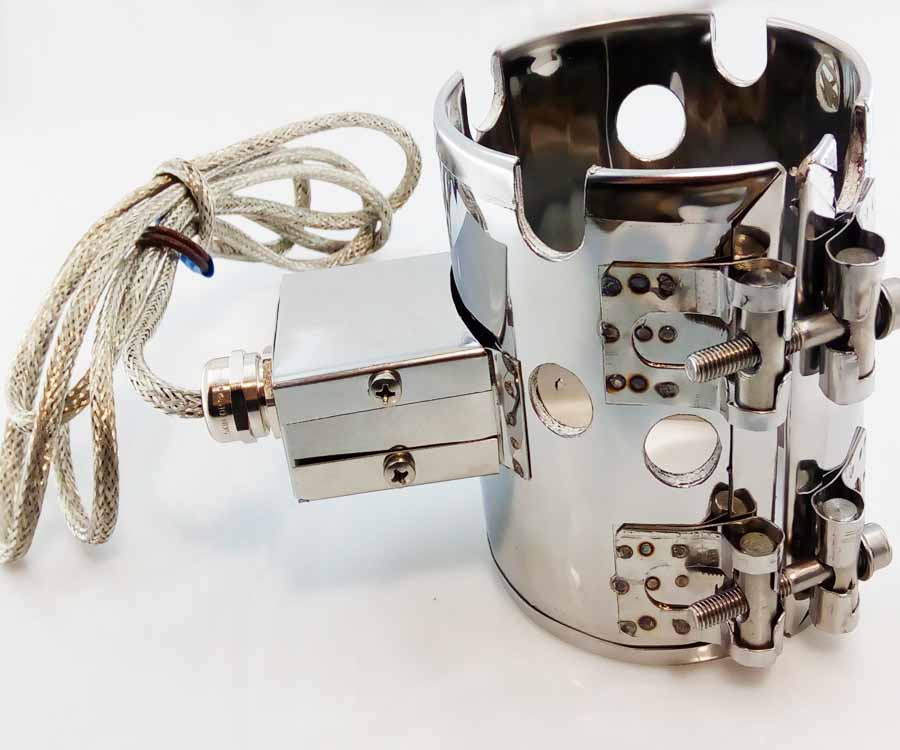

7. Wyprowadzenie w pudełku metalowym
Zamknięte metalowe pudełko z przewodem.
8. Wyprowadzenie dwupinowe WG-2
Wyjście prądowe sieciowe dwupinowe złącze żaroodporne WG-2 (gniazdo żelazkowe).
9. Wyprowadzenie trójpinowe WG-3
Trójpinowe żaroodporne gniazdo WG-3.
11. Kostka ceramiczna na nóżce metalowej
Blok ceramiczny umieszony na odległość na nużce metałowej.
10. Tuleja hermetyczna
Wyprowadzenie kablowe za pomocą kabla w ochronnej osłonie . Ma wysoką odporność termiczną.
Należy pamiętać, że metalowa grzałka opaskowa jest grzałką elektryczną typu kontaktowego, dlatego dla długiej i wydajnej pracy grzałki konieczne jest zapewnienie ścisłego kontaktu części grzejnej grzałki z ogrzewaną powierzchnią. Można to osiągnąć za pomocą pasty montażowej. Przed montażem i obsługą zaleca się zapoznać się z instrukcją obsługi elektrycznych grzałek opaskowych. Aby zwiększyć przewodność cieplną i uniknąć problemów z działaniem, należy zapewnić równomierny kontakt elementu grzejnego z ogrzewaną powierzchnią za pomocą pasty wysokotemperaturowej Gripcott NF, która wyeliminuje drobne nierówności i wypełni puste przestrzenie.
