Bloki elementów grzałek przeznaczone są do ogrzewania dużych objętości cieczy, gazów oraz innych mediów technologicznych. Konstrukcja z kilku połączonych elementów rurowych pozwala uzyskać dużą moc grzewczą przy ograniczonej liczbie punktów montażowych.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Moce, materiały, konfiguracje i mocowania.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
Bloki elementów grzałek to rozwiązanie przeznaczone do ogrzewania dużych zbiorników, instalacji technologicznych oraz układów, w których wymagane jest uzyskanie odpowiedniej mocy grzewczej przy niewielkiej liczbie miejsc montażu. Znajdują zastosowanie zarówno przy ogrzewaniu cieczy, jak i gazów oraz innych mediów technologicznych.

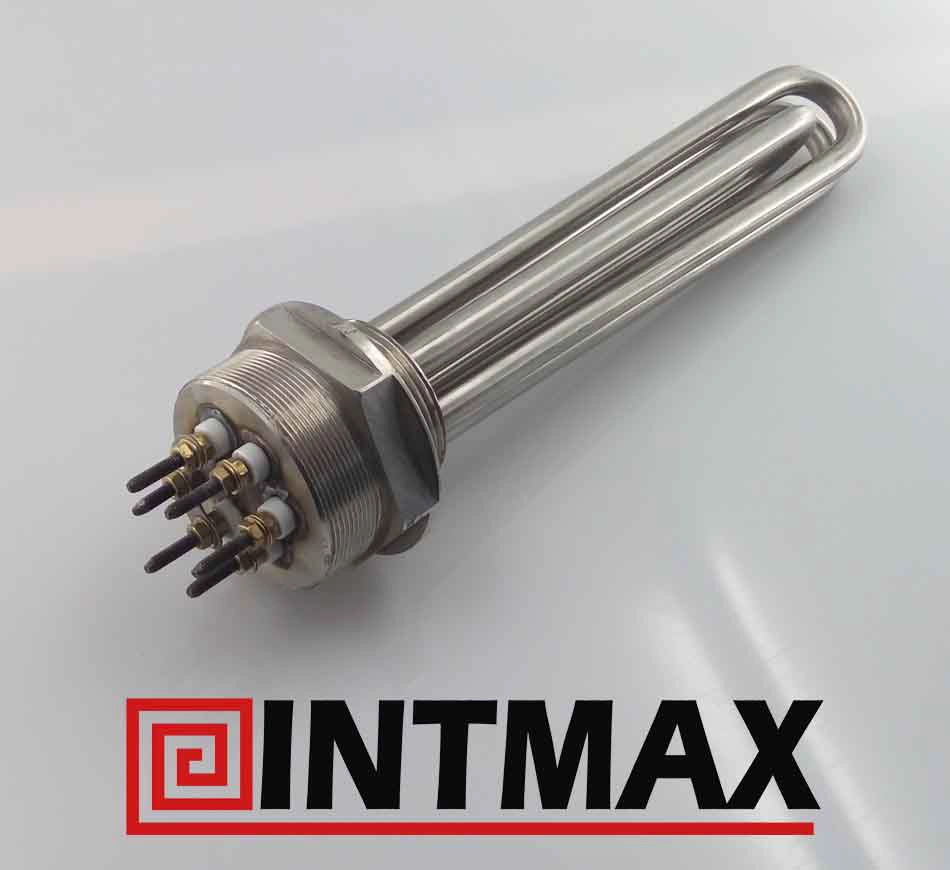

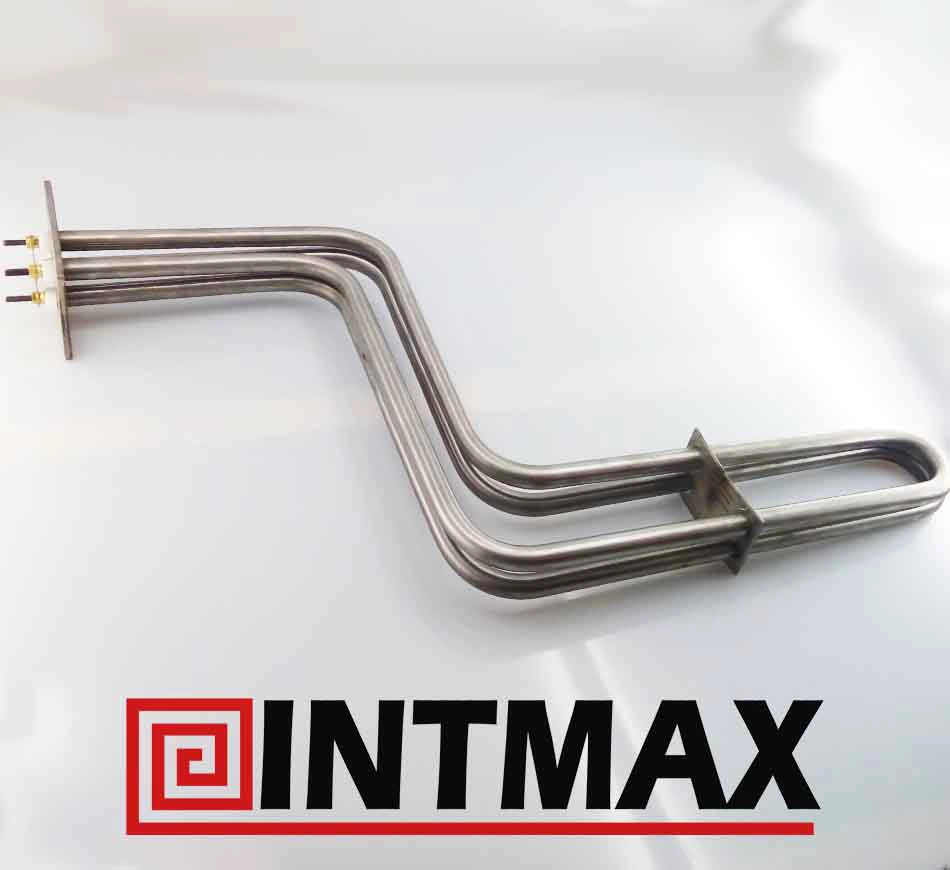

Konstrukcja bloku składa się z kilku rurowych elementów grzejnych o dobranej średnicy. W zależności od wykonania blok może zawierać od jednego do trzech elementów grzejnych, które są łączone poprzez lutowanie lub spawanie. Gotowe elementy są następnie montowane razem i podłączane w skrzynce zaciskowej.
Bloki grzałek stosowane są m.in. do podgrzewania wody, olejów, olejów technicznych, bitumu, pary, powietrza, gazów, kwasów, zasad oraz innych mediów technologicznych. Mogą być wykorzystywane zarówno w zbiornikach, kotłach i podgrzewaczach, jak również w instalacjach przepływowych.
Jedną z zalet konstrukcji blokowej jest możliwość zastosowania jej w dużych zbiornikach, gdzie zastosowanie wielu pojedynczych elementów wymagałoby większej liczby punktów mocowania. W zależności od konstrukcji urządzenia grzałki mogą być również stosowane w instalacjach pracujących pod podwyższonym ciśnieniem.
Elementy grzejne wykonuje się ze stali nierdzewnej, stali węglowej lub miedzi. Dobór materiału zależy od rodzaju podgrzewanego medium, temperatury oraz warunków pracy. Konstrukcja, moc, napięcie, sposób montażu oraz rodzaj wyprowadzenia są dobierane indywidualnie do urządzenia.
INTMAX wykonuje bloki elementów grzałek na zamówienie. W zależności od wymagań technicznych możliwe jest również zastosowanie czujnika do kontroli temperatury oraz odpowiedniego rodzaju wyprowadzenia elektrycznego.
| Średnica przewodu TENS | 8–16 mm |
|---|---|
| Napięcie zasilania | 12, 24, 36, 42, 48, 60, 127, 220, 380 V |
| Materiał produkcyjny TENS | stal nierdzewna, stal węglowa |
| Moc właściwa | do 15 W/cm² |
| Podgrzewane medium | powietrze, gazy, mieszaniny gazów, ciecze |
| Forma wykonania | na zamówienie |
Blok elementów grzałek należy zamontować w sposób zapewniający właściwy kontakt powierzchni grzejnych z podgrzewanym medium oraz bezpieczne odprowadzanie ciepła. Sposób montażu powinien być dopasowany do konstrukcji zbiornika, kotła lub instalacji technologicznej. Przy montażu należy uwzględnić rodzaj medium, jego temperaturę, ciśnienie oraz warunki przepływu. W przypadku ogrzewania cieczy lub mediów przepływających należy zapewnić odpowiedni kontakt medium z powierzchnią grzejną, aby ograniczyć ryzyko przegrzania elementów. Podczas instalacji należy również uwzględnić rozszerzalność cieplną elementów oraz zapewnić bezpieczne zamocowanie całego bloku. Wyprowadzenia elektryczne powinny być zabezpieczone przed wilgocią, uszkodzeniami mechanicznymi oraz nadmiernym nagrzewaniem. W przypadku instalacji pracujących pod ciśnieniem konstrukcja bloku, sposób mocowania oraz zastosowane materiały powinny być dobrane odpowiednio do parametrów technologicznych urządzenia.
