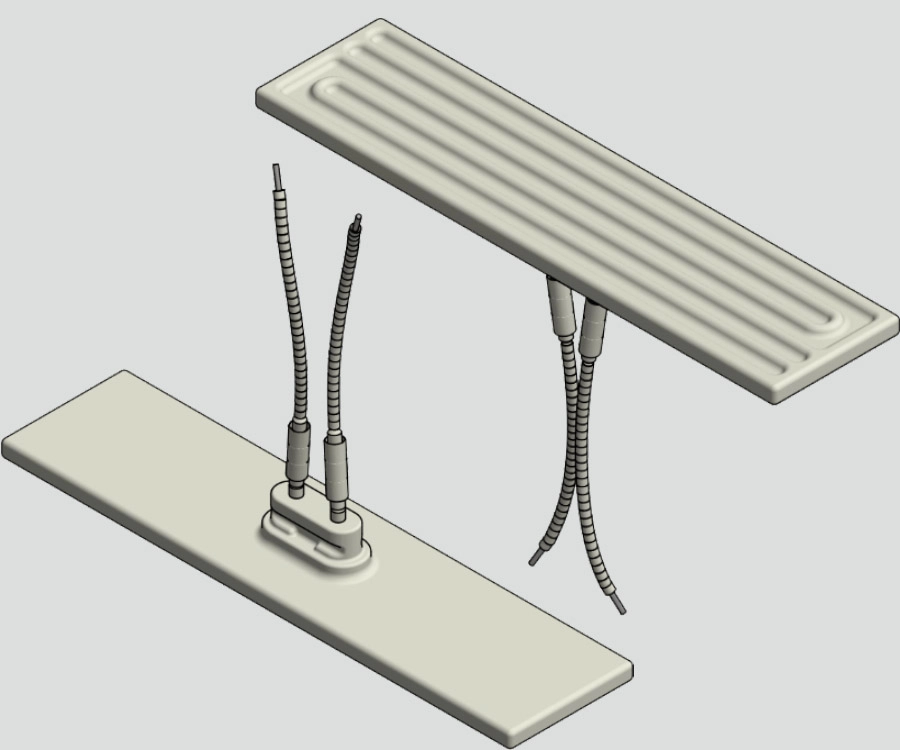

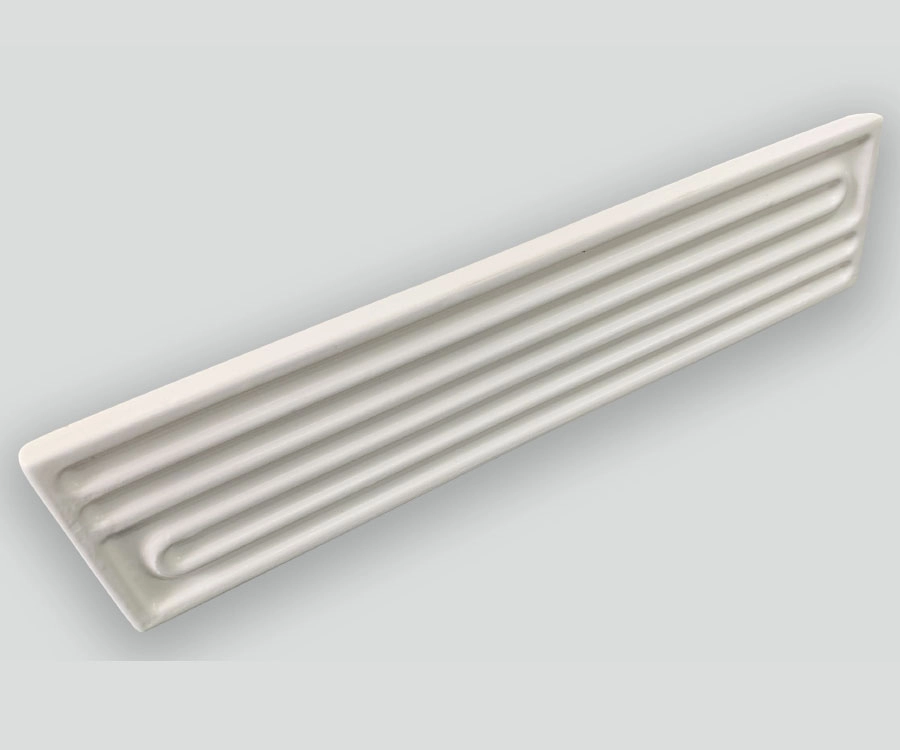

Płaskie ceramiczne promienniki podczerwieni ECP przeznaczone są do bezpośredniego nagrzewania materiałów i powierzchni za pomocą promieniowania podczerwonego. Płaska powierzchnia promieniująca kieruje ciepło prostopadle do powierzchni grzejnika, dlatego elementy te sprawdzają się tam, gdzie potrzebne jest skoncentrowane i równomierne pole grzewcze.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Kilka wariantów wymiarów, mocy i temperatury pracy.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.

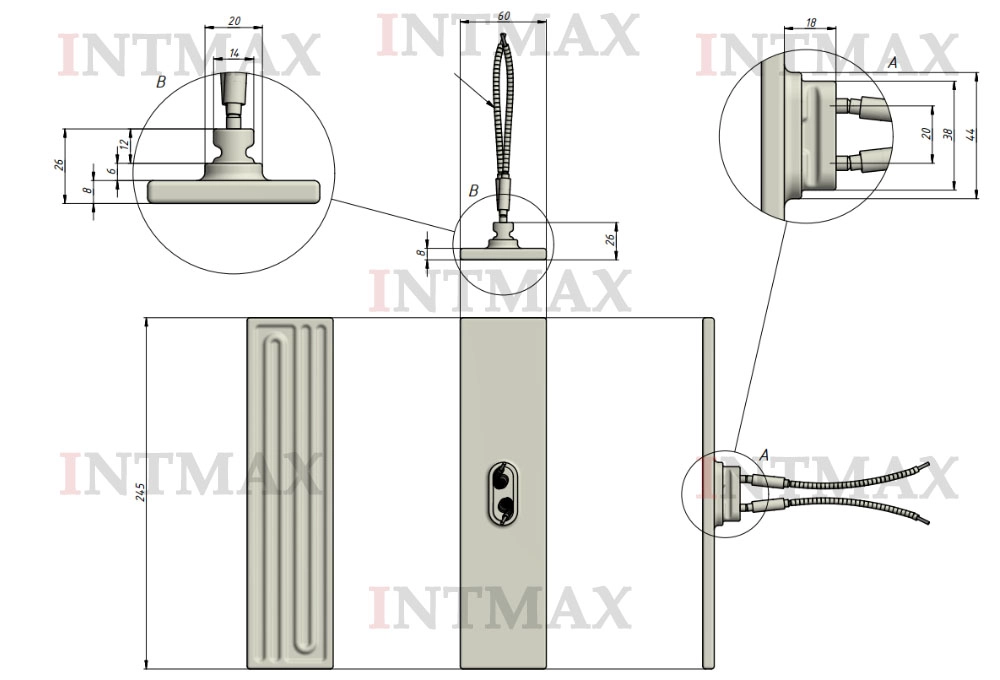

| Długość | 245 mm |
|---|---|
| Szerokość | 60 mm |
| Napięcie | 220 V |
| Maksymalna temperatura | 700°C |
| Zakres fal podczerwonych | 1,0–10,0 µm |
| Maksymalna moc | 1000 W |
| Moc | 150 W | 250 W | 400 W | 500 W | 650 W | 1000 W |
|---|---|---|---|---|---|---|
| Średnia temperatura | 300°C | 410°C | 500°C | 550°C | 600°C | 700°C |
| Długość fali | 1,0–10,0 µm | |||||

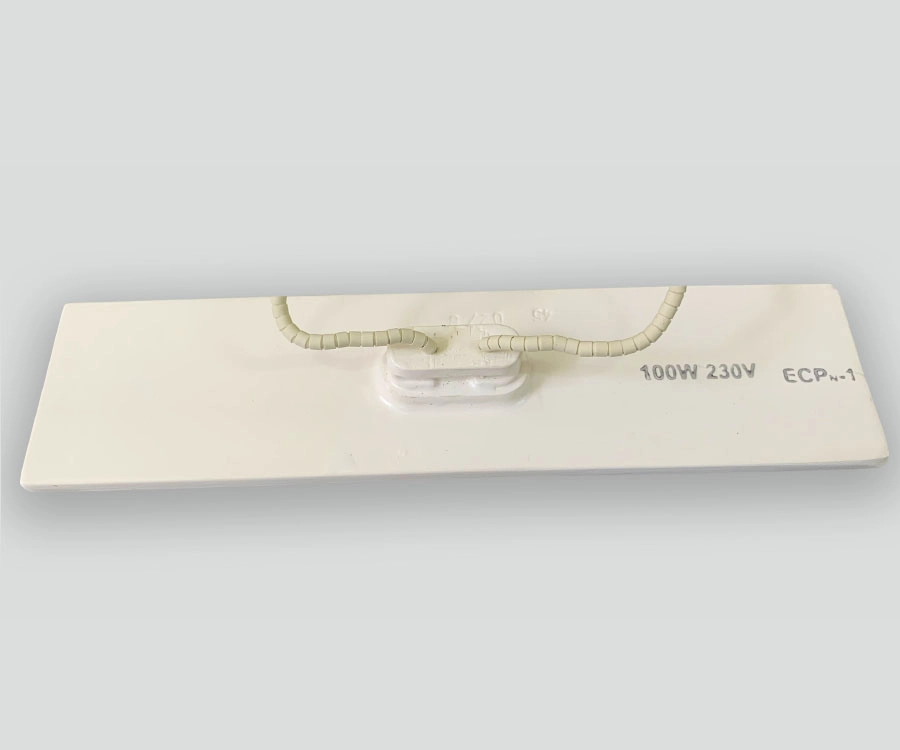

| Możliwe moce grzałek ceramicznych ECP-1 | 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 800, 850, 900, 950, 1000 W |
|---|
Ceramiczne promienniki podczerwieni ECP przeznaczone są do bezpośredniego nagrzewania materiałów, powierzchni oraz elementów technologicznych w urządzeniach przemysłowych. Dzięki płaskiej powierzchni promieniującej ciepło kierowane jest prostopadle do powierzchni grzejnika, co pozwala uzyskać skoncentrowane i równomierne pole grzewcze.

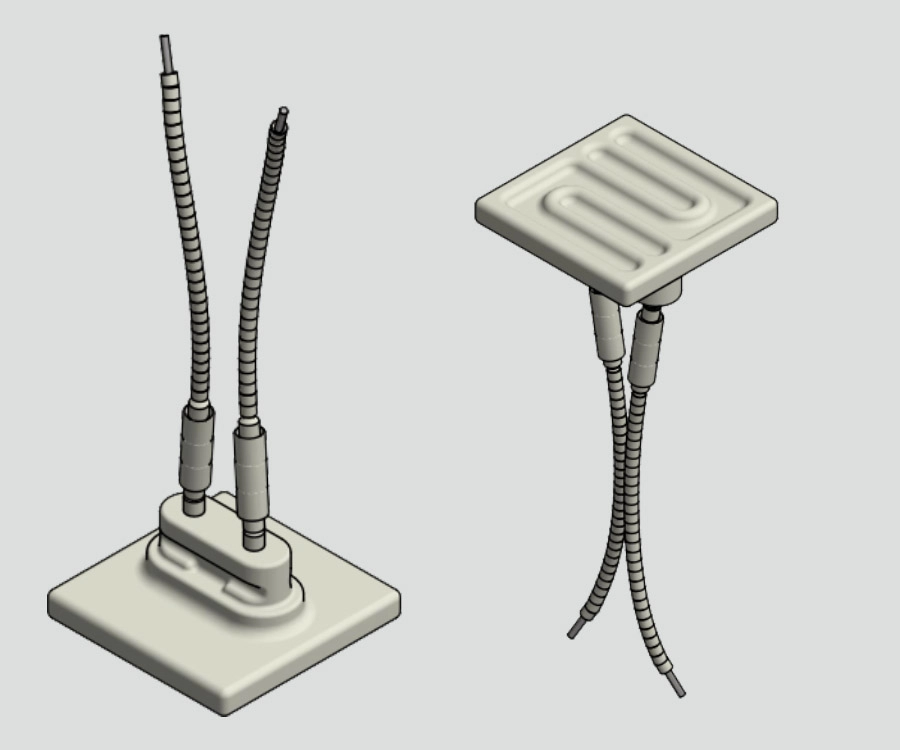

Promienniki ECP składają się z drutu oporowego RESCAL umieszczonego w ceramicznym materiale ogniotrwałym o wysokiej wytrzymałości mechanicznej. Zewnętrzna powierzchnia pokryta jest szkliwem ceramicznym, które zwiększa odporność elementu na wilgoć, szkodliwe opary oraz działanie wielu substancji chemicznych.

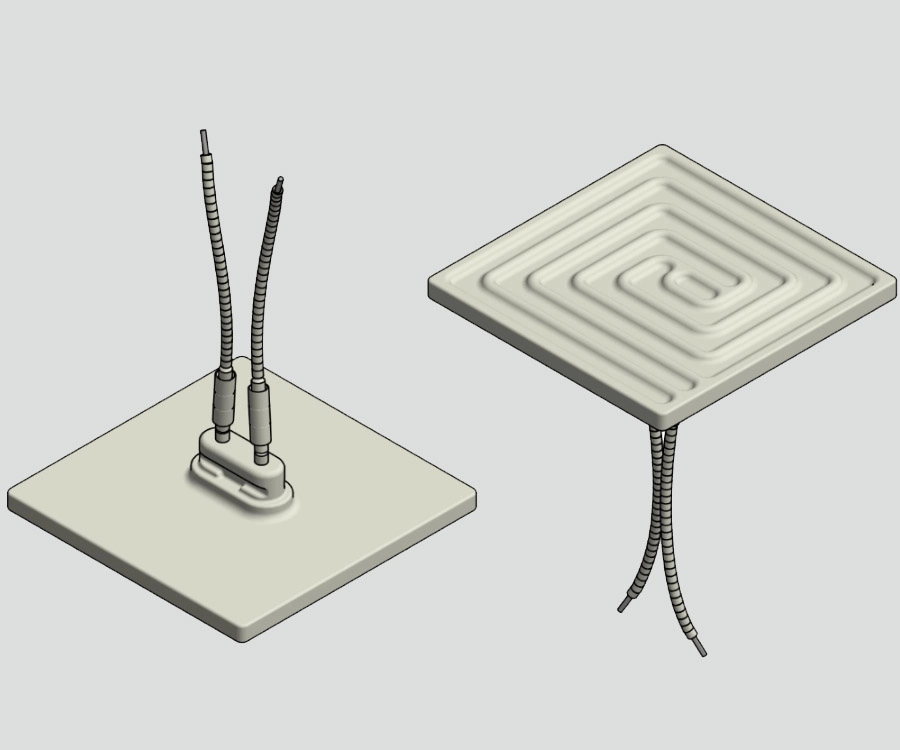

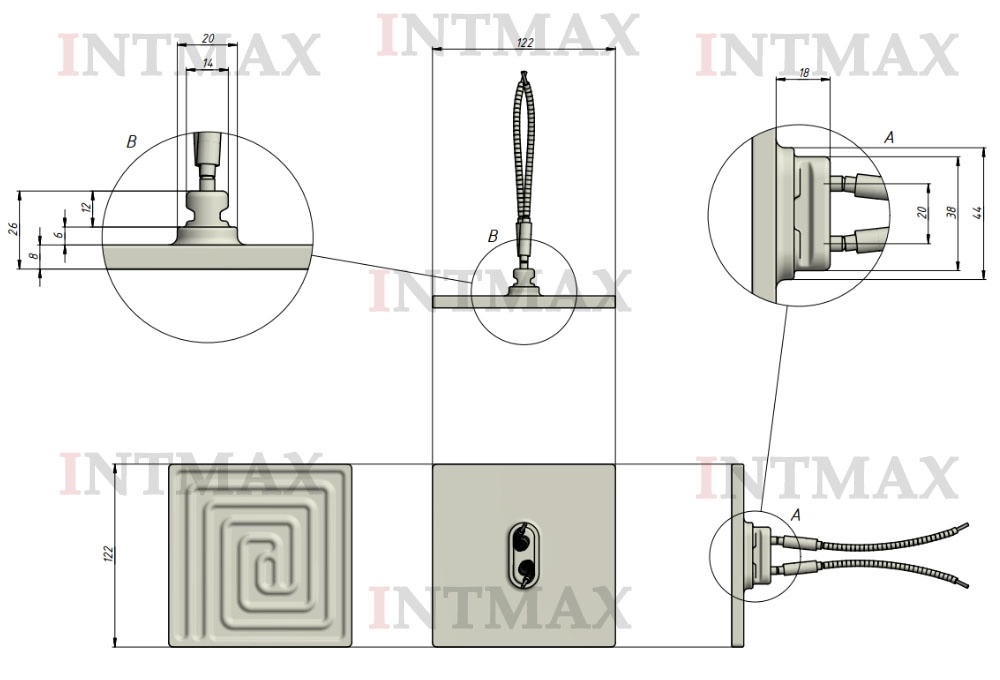

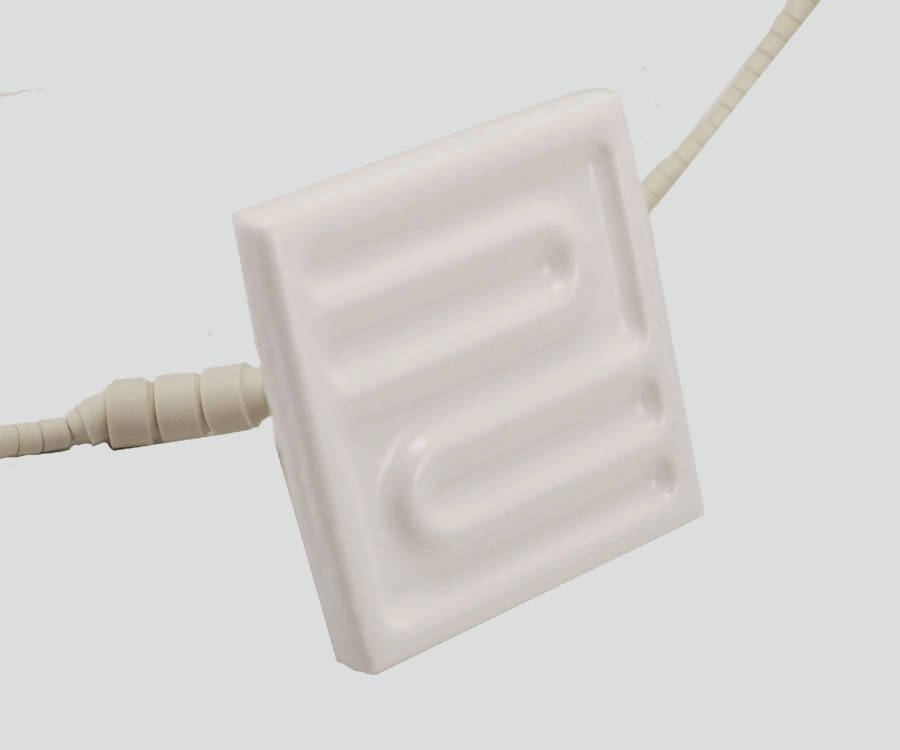

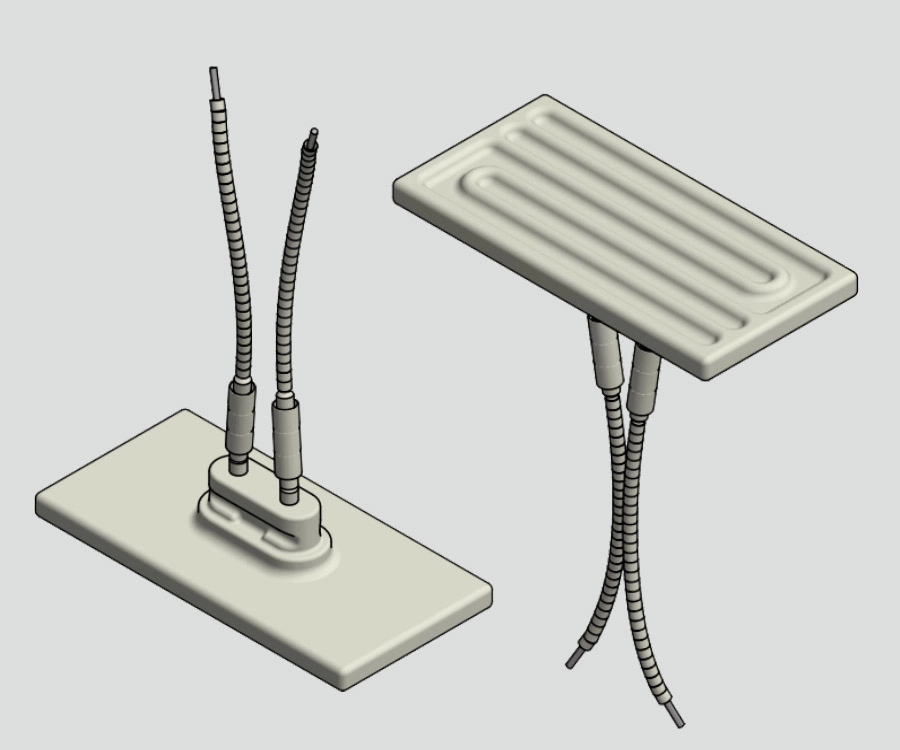

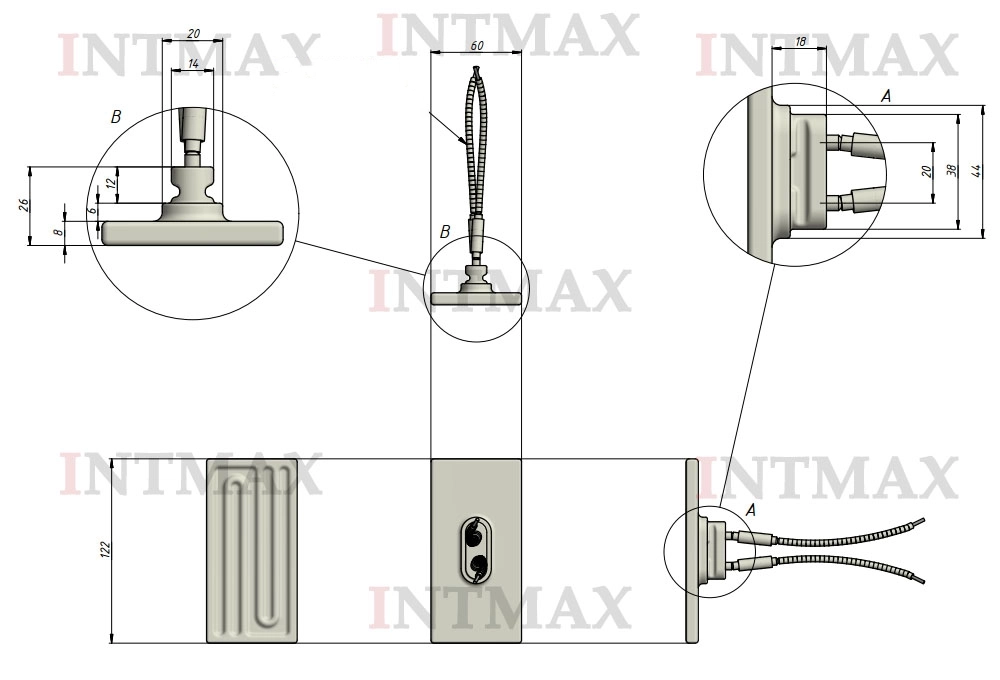

Seria ECP obejmuje kilka standardowych modeli: ECP-1, ECP-2, ECP-3 oraz ECP-4. Różnią się one wymiarami, mocą maksymalną oraz temperaturą pracy. W zależności od modelu promienniki mogą osiągać temperaturę do 620–700°C, a zakres promieniowania podczerwonego wynosi 1,0–10,0 µm.
Płaskie promienniki podczerwieni ECP stosowane są m.in. we wtryskarkach, stacjach lutowniczych na podczerwień, urządzeniach do nagrzewania powierzchni, suszarkach, liniach technologicznych oraz innych instalacjach wymagających precyzyjnego i bezkontaktowego przekazywania ciepła.
Dla prawidłowej pracy zalecana odległość powierzchni grzewczej promiennika od nagrzewanego materiału nie powinna przekraczać 50–70 mm. Aby uzyskać jednolite pole termiczne, odległość między promiennikami powinna być możliwie mała i nie powinna przekraczać 10 mm.

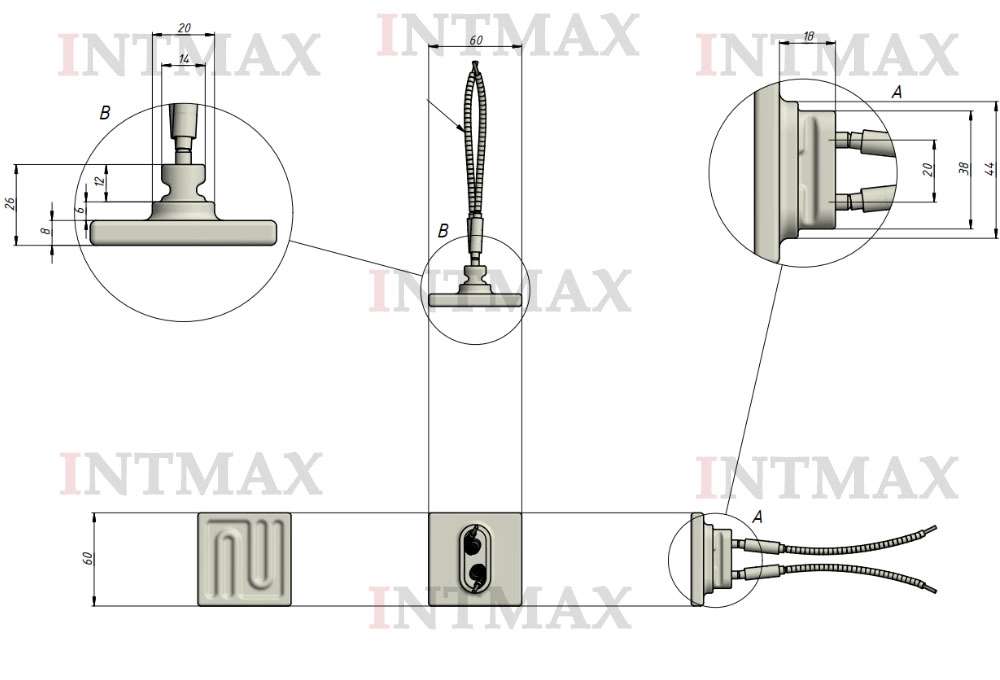

Podłączenie promienników ceramicznych odbywa się za pomocą przewodu izolowanego ceramicznymi koralikami. Standardowa długość przewodu wynosi 150 mm. Elementy serii ECP wyposażone są także w metalowe uchwyty montażowe, które ułatwiają instalację grzejnika w urządzeniu.
Ceramiczny promiennik podczerwieni ECP należy montować w sposób zapewniający stabilne położenie elementu oraz prawidłowy kierunek promieniowania. Płaska powierzchnia grzewcza kieruje promieniowanie prostopadle do powierzchni promiennika, dlatego ważne jest odpowiednie ustawienie grzejnika względem nagrzewanego materiału. Zalecana odległość powierzchni grzewczej od materiału nie powinna przekraczać 50–70 mm. Aby uzyskać możliwie jednolite pole termiczne, odległość między sąsiednimi promiennikami powinna być jak najmniejsza i nie powinna przekraczać 10 mm. Podczas montażu należy chronić przewody podłączeniowe przed uszkodzeniem mechanicznym i nadmiernym nagrzewaniem. Promienniki serii ECP wyposażone są w metalowe uchwyty montażowe ułatwiające instalację.
