Promienniki podczerwieni kwarcowe

Kwarcowe promienniki podczerwieni do szybkiego i bezkontaktowego ogrzewania w procesach przemysłowych. Krótki czas reakcji pozwala precyzyjnie sterować cyklami grzania oraz ograniczać zużycie energii w procesach często uruchamianych i zatrzymywanych. Oferujemy przemysłowe promienniki kwarcowe IR serii QP w różnych wymiarach i mocach – do termoformowania, suszenia, lutowania oraz innych procesów technologicznych.

Wybierz kwarcowy promiennik podczerwieni

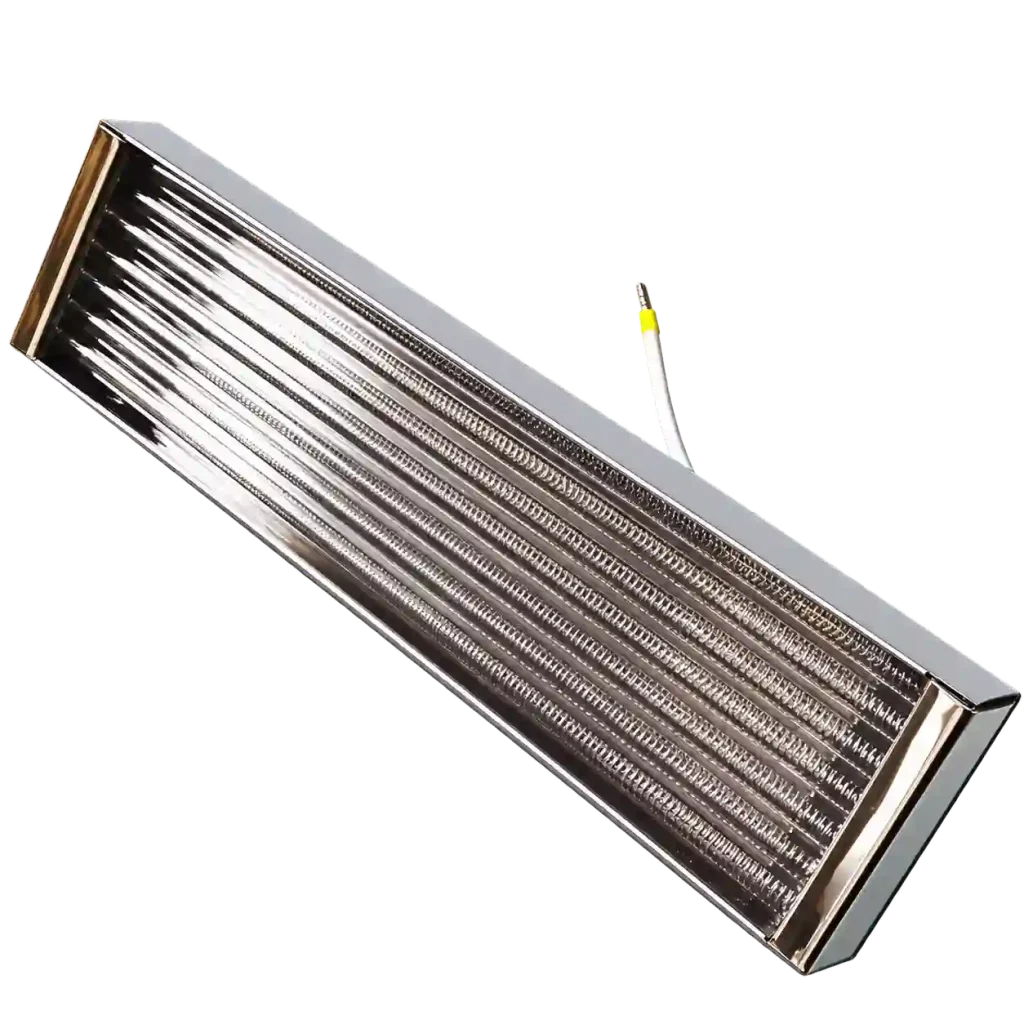

Kwarcowy promiennik QP-1

Pełnowymiarowy, podłużny promiennik kwarcowy do ogrzewania większej strefy roboczej. Kwarcowe rurki grzejne umieszczone są w reflektorze kierującym promieniowanie w stronę ogrzewanego materiału.

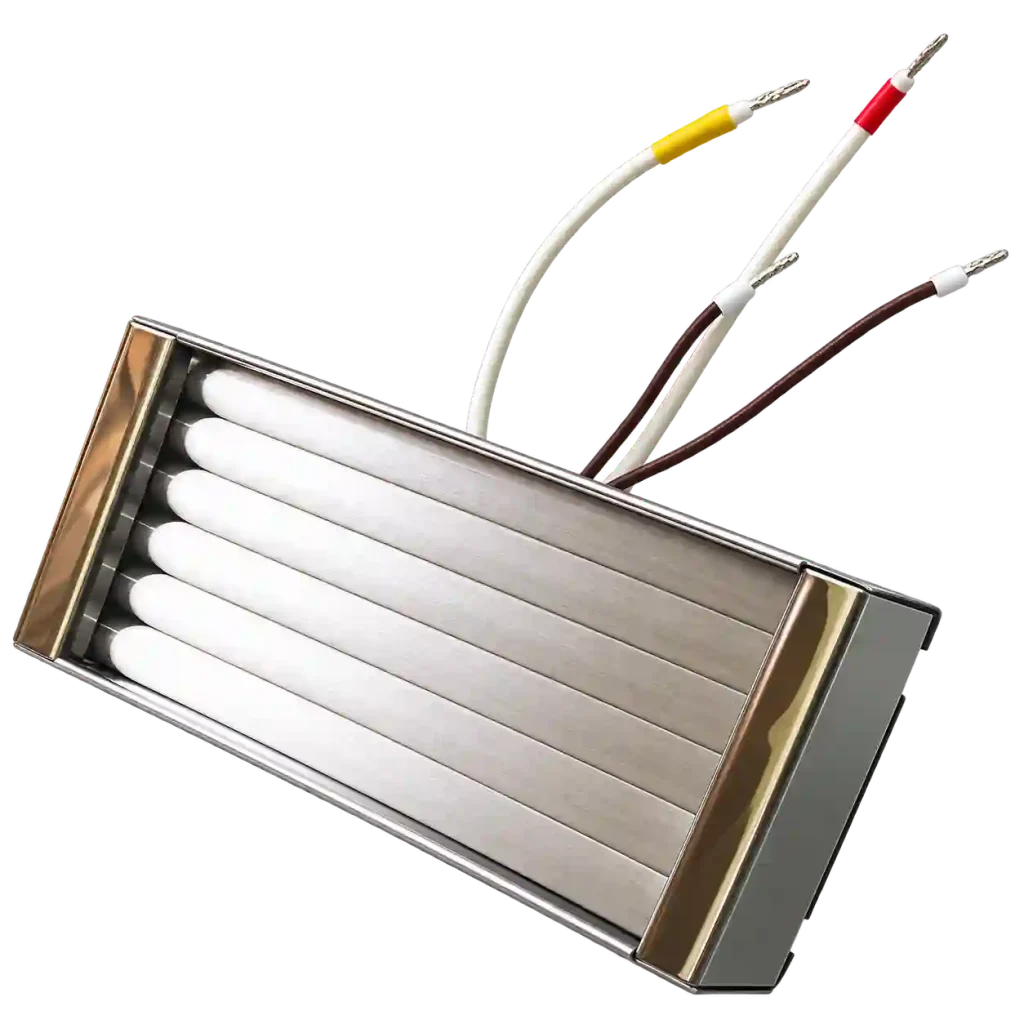

Kwarcowy promiennik QP-1/2

Kompaktowy wariant serii QP przeznaczony do mniejszych stref grzewczych oraz budowy wielosegmentowych układów ogrzewania.

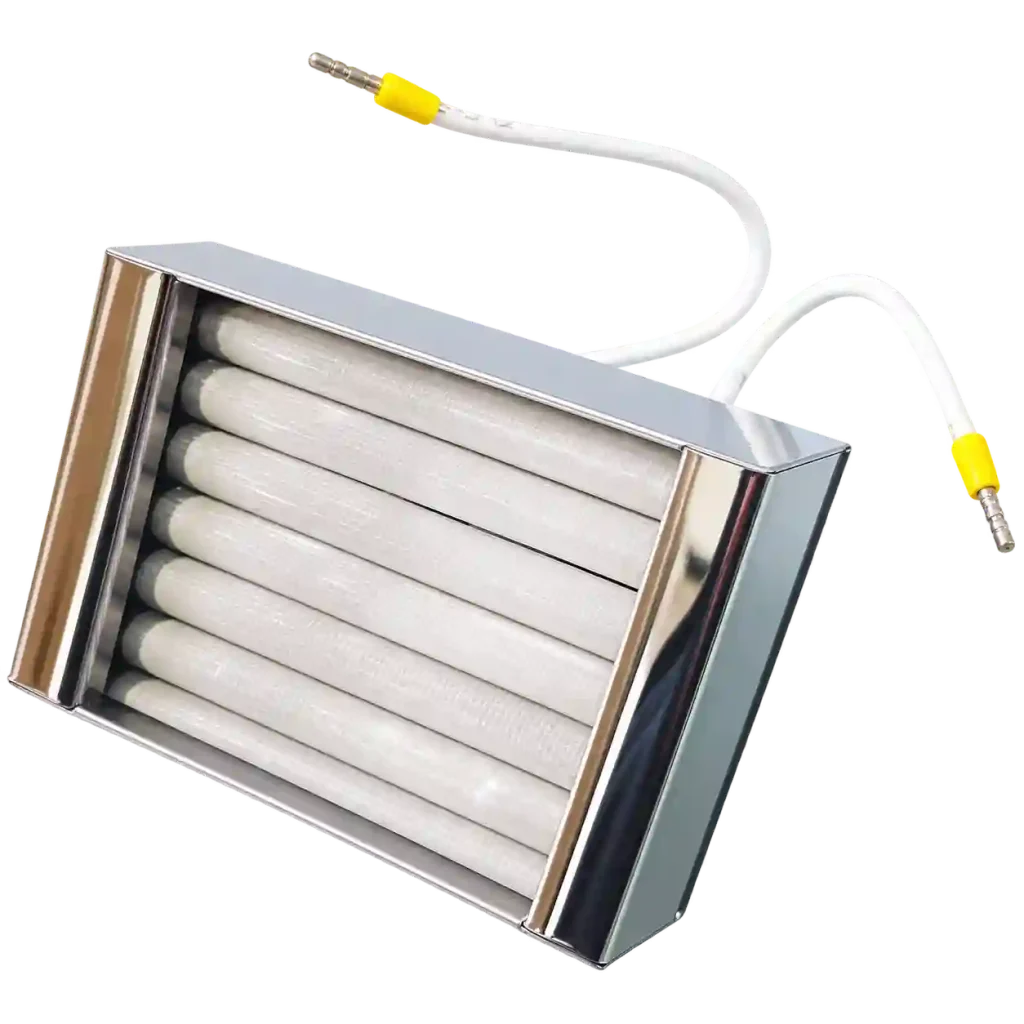

Kwarcowy promiennik QP-1/3

Najbardziej kompaktowy wariant podłużnej serii QP. Sprawdza się tam, gdzie wymagane jest miejscowe ogrzewanie niewielkiego obszaru lub precyzyjny podział powierzchni grzewczej na strefy.

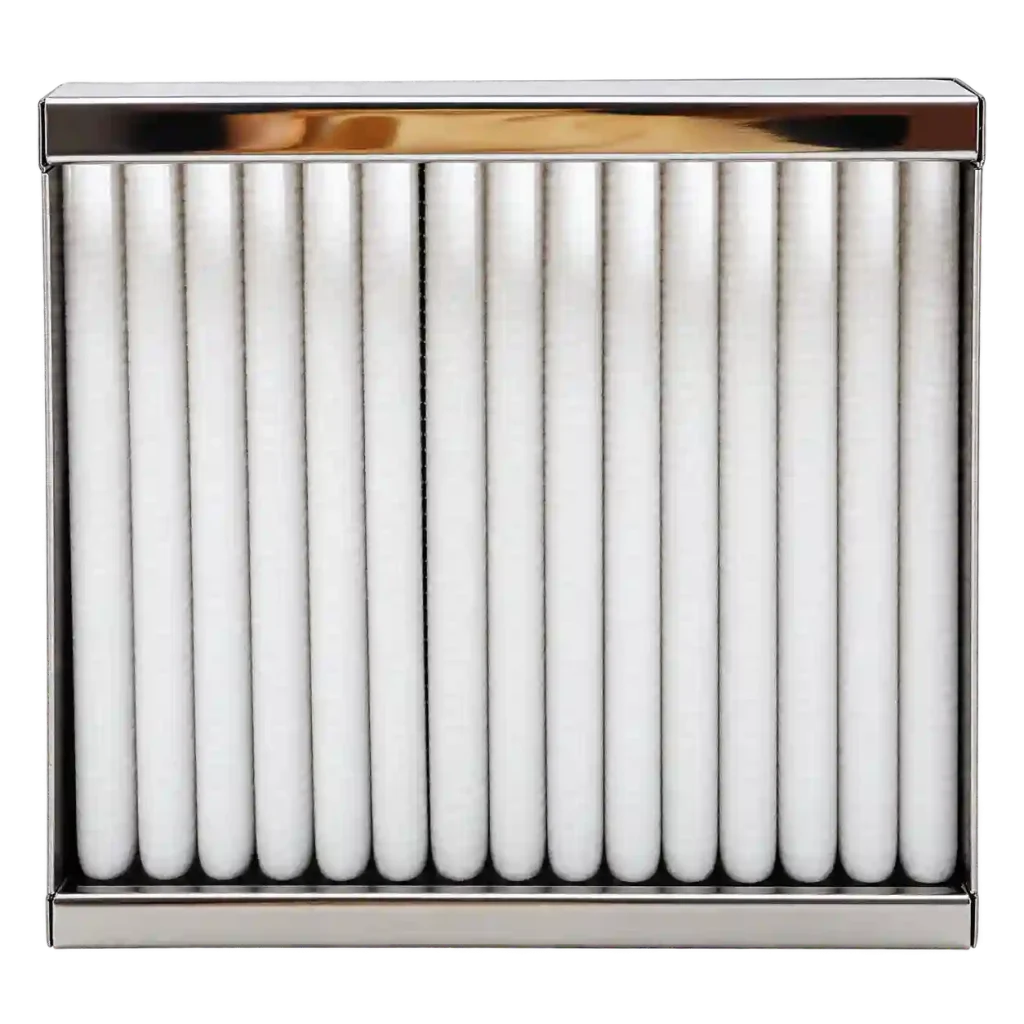

Kwarcowy promiennik QP-2

Promiennik o bardziej zbliżonej do kwadratu powierzchni roboczej, przeznaczony do ogrzewania szerszego obszaru.

Jaki promiennik kwarcowy wybrać?

Kompaktowa strefa

QP-1/3 / QP-1/2
do miejscowego ogrzewania i mniejszych powierzchni roboczych

Wydłużona strefa

QP-1
247 × 62 mm, do 1000 W – do podłużnych obszarów ogrzewania

Szersza powierzchnia

QP-2
123 × 125 mm, do 1000 W – do bardziej równomiernego ogrzewania szerszego obszaru

Zastosowanie kwarcowych promienników podczerwieni

Termoformowanie i tworzywa sztuczne

Szybkie ogrzewanie arkuszy i elementów z tworzyw sztucznych przed formowaniem próżniowym, termoformowaniem oraz innymi procesami obróbki cieplnej.

Suszenie i procesy technologiczne

Zastosowanie w suszarkach i tunelach podczerwieni, sitodruku, odparowywaniu wilgoci oraz procesach wymagających szybkiego dostarczenia energii cieplnej.

Lutowanie i ogrzewanie cykliczne

Promienniki kwarcowe sprawdzają się w stacjach lutowniczych IR oraz maszynach i liniach produkcyjnych pracujących w powtarzalnych lub często przerywanych cyklach grzewczych.

Masz parametry procesu?

Prześlij nam informacje o ogrzewanym materiale, powierzchni i warunkach pracy, a pomożemy dobrać odpowiedni model, moc oraz sposób sterowania promiennikiem.

Do wyceny przygotuj:

Kwarcowe promienniki podczerwieni – opis techniczny

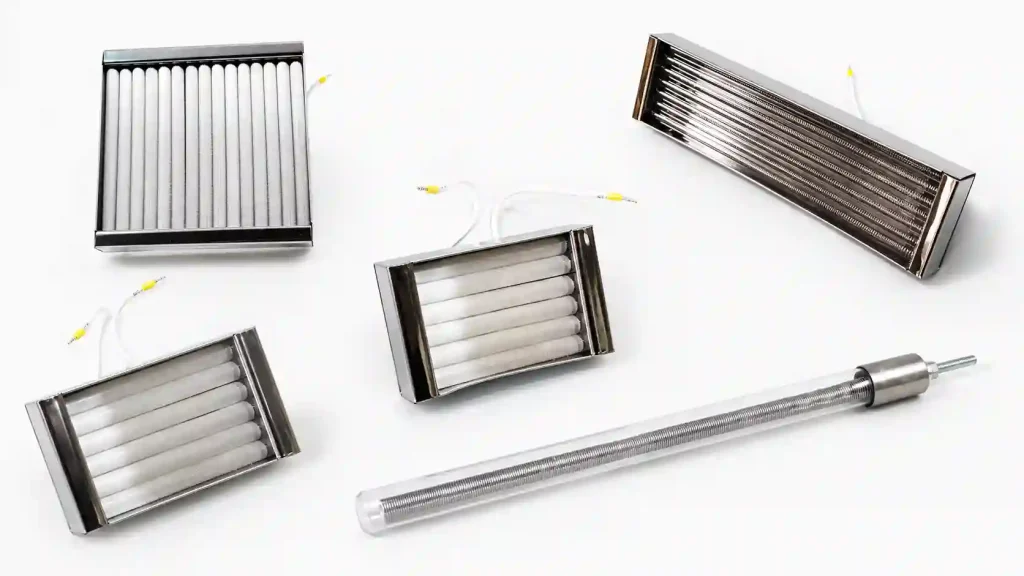

Kwarcowe promienniki podczerwieni serii QP wykorzystują rurki ze szkła kwarcowego, wewnątrz których znajduje się spiralny element oporowy. Rurki umieszczone są w metalowym reflektorze ze stali nierdzewnej, który ogranicza straty promieniowania od tylnej strony i kieruje energię w stronę ogrzewanego materiału.

Jedną z najważniejszych zalet promienników kwarcowych jest szybka reakcja cieplna – około 30 sekund. Dzięki niewielkiej bezwładności mogą być szybko włączane i wyłączane, dlatego dobrze sprawdzają się w procesach cyklicznych, w których nie ma potrzeby stałego utrzymywania elementu grzejnego w wysokiej temperaturze.

Seria QP obejmuje promienniki o różnych wymiarach i mocach, co pozwala tworzyć większe powierzchnie grzewcze z kilku niezależnie sterowanych segmentów. Takie rozwiązanie umożliwia dokładniejsze dopasowanie stref ogrzewania do kształtu i wymiarów obrabianego materiału.

Standardowe wyprowadzenie elektryczne wykonywane jest za pomocą przewodów żaroodpornych zabezpieczonych izolacją ze steatytowych elementów ceramicznych. W dotychczasowych wykonaniach standardowa długość przewodu wynosiła 150 mm, a zakończenie mogło być wyposażone w końcówkę pierścieniową. Dostępne są również warianty z termoparą typu K do pomiaru temperatury powierzchni emitera.
Promienniki ceramiczne IR znajdują zastosowanie w procesach suszenia, podgrzewania tworzyw sztucznych, obróbki cieplnej, produkcji żywności oraz innych procesach przemysłowych wymagających szybkiego i bezkontaktowego ogrzewania powierzchni.
