Ceramiczne elementy grzejne (nazywane również ceramicznymi wkładami grzejnymi) to grzałka, w której drut oporowy jest umieszczony w środku ceramicznych kostek izolatora, które mają kształt cylindryczny. Przeznaczone są do podgrzewania różnych gazów i cieczy (w kołbie ochronnej).
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Szeroki wybór materiałów i konfiguracji.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.

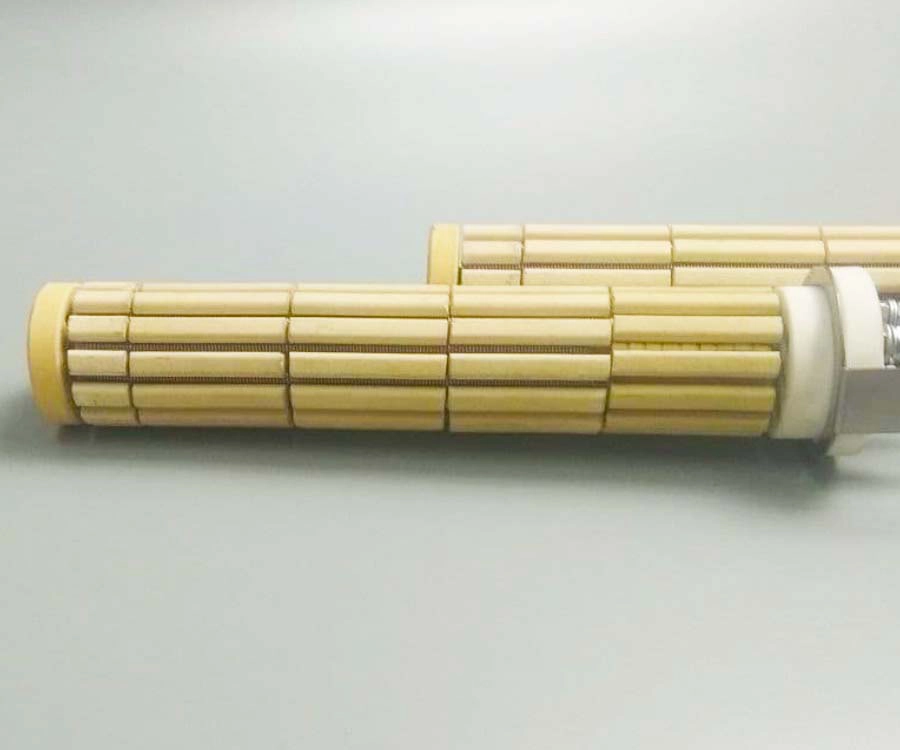

Wkłady grzejne ceramiczne przeznaczone są do podgrzewania gazów oraz cieczy w urządzeniach i instalacjach przemysłowych. Element grzejny wykonany jest z drutu oporowego umieszczonego w rowkach cylindrycznych elementów ceramicznych. Segmentowa konstrukcja pozwala wykonać wkład o wymaganej długości.
Ceramiczne wkłady grzejne mogą pracować jako grzałki do bezpośredniego podgrzewania gazów lub jako elementy do pośredniego podgrzewania cieczy. W przypadku pracy z cieczami wkład powinien być umieszczony w odpowiedniej osłonie, np. metalowej lub ceramicznej. Dobór materiału osłony zależy od rodzaju podgrzewanego medium i warunków pracy.
Otwarta spirala grzejna wymaga zachowania czystości w miejscu pracy elementu. Należy unikać kontaktu z zanieczyszczeniami, takimi jak rdza, olej lub inne substancje, które mogą wpływać na prawidłową pracę grzałki.
Wkłady ceramiczne wykonujemy na zamówienie, zgodnie z wymiarami i wymaganiami technicznymi klienta. Możliwe są różne warianty wykonania, w tym:
– wykonanie o wymaganej długości,
– różne średnice wkładu,
– nierównomierny rozkład mocy,
– wykonanie z zimną strefą,
– różne typy podłączenia,
– dobór osłony do rodzaju medium.
Montaż wkładu grzejnego w osłonie ułatwia jego wymianę i pozwala na stosowanie w instalacjach, w których bezpośredni kontakt elementu grzejnego z medium nie jest wskazany.
Każdy ceramiczny wkład grzejny produkowany przez INTMAX przechodzi kontrolę jakości przed wysyłką.

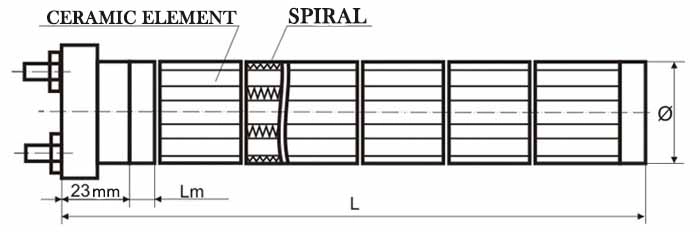

| Długość (L) | 60–3000 mm (powyżej 1000 mm — na zamówienie indywidualne) |
|---|---|
| Minimalna długość zimnej strefy (Lm) | 10 mm |
| Średnica (Ø) | 30, 36, 46, 57 mm |
| Napięcie podłączenia AC (U) | 220, 230, 380, 3×380, 400, 3×400 V (inne — na zamówienie) |
| Maksymalna temperatura (T) | 800°C |
| Maksymalna gęstość mocy (P) | 9 W/cm² |
| Typ podłączenia | elastyczne przewody lub śruby |

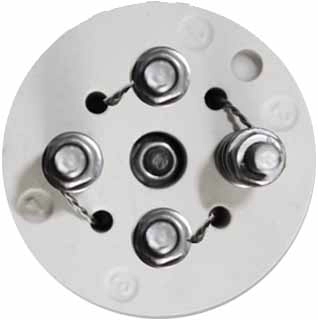

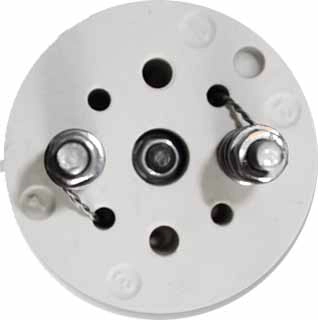

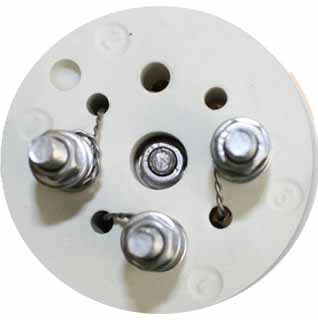

| Oznaczenie | Napięcie | Typ podłączenia | Liczba pinów |
|---|---|---|---|
| 220/230 | 220/230 V | — | 2 |
| 380 | 380 V | — | 2 |
| 380 V | Trójkąt | 3 | |
| 380 V | Gwiazda | 4 |
Wkład grzejny ceramiczny powinien być montowany w sposób zapewniający stabilne położenie elementu oraz odpowiednie warunki pracy spirali grzejnej. Ze względu na otwartą konstrukcję spirali należy chronić wkład przed zanieczyszczeniami, takimi jak rdza, olej, pył lub inne substancje mogące wpływać na prawidłową pracę grzałki. Przy podgrzewaniu cieczy wkład nie powinien pracować bezpośrednio w medium. Należy umieścić go w odpowiedniej osłonie, np. metalowej lub ceramicznej. Materiał osłony powinien być dobrany do rodzaju podgrzewanej cieczy, temperatury pracy oraz warunków chemicznych instalacji. Podczas montażu należy zwrócić uwagę na prawidłowe ułożenie przewodów lub śrub podłączeniowych oraz zabezpieczyć je przed uszkodzeniem mechanicznym i nadmiernym nagrzewaniem.
