Ogrzewacze do szaf automatyki: jak dobrać moc, zamontować i zabezpieczyć elektronikę
Szafy automatyki, sterowania i rozdzielcze są wykorzystywane w przemyśle, energetyce, transporcie, systemach zaopatrzenia w wodę, wentylacji, systemach ochrony oraz w wielu innych obszarach. Wewnątrz takich szaf znajdują się sterowniki, przekaźniki, zasilacze, przemienniki częstotliwości, zaciski, czujniki oraz inna elektronika, od której stabilnej pracy zależy ciągłość procesu technologicznego.
Główny problem polega na tym, że szafy automatyki często są montowane w nieidealnych warunkach: w nieogrzewanych halach, piwnicach, na dachach, otwartych placach lub w pobliżu urządzeń narażonych na gwałtowne zmiany temperatury.
W takich warunkach elektronika cierpi nie tylko z powodu zimna, ale także przez kondensację, kurz, wiatr i przegrzewanie.
Dlaczego elektronika wymaga ochrony
Niska temperatura zmienia właściwości materiałów. Guma traci elastyczność, uszczelki gorzej zachowują szczelność, izolacja kabli staje się sztywniejsza, a smar gęstnieje. Z tego powodu przyciski, styczniki, przekaźniki i elementy mechaniczne mogą działać nieprawidłowo.
Wilgoć i kondensacja
Wilgoć jest nie mniej niebezpieczna. Gdy temperatura wewnątrz szafy spada poniżej punktu rosy, na metalowych powierzchniach, płytkach i zaciskach pojawia się kondensat.
Skutki to korozja, przebicia izolacji, zwarcia, fałszywe zadziałania automatyki oraz przedwczesna awaria urządzeń.
Główne przeznaczenie ОША
Do ochrony urządzeń stosuje się ogrzewacze do szaf automatyki, czyli ОША. Ich zadaniem jest utrzymywanie stabilnej temperatury wewnątrz szafy, zmniejszanie ryzyka powstawania kondensatu oraz tworzenie bezpiecznych warunków pracy dla elementów elektronicznych.
Jak działa ogrzewacz szafy automatyki

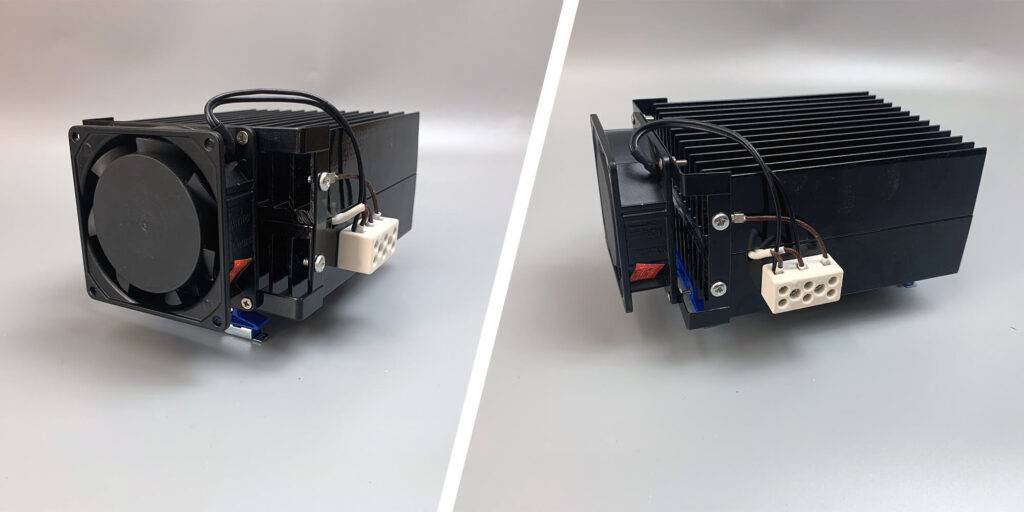

ОША przekształca energię elektryczną w ciepło. Najczęściej element grzejny znajduje się w aluminiowej obudowie-radiatorze, która równomiernie przekazuje ciepło do powietrza wewnątrz szafy. Ze względu na zasadę działania ogrzewacze dzielą się na dwa podstawowe typy.
Typy ogrzewaczy do szaf automatyki
| Typ ogrzewacza | Gdzie jest stosowany | Cechy |
|---|---|---|
| Konwekcyjny | Małe i średnie szafy | Ciepło rozchodzi się dzięki naturalnemu ruchowi powietrza |

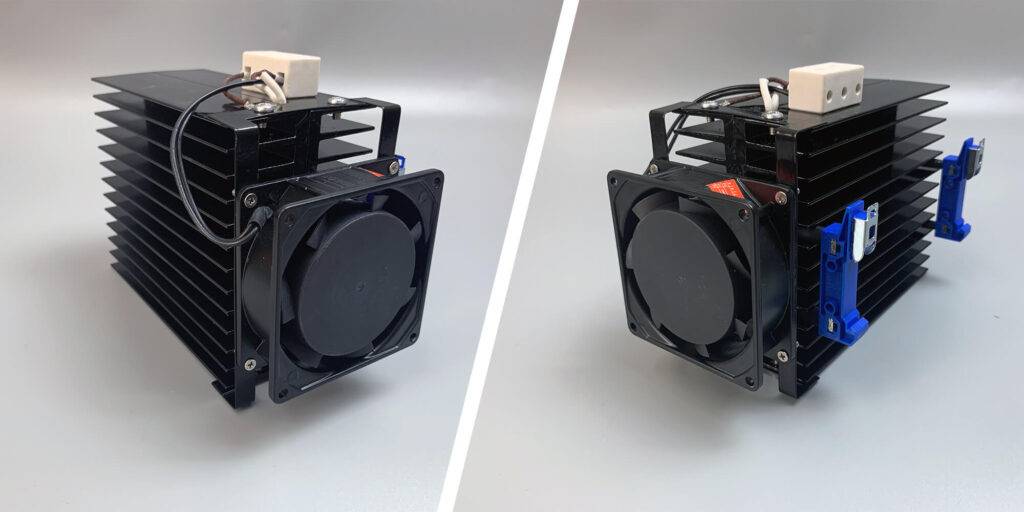

| Z wentylatorem | Duże szafy lub gęsty układ elementów | Szybciej wyrównuje temperaturę i eliminuje “zimne strefy” |
Termoregulacja i kontrola wilgotności
Aby zapewnić ekonomiczną i bezpieczną pracę, ogrzewacz warto podłączyć przez termostat lub higrostat. Termostat reaguje na temperaturę, a higrostat — na wilgotność.
W bardziej złożonych warunkach stosuje się połączone termohigrostaty, które pozwalają dokładniej kontrolować mikroklimat wewnątrz szafy automatyki.
Jak obliczyć moc ОША
Moc ogrzewacza zależy od rozmiaru szafy, materiału obudowy, miejsca montażu, minimalnej temperatury zewnętrznej oraz wymaganej temperatury wewnątrz. Do wstępnego doboru można wykorzystać uproszczony wzór inżynierski.
Uproszczony wzór obliczeniowy
P = k × S × ΔT
gdzie P — wymagana moc ogrzewacza, W;
k — współczynnik strat ciepła obudowy, W/m²·°C;
S — powierzchnia szafy, m²;
ΔT — różnica między wymaganą temperaturą wewnętrzną a minimalną temperaturą zewnętrzną.
Przykład obliczenia
Szafa ma orientacyjną powierzchnię 2,5 m². Wewnątrz należy utrzymywać +10 °C, a minimalna temperatura na zewnątrz może wynosić -15 °C. Różnica temperatur wynosi 25 °C. Dla metalowej szafy przyjmujemy umowny współczynnik 5 W/m²·°C.
P = 5 × 2,5 × 25 = 312,5 W
Dlatego warto wybrać ogrzewacz o mocy 350–400 W lub kilka urządzeń o mniejszej mocy, rozmieszczonych w różnych strefach szafy.
Zalecenia w zależności od warunków eksploatacji
| Warunki eksploatacji | Zalecenie |
|---|---|
| Mała szafa w pomieszczeniu | Konwekcyjny ОША 25–100 W |
| Szafa zewnętrzna | Moc z zapasem 20–30% |
| Duża szafa | ОША z wentylatorem |
| Wysoka wilgotność | Termostat + higrostat |
| Gęsty układ elementów | Rozmieszczenie ogrzewaczy na różnych wysokościach lub w różnych strefach |
Montaż i termoregulacja

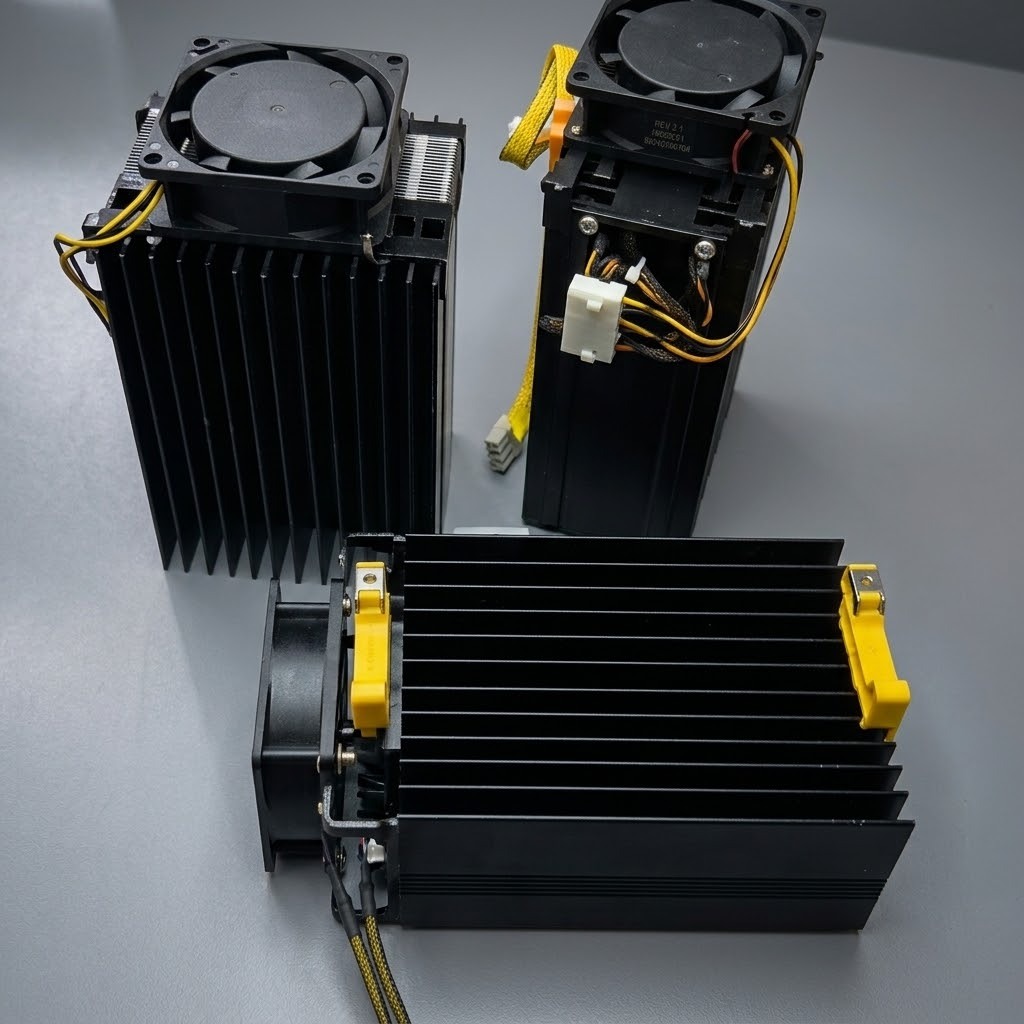

Większość ogrzewaczy montuje się na standardowej szynie DIN lub mocuje śrubami wewnątrz szafy. Najlepiej umieszczać ОША w dolnej części obudowy: ciepłe powietrze unosi się do góry i naturalnie ogrzewa całą wewnętrzną przestrzeń.
Ważne: nie należy montować ogrzewacza bezpośrednio przy kablach, elementach plastikowych ani wrażliwej elektronice.
Jeśli używany jest wentylator, przepływ powietrza powinien przechodzić przez szafę równomiernie, bez przegrzewania jednego punktu. Przy podłączaniu kilku ogrzewaczy zwykle łączy się je równolegle, obowiązkowo uwzględniając prąd obciążenia, przekrój przewodów oraz zabezpieczenie linii.
Ustawienie termostatu
Termostat ustawia się tak, aby ogrzewacz włączał się jeszcze przed krytycznym wychłodzeniem, na przykład przy +5 °C. Pozwala to nie czekać na pojawienie się kondensatu, lecz zapobiegać mu z wyprzedzeniem.
Wniosek
Ogrzewacz szafy automatyki to nie dodatkowy komfort, lecz element ochrony elektroniki przemysłowej. Prawidłowo dobrany ОША zmniejsza ryzyko kondensacji, korozji, awarii sterowników, zatrzymań awaryjnych i kosztownych napraw.
Aby system działał niezawodnie, należy uwzględnić wymiary szafy, warunki eksploatacji, stopień ochrony obudowy, straty ciepła, sposób montażu oraz typ sterowania.
Firma «Intmax» może pomóc w doborze, obliczeniu i wykonaniu ogrzewaczy do szaf automatyki pod konkretne warunki eksploatacji — od małych szaf elektrycznych po przemysłowe systemy sterowania.
