Konwekcyjne grzałki do szaf sterowniczych z wentylatorem są stosowane w szafach elektrycznych i rozdzielnicach w przypadkach, gdy wolny ruch powietrza wewnątrz szafy bądz w obszarze instalacji grzałki jest utrudniony lub może być stosowany do ukierunkowanego ogrzewania określonych urządzeń wewnątrz szafy.
Wykonujemy grzałki dokładnie pod Twoje potrzeby.
Szeroki wybór materiałów i konfiguracji.
Odpowiadamy na zapytania nawet w 24h.
Dobór, doradztwo i pomoc na każdym etapie.
Grzałki do szaf sterowniczych z wentylatorem przeznaczone są do ogrzewania wnętrza szaf elektrycznych, sterowniczych i automatyki przemysłowej. Ich zadaniem jest ograniczenie ryzyka kondensacji wilgoci oraz utrzymanie stabilnych warunków pracy aparatury elektrycznej i elektronicznej.
Zastosowanie wentylatora pozwala na szybsze i bardziej równomierne rozprowadzenie ciepła wewnątrz szafy. Dzięki temu grzałki tego typu sprawdzają się szczególnie w większych obudowach, szafach z rozbudowanym wyposażeniem oraz w miejscach, gdzie wymagane jest efektywne ogrzewanie całej przestrzeni roboczej.

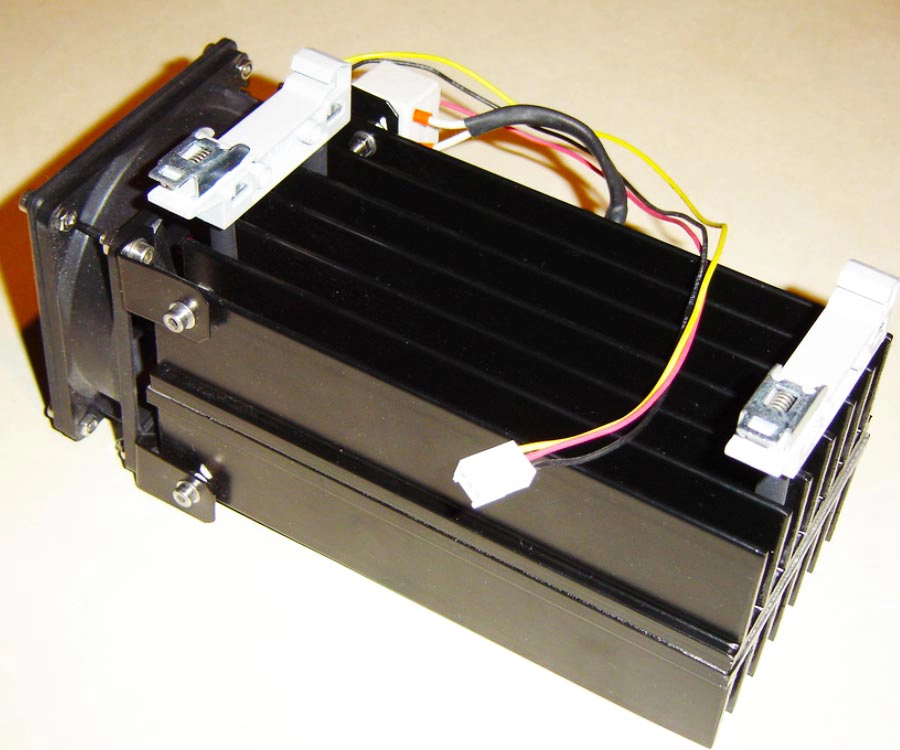

Korpus grzałki wykonany jest w formie aluminiowego radiatora, który ułatwia oddawanie ciepła. Obudowa może być malowana proszkowo, a konstrukcja urządzenia pozwala na łatwy montaż i bezpieczne podłączenie zasilania. W celu ograniczenia ryzyka przegrzania grzałka może współpracować z przekaźnikiem termicznym lub termostatem.
Grzałki do szaf sterowniczych z wentylatorem oferujemy w standardowych wariantach mocy: 100 W, 150 W, 200 W oraz 250 W. Dostępne są również różne wymiary gabarytowe, co pozwala dobrać grzałkę do wielkości szafy i warunków pracy urządzenia.
Grzałki z wentylatorem stosowane są m.in. w szafach rozdzielczych, szafach automatyki, panelach sterowniczych, instalacjach przemysłowych oraz urządzeniach pracujących w pomieszczeniach technicznych lub w zmiennych warunkach temperaturowych.
Przy doborze grzałki należy uwzględnić wymiary szafy, temperaturę otoczenia, wymaganą temperaturę wewnątrz obudowy, warunki pracy oraz ilość ciepła oddawanego przez urządzenia zamontowane w szafie.
W razie potrzeby specjaliści INTMAX pomagają dobrać odpowiednią moc grzałki do warunków pracy urządzenia oraz udzielają wsparcia w kwestiach technicznych, montażu i podłączenia.
| Napięcie znamionowe | 12, 24, 110, 220 V |
|---|---|
| Prąd rozruchowy | 2 A |
| Maksymalna temperatura powierzchni | 105°C |
| Stopień ochrony | IP20 |
| Dopuszczalna temperatura pracy | -40…+70°C |
| Dopuszczalna temperatura przechowywania i transportu | -40…+70°C |
| Typ mocowania | szyna DIN 35 mm |
| Typ połączenia | przyłącze zaciskowe 3 × 0,5…2,5 mm² |
| Model | Moc | Wymiary grzejnika | Wymiary W×H×D | Waga |
|---|---|---|---|---|

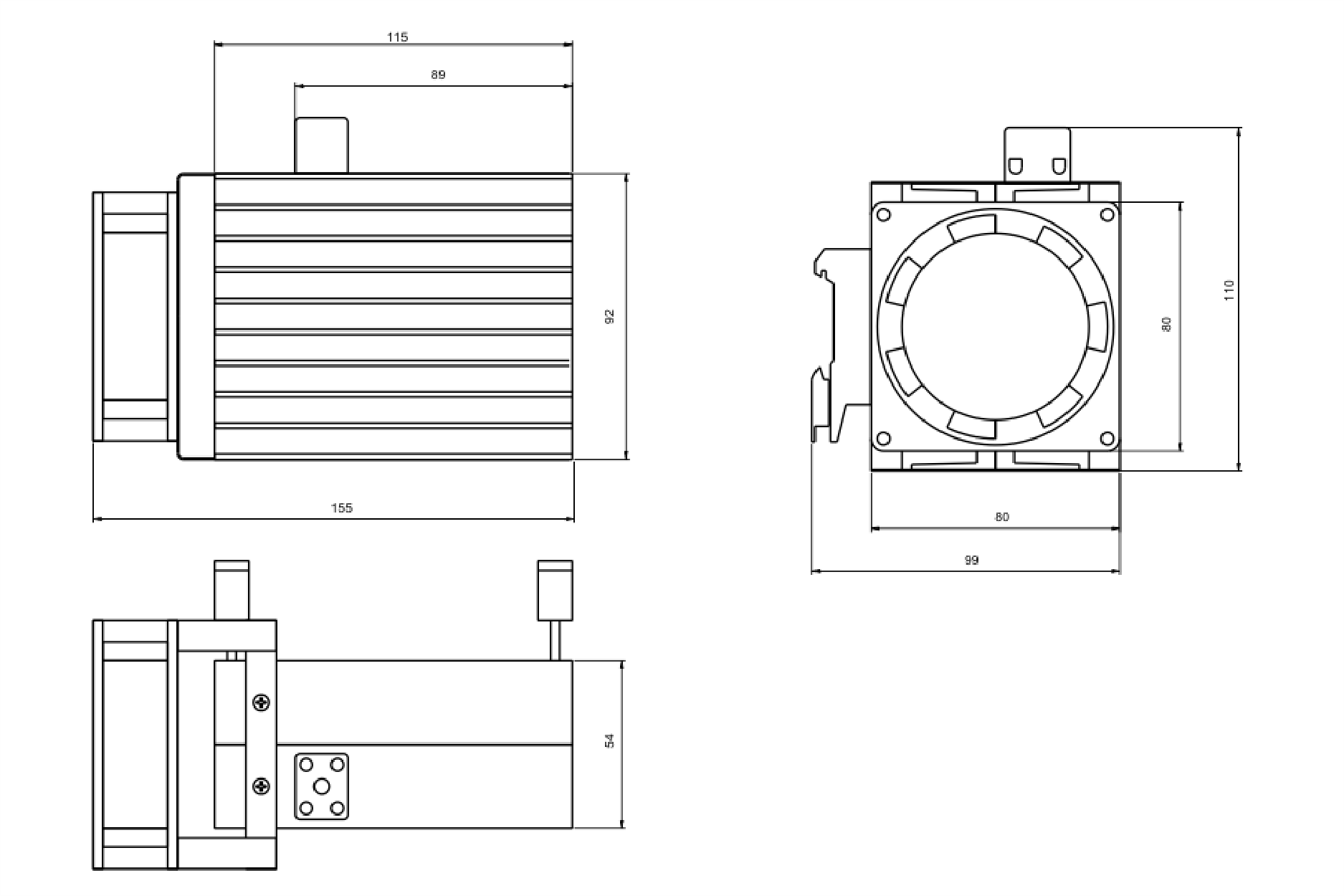

| EH 115×92×80;0,1×220;1 | 100 W | 115×92×54 mm | 155×110×99 mm | 0,7 kg |

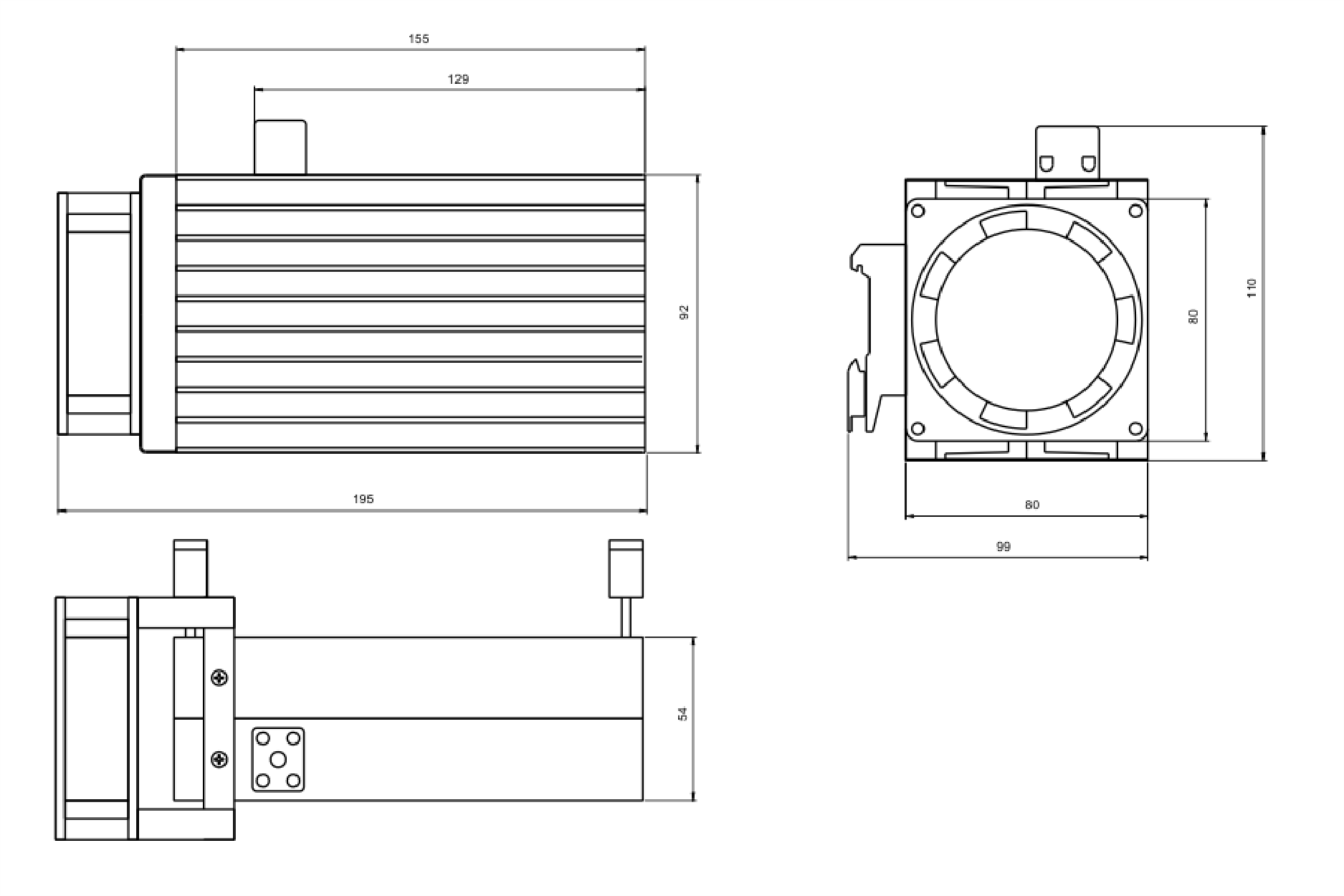

| EH 155×92×80;0,15×220;1 | 150 W | 155×92×54 mm | 195×110×99 mm | 0,9 kg |

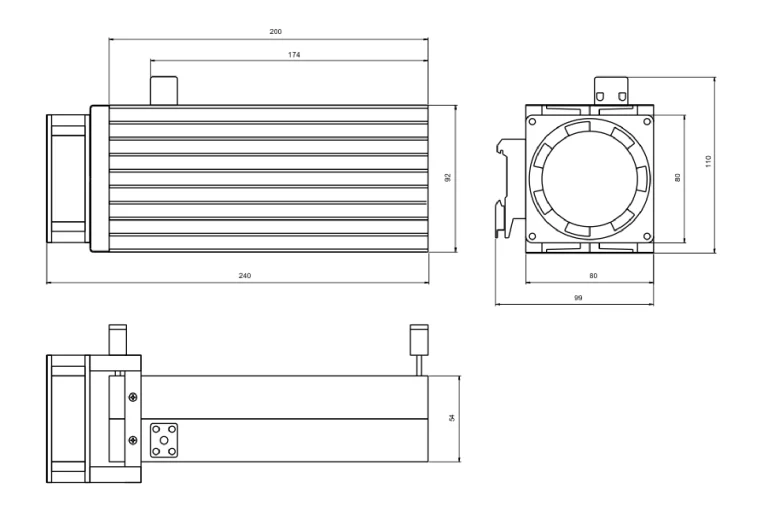

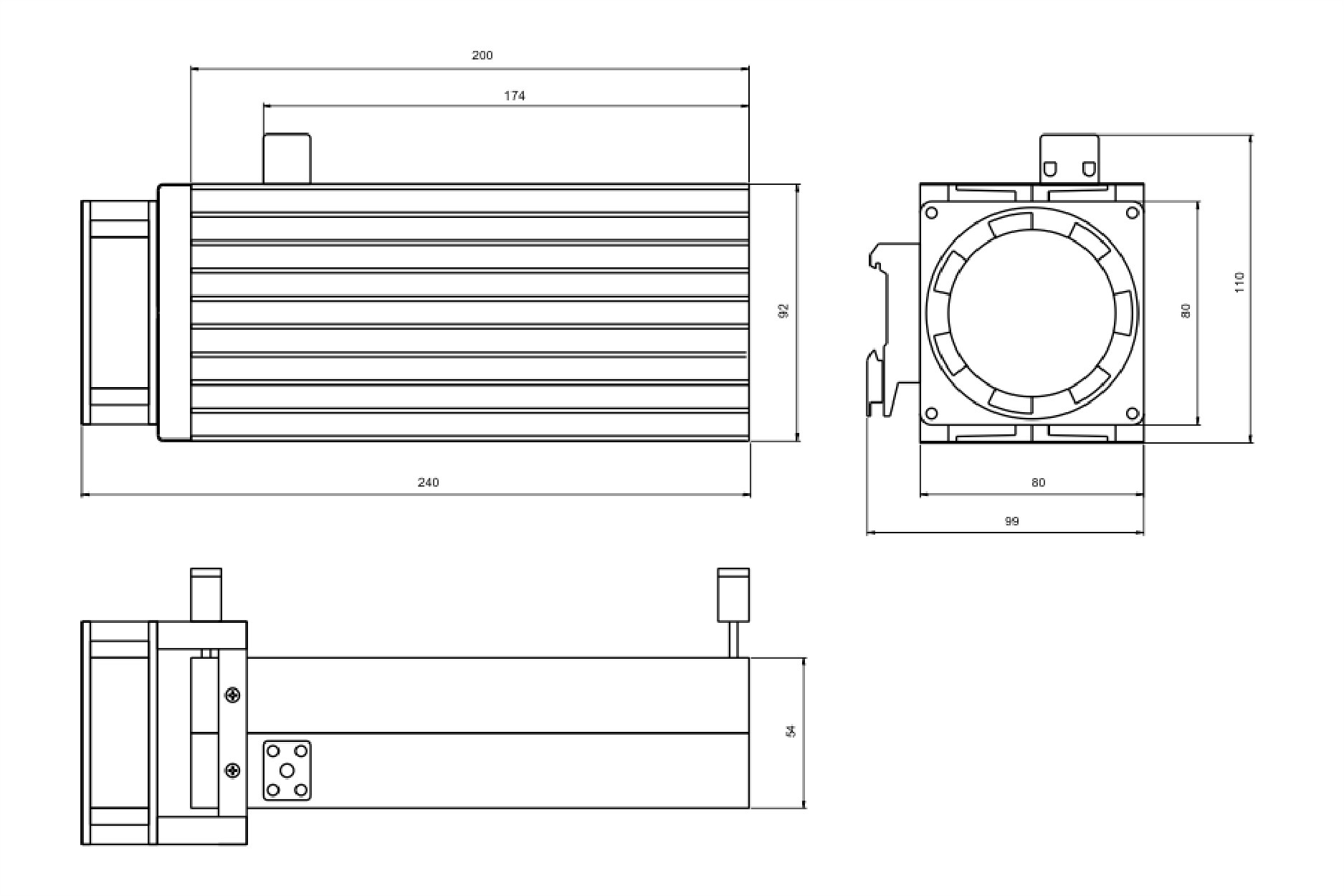

| EH 200×92×80;0,2×220;1 | 200 W | 200×92×54 mm | 240×110×99 mm | 1,1 kg |

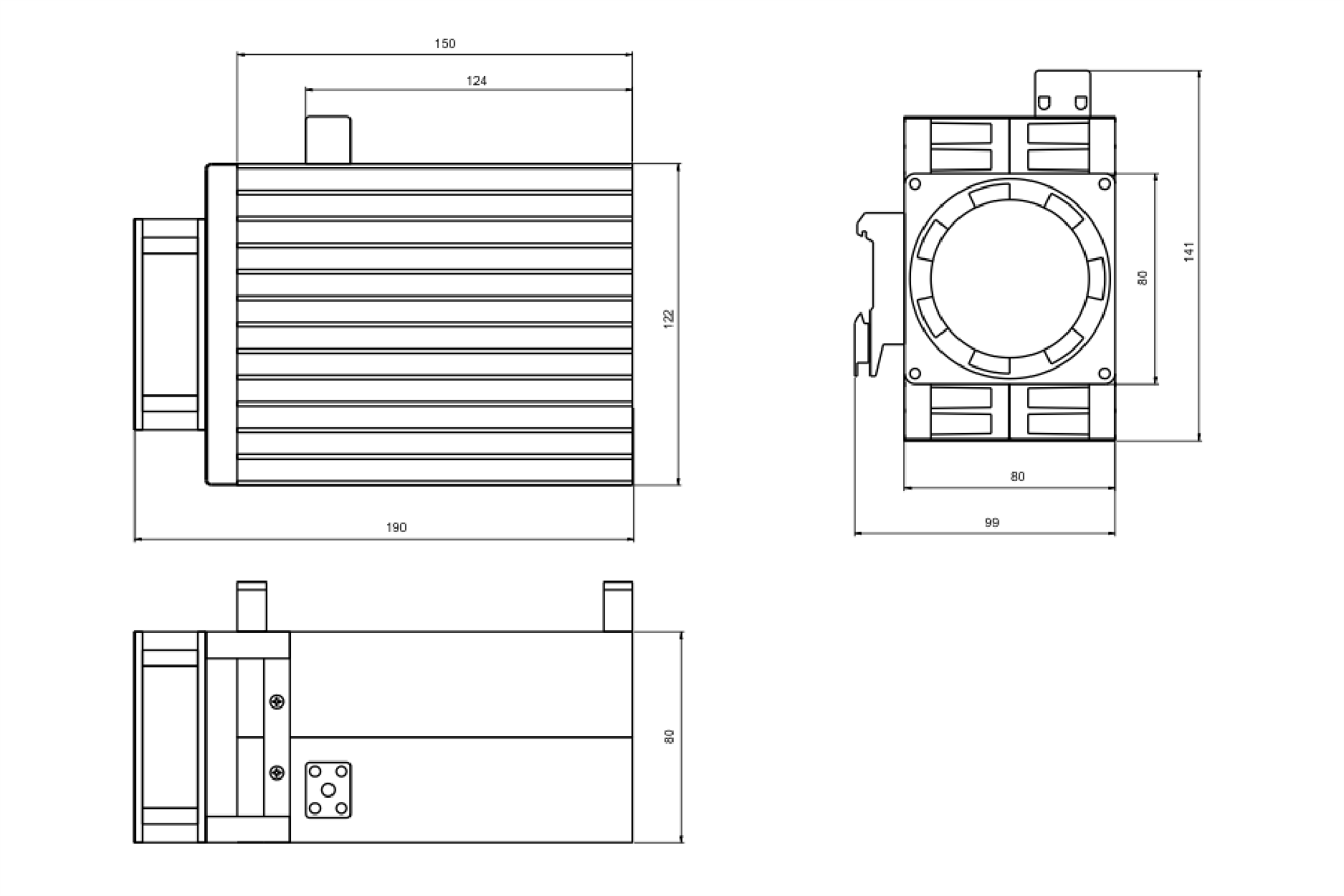

| EH 150×122×80;0,2×220;1 | 200 W | 150×122×80 mm | 190×141×99 mm | 1,5 kg |

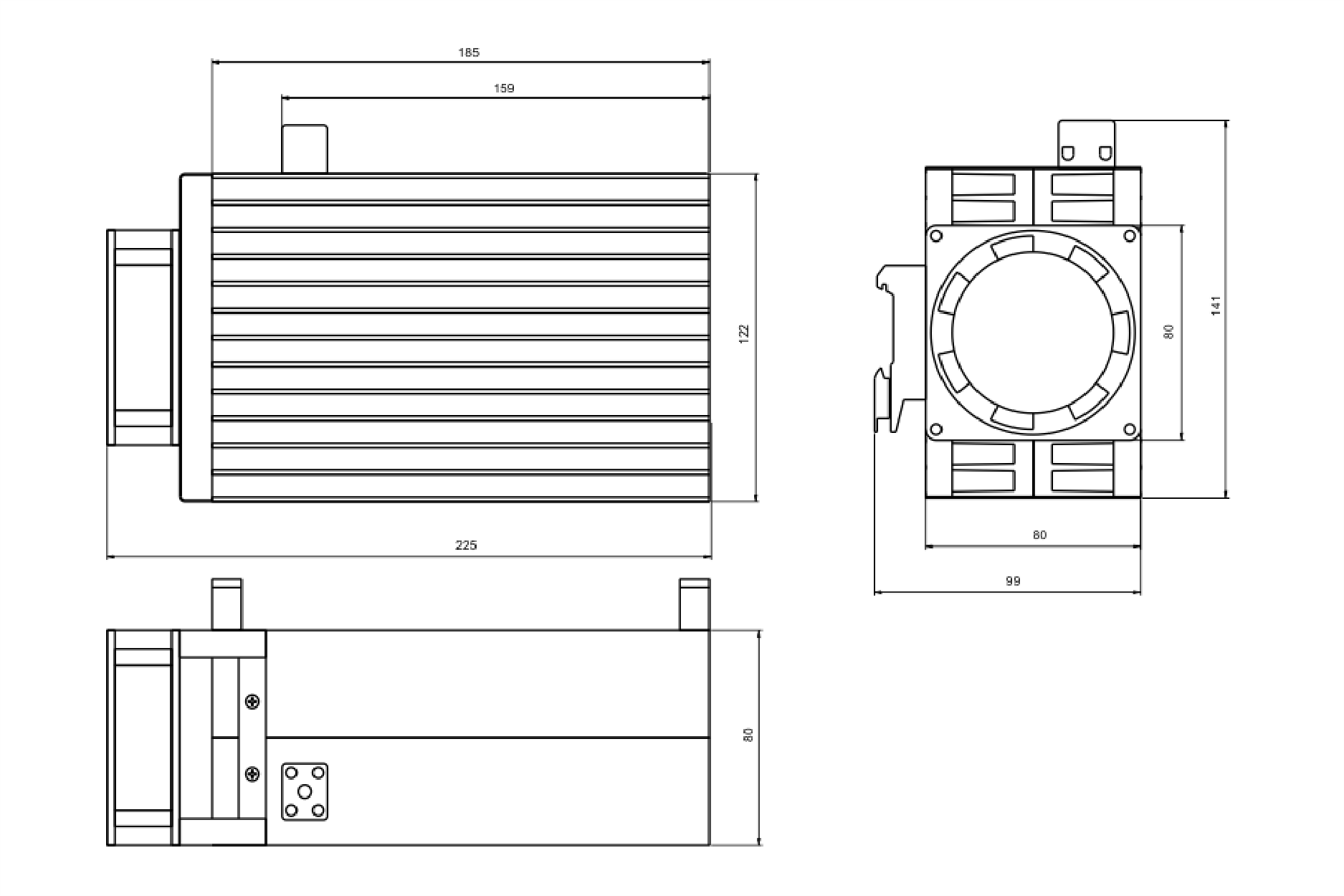

| EH 185×122×80;0,25×220;1 | 250 W | 185×122×80 mm | 225×141×99 mm | 1,8 kg |
Grzałkę do szafy sterowniczej konwekcyjną należy montować wewnątrz obudowy w miejscu zapewniającym swobodny przepływ powietrza. Urządzenie sprawdza się szczególnie wtedy, gdy naturalny ruch powietrza w szafie jest utrudniony lub gdy wymagane jest ukierunkowane ogrzewanie wybranych elementów wyposażenia. Podczas montażu należy zwrócić uwagę, aby wentylator nie był zasłonięty przez przewody, aparaturę lub inne elementy znajdujące się w szafie. Grzałka powinna być odsunięta od części wrażliwych na podwyższoną temperaturę oraz zamontowana w sposób umożliwiający bezpieczne podłączenie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN 35 i powinno pracować zgodnie z dopuszczalną temperaturą pracy oraz stopniem ochrony IP20.
